Construcción de una bobina de tesla de estado sólido (4 / 12 paso)

Paso 4: La fuente de tensión

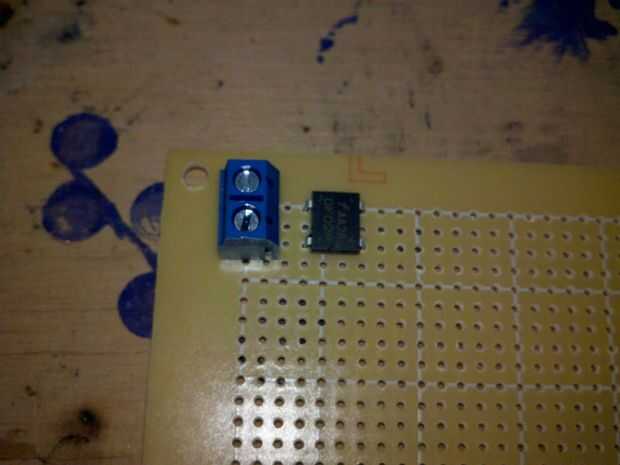

Por lo tanto, la primera parte del circuito decidí soldar fue la fuente de tensión. Esto era principalmente porque está conectada a cada otra parte del circuito. De todos modos, primero soldar en el terminal para conectar el transformador, justo al lado de él, el rectificador de puente de baja tensión. Por suerte, ellos coinciden!
* Una punta para soldar las conexiones actuales de largas o alto: colocar un trozo de alambre de metal en la ruta que desea soldar. Hace mucho más fácil de aplicar.

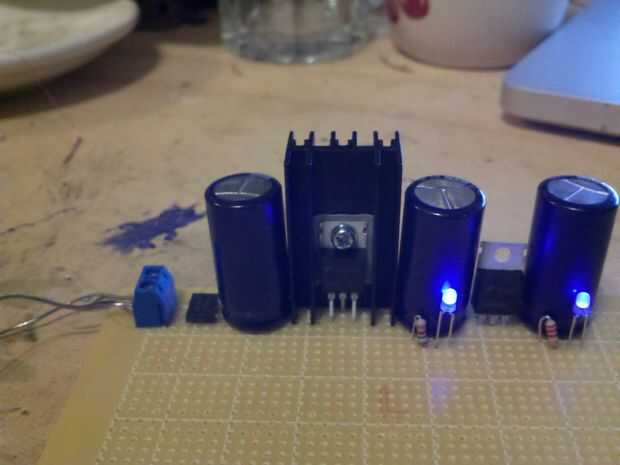

PARTES:
******************************
transformador de 2a 25V
Puente rectificador
LM7805
LM7812
condensador de 50V 2200 μF (X2)
capacitor de 25V 1000 μF
5.6kΩ resistencia
2.2kΩ resistencia
LED azul (X2)
******************************
