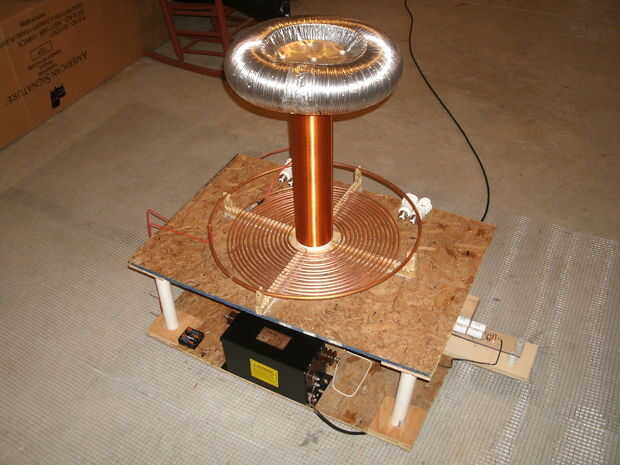

Durante el verano pasado construí bobinas de Tesla dos. El primero de ellos no funcionaba, así que empecé a construir éste. Este instructable describirá los pasos.
Antes de comenzar, creo que es necesario repasar algunas normas de seguridad. Por favor lea cuidadosamente cada uno de estos puntos antes de empezar este proyecto.
-Bobinas de Tesla son dispositivos potencialmente peligrosos y deben tomarse precauciones antes de cada operación para ayudar a prevenir posibles daños a la propiedad, lesiones o muerte. Conocimiento previo de seguridad eléctrica de alto voltaje es necesaria y asumido.
-Los arcos de la bobina de Tesla producen ozono y otros gases, que pueden acumularse a niveles tóxicos en áreas sin ventilación. No permita que esto ocurra.
-Bobinas de Tesla puede dañar o destruir los audífonos y marcapasos en la proximidad de la unidad. Esto significa que las bobinas de Tesla son capaz de matar a una persona con marcapasos. Es imprescindible verificar que cualquier persona que use uno de estos dispositivos mantenga una buena distancia de un funcionamiento de la bobina Tesla.
Con eso dicho, aquí es lo que vas a necesitar para este proyecto.
Materiales :
Base:
-4' de PVC de 1.5"
-8 piezas de 5 "x 5" madera
-2 piezas de madera contrachapada de 3'x 2'
-4 ruedas
Transformador:
-transformador de 60ma 15kV con no GFCI
Boquete de chispa:
-1' de 3" PVC
-2 latón tornillos del mismo tamaño, además de 2 tuercas y 2 arandelas que ajustar los pernos
-2 bolas de latón de 1"
-1 ventilador de computadora
8-1 soporte de la batería AA
Matriz de condensador:
-Condensadores de Cornell-Dubillier 40, (modelo # 942C20P15K-F)
-Resistencias 10MΩ 40
-Material para montar sus condensadores (mina montado en hojas de lexan, con separadores cerámicos como las piernas).
Bobina primaria:
-4 piezas de madera contrachapada de 10 "x 3"
-50' rollo de tubo de cobre de 1/4"
-20' de tubos de cobre de 3/8"
Bobina secundaria:
-2' de 4" PVC
-1 pieza de 4.5" x4.5" madera contrachapada
-rollo de ~ 1200 pies de alambre magneto
Toroide:
-2 bandejas de pie aluminio
-Ducto secadora aluminio
-Nylon tuercas y tornillos
Misceláneos:
-terminales zapatas de cobre 3
-Alto voltaje
-Pegamento gorila
-Taladro de columna
-Sierra
