Construcción de una bobina de Tesla en 9 sencillos pasos! (2 / 9 paso)

Paso 2: La Base

Este paso es totalmente hasta usted. Vas a querer un robusto fuerte, base para mantener todos sus componentes. Algunas personas les gusta utilizar materiales que no son inflamables, como el plexiglás. Realmente no encuentro esto necesario y decidió utilizar la madera, ha estado trabajando muy bien. Tal vez lo más importante para mantener consciente de es permanecer lejos de usar cualquier cosa metálica. Los materiales más conductores se utiliza para construir la base, la más probable para un arco saltar y golpear algo que no debería.

Esta es la manera que lo hice:

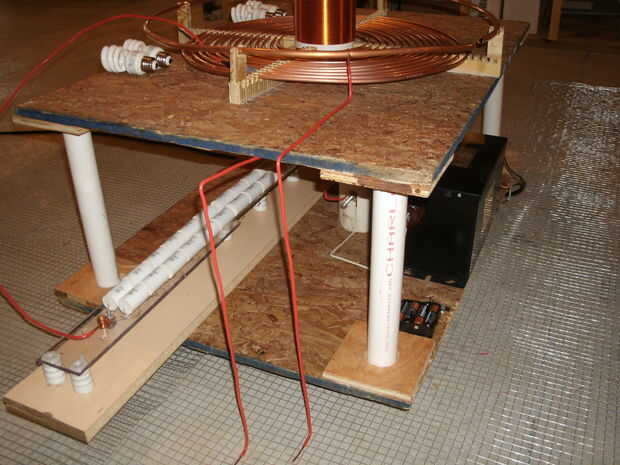

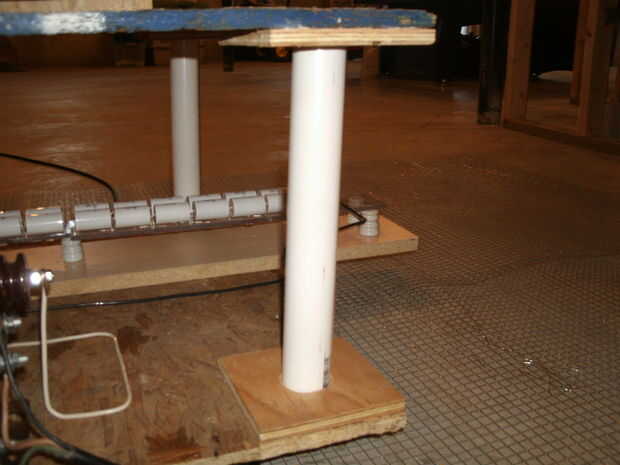

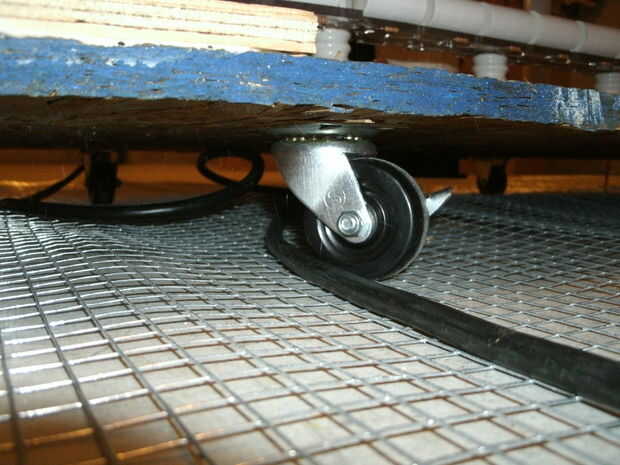

En general, vas a tener dos capas. La capa inferior se compondrá de todos los componentes eléctricos delicados que forman parte de su circuito primario. La capa superior contiene la bobina primaria, la bobina secundaria y el toroide. Cada uno de mis dos capas miden 2'x 3'. Opté por usar 4 piezas de 1.5" de PVC como las piernas de mi base y son cada uno sobre un pie de largo. Para mantener las piernas en su lugar, cortar 8 trozos cuadrados de madera mide 5" por 5" y entonces perforado 1.5" agujeros en el centro de cada uno de ellos a aceptar el PVC. Como se puede ver, mi matriz de condensador terminó es más larga que la base de mi bobina, así que tuve que cortar otro pedazo largo de madera para eso. Para evitar el uso de los sujetadores de metal, aseguró que todo en su lugar con pegamento del gorila. También usé 4 ruedas de Home Depot para facilitar el moverse alrededor de la bobina de Tesla. Ten en cuenta que los componentes de la capa inferior deben ser uniformemente espaciados, no quieres arcos formando ahí abajo.

Se trata de una parte del proyecto que usted puede conseguir creativo con. Hay un montón de diseños que son mejores que la mía así que siéntase libre de experimentar con él.
