Paso 12: cableado
Cableado de la impresora para que pueda funcionar correctamente es muy importante pero puede consumir un poco de tiempo. Sobre todo si no te gusta callejeros y expuestos los cables como yo encontré algunos PPS Cable mangas de mi compilación de PC y solía manga todos mis cables.
En primer lugar hay un diagrama de cableado que puedo Mostrar en foto 1, la única diferencia es que el ventilador está conectado a la D8 terminal en vez de directamente a la Junta.

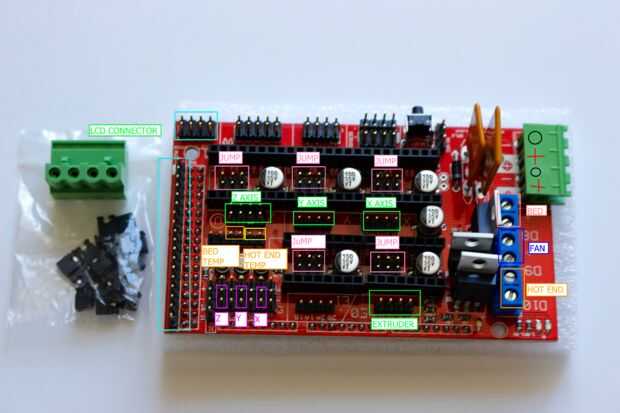

Cuadro 2 modificado para mostrar la posición de cada pin.
Paso: 1

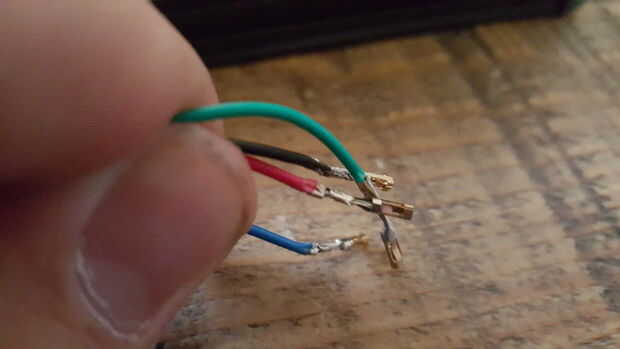

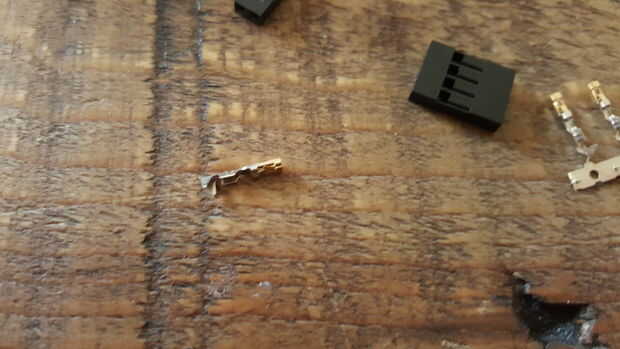

Los motores paso a paso necesita un alfiler doblado en a mayoría de los motores viene con pre rayas cables, haciendo más fácil una vez que se prensan los empujan en el conector de DuPont Quad desde el principio izquierdo con negro en la parte superior entonces trabajando por verde, rojo y azul
Paso: 2

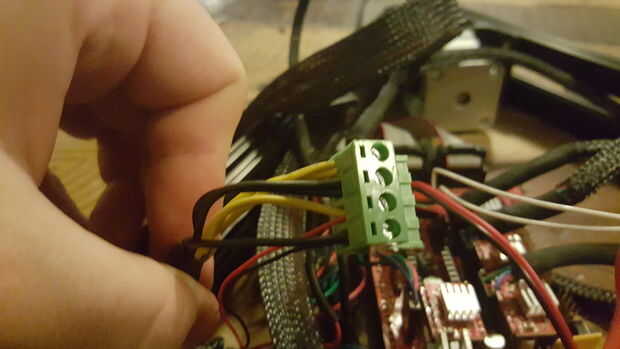

Tomar el poder verde conector de la placa de rampas y utilizando una fuente de alimentación de 12v (5A sin cama calentada, 15A con cama caliente) utiliza una fuente de alimentación atx rescatado cortar cables negro (masa) y amarillo (12v) y fije el conector Recuerde alambre duro el ventilador caliente extremo a 12v por lo que no hay daños si se calienta el extremo caliente.
(PRO TIP: Si usas una fuente de alimentación ATX en el paquete grande hay una verde con esto es una potencia en cable conectarlo a tierra o la fuente de alimentación no se enciende)
Paso: 3
Este es el gran momento si hicieron todo correctamente la impresora se encenderá para arriba. Si no, verifique el cableado y vuelva a intentarlo.
Paso: 4
El adhesivo de respaldo en el calentador de cama Si compraste uno y aplicarlo a la placa de vidrio. Entre la placa de vidrio en los montes y céntrela.
Y listo.
