Paso 3: Carros verticales
Los carros verticales Conecte las varillas de carbono para las correas dentadas y permite el movimiento suave de la efectora.
PIEZAS
• Bloques de rodillo
• Colocación de varilla de carbono
• Los cojinetes
• V rodillos
• M3x20mm tornillo
• M3x25mm tornillo
• La tuerca Nylock
• Tuerca M3
Paso: 1

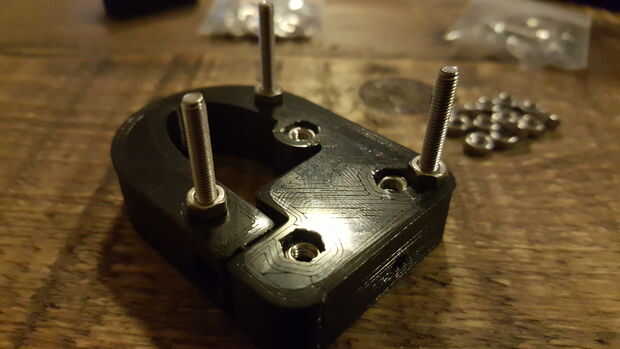

Tome el rodillo bloques identificados por su forma de U y empujar tres M3x25mm a través de los agujeros de los tornillos se muestra en la figura 1 y asegure con una tuerca M3
Paso: 2

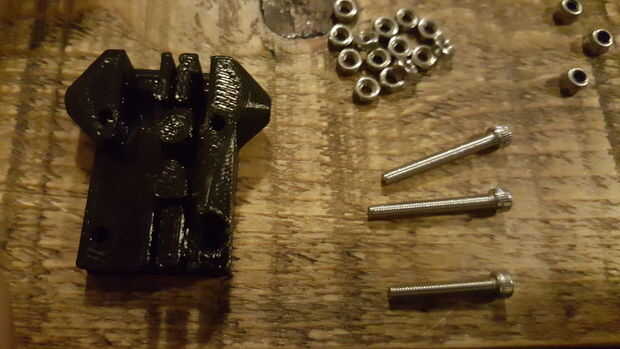

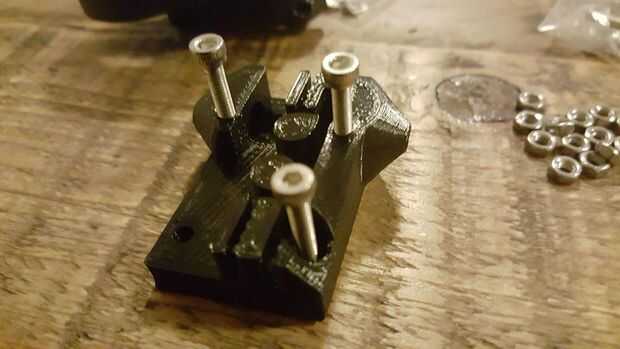

Tome el montaje de la varilla de carbono y dos tornillos de M3x25mm y un tornillo M3x20mm y atornille los tornillos de 25mm en la parte superior y la mancha de 20mm en la parte inferior derecha como se muestra en el cuadro 3.
Paso: 3
Coloque el montaje de la varilla de carbono en los bloques de rodillo y atornillarlas.
Paso: 4

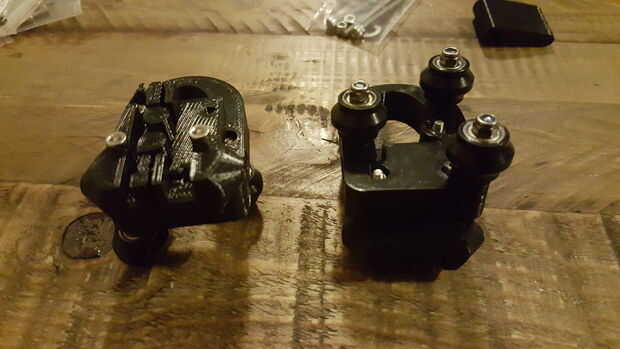

Para montar los rodillos de empuje un rodamiento de bolas en cada lado para el lugar de rodillos de Delrin una arandela el 25mm tornillo entonces el rodillo otra arandela luego una tuerca Nylock. Repetir para cada uno de los rodillos de 9
Esto te dará tres vagones Vertical listo para montar en los largueros del bastidor
