Paso 6: araña
Esta es la araña que alberga el extremo caliente y mantiene el nivel es muy fácil de montar y montar.
PIEZAS
• Varillas de carbono x6
• M3x20mm tornillo x6
• M3x25mm tornillo x6
• M3x16mm tornillo x3
• Tuerca de M3 x12
• Generador de efectos
• El extremo caliente
• Transporte vertical
Paso: 1

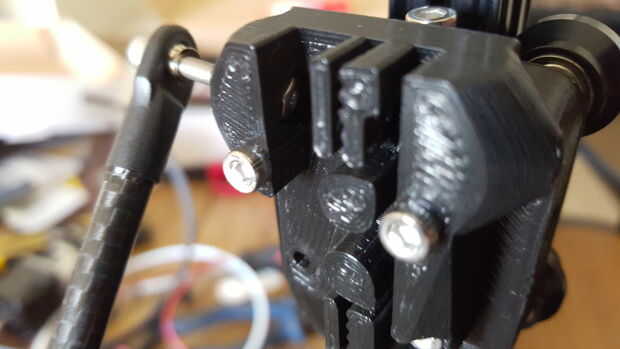

Con el lado brillante del efector hasta tomar una varilla de carbono y un M3x25mm junto con un M3 tuerca y tornillo. Empuje el tornillo a través de la bola de acero inoxidable y en la efectora luego inserte la tuerca M3 en la cavidad detrás del plástico y continuar atornillando el tornillo asegúrese de que esté muy apretado. Hacer esto para el resto de las barras.
Paso: 2

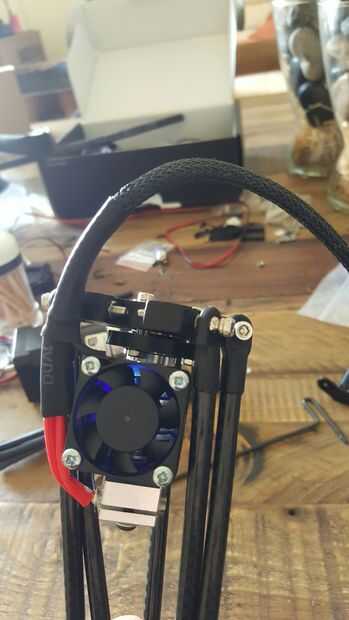

Clip impreso "C" en la parte superior del extremo caliente y colocarlo en el generador de efectos y atornille en su lugar con tornillos de M3x16mm.
Paso: 3

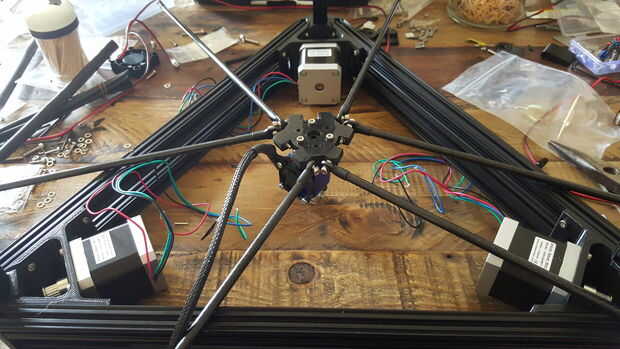

Posición de la araña como se muestra en el cuadro 2 con las varillas de carbono agrupados hacia cada carro Vertical.
Paso: 4
Usando un perno M3x20mm empujado por el tornillo del extremo de la barra en el montaje con una tuerca de M3 colocada en la cavidad detrás del tornillo y apriételo firmemente. Hacer esto para todas las barras del carbón 6.
(PRO TIP: ahora es un buen momento para montar el final deje de monta y el marco superior)
Paso: 5

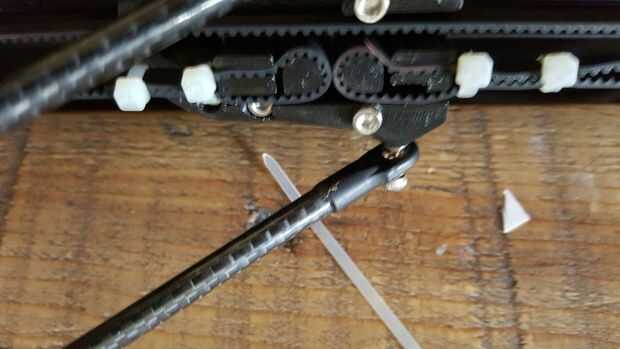

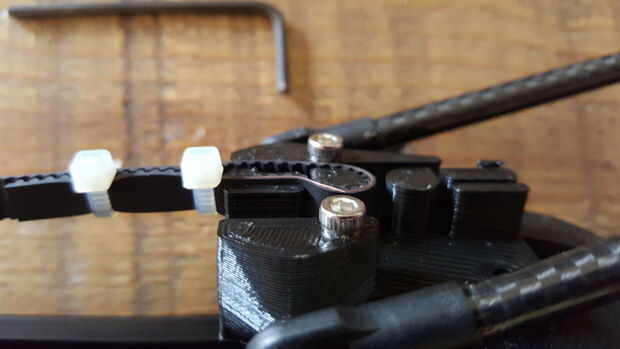

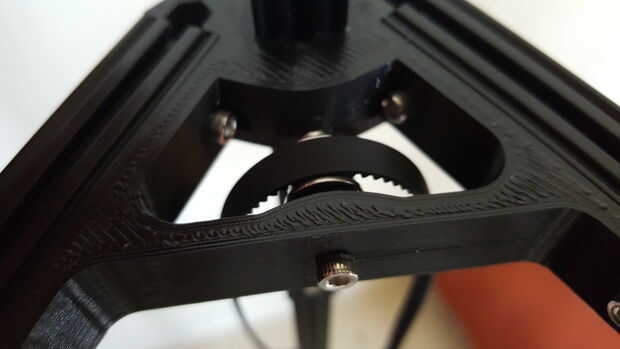

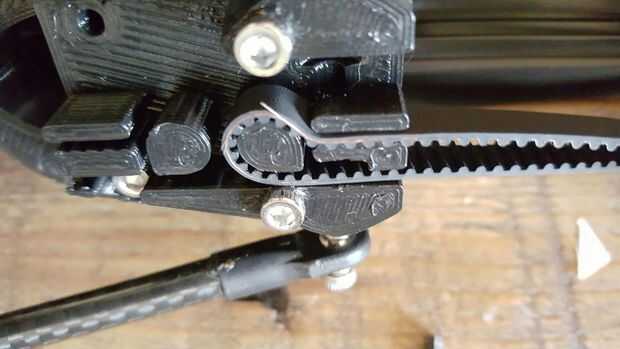

Tomar la correa de distribución de GT2 y lazo a través del montaje Vertical como se muestra en el cuadro 3 y asegúrelo con dos lazos Zip, luego tomarla y alrededor sobre los rodamientos con bridas, atrás entre la varillas de carbono, alrededor de la polea GT2 y tensión antes de lo bucle nuevo a través del transporte Vertical. Luego cortarlo y hacer las otras dos torres.
