Paso 7: extrusora
La extrusora es vital para el funcionamiento de la impresora piense en él como el corazón de la impresora responsable de bombeo del filamento en el extremo caliente. Si fuente parte de eBay o en otra parte trate de obtener un 4.5:1 orientado paso a paso es muy importante también se puede utilizar una proporción de 5:1 pero cambios de software es necesario para que funcione.
PIEZAS
• 625zz cojinete
• Tornillo de M5
• Tuerca M5
• Carcasa de plástico
• Transmisión con engranajes rectos
• M3x20mm
• Tuerca M3
Paso: 1

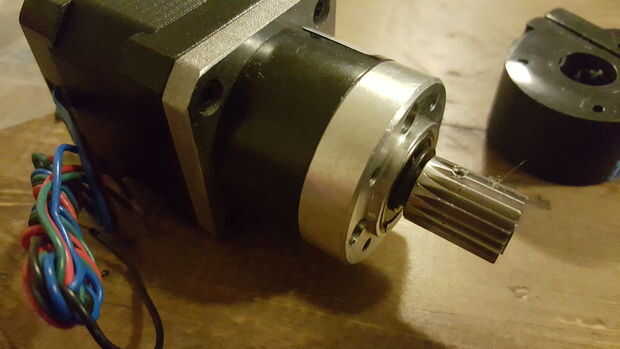

El primer paso es tomar la orienta paso a paso se debe tener un punto plano en el eje de posición del engranaje de estímulo en el eje y el tornillo un tornillo prisionero sobre el plano lugar asegúrese de que está apretado, pero no la tira.
Paso: 2

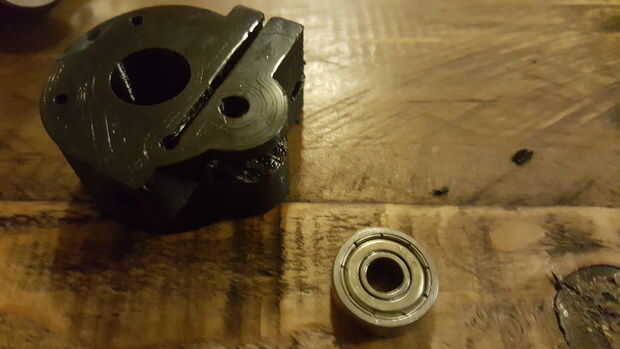

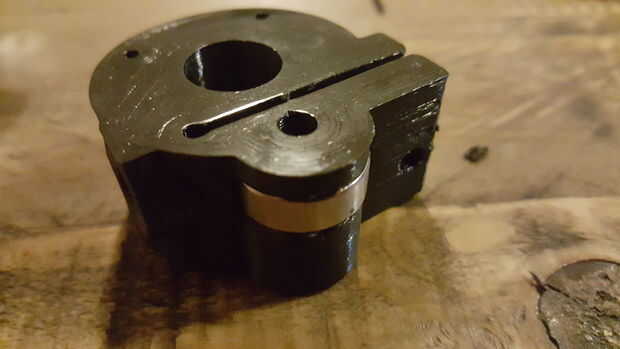

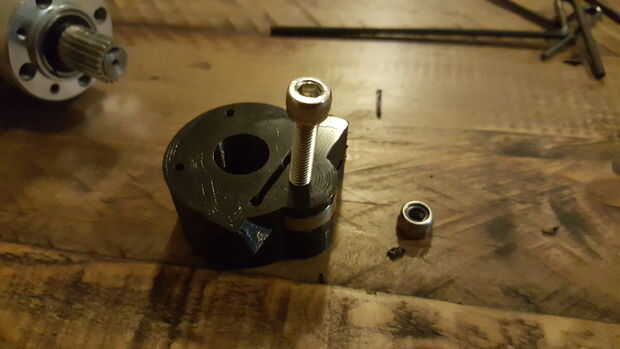

Tomar el estirador de la vivienda y colocar el rodamiento en como se muestra hay material de apoyo que debe eliminarse de forma limpia entonces tomar el tornillo M5 y empujar a través y asegúrelo con la tuerca.
Paso: 3

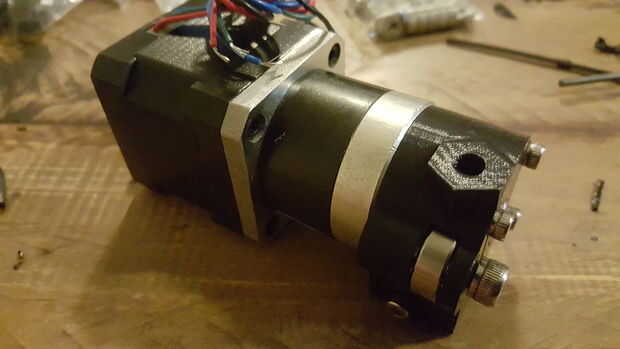

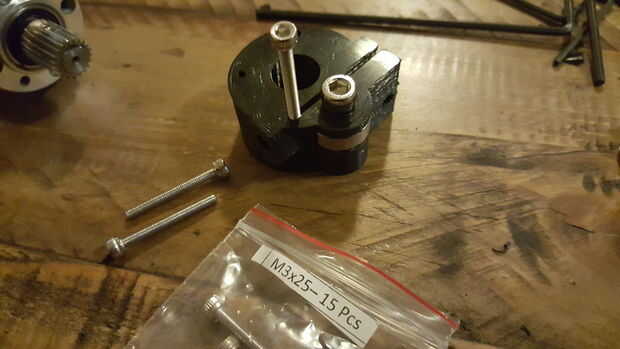

Tomar 3 tornillos de M3x25mm mm y tornillo a través de la carcasa hasta que comience a emerger en el otro lado y alinearlos con los orificios de la cubierta paso a paso y apriete bien la cubierta del motor
Paso: 4

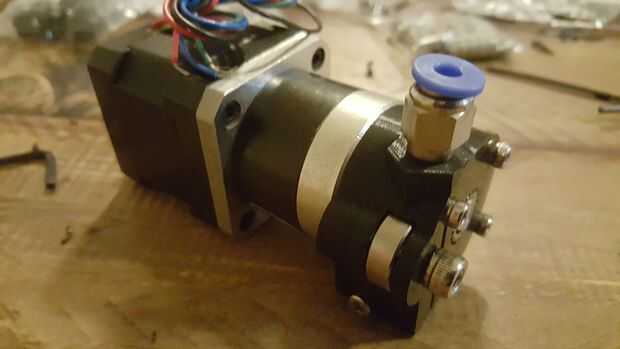

Tomar la conexión neumática y tornillo en la carcasa. Entonces usando un M3x20mm tornillo y tuerca M3 fijarlos en la parte inferior de la carcasa este es para ajustar la tensión sobre el filamento.
Paso: 6

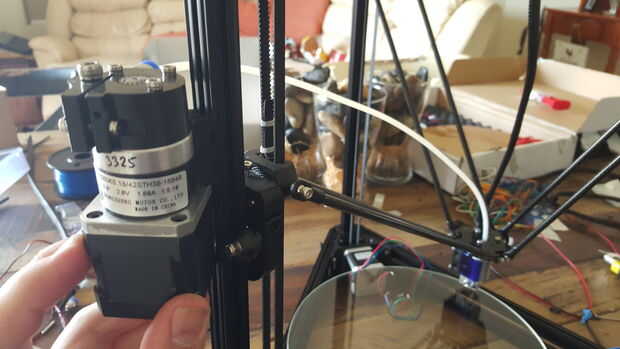

Empuje el tubo de accionamiento en el extremo caliente hasta que alcanza la parte inferior y empuje el otro extremo de la instalación neumática. Mueva el extremo caliente a lo que será el frente de la impresora y coloque el estirador del riel Vertical de modo que el tubo puede alcanzar el extremo de la placa sin ser tirado en.
Paso: 7

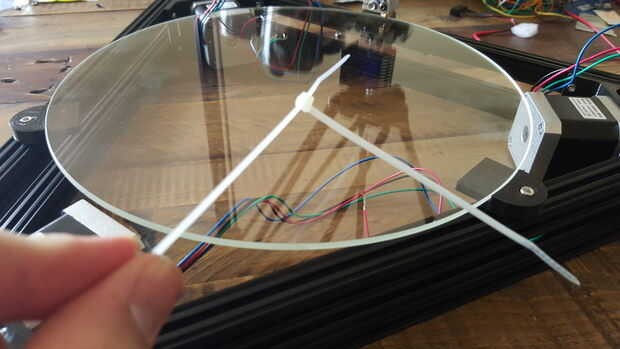

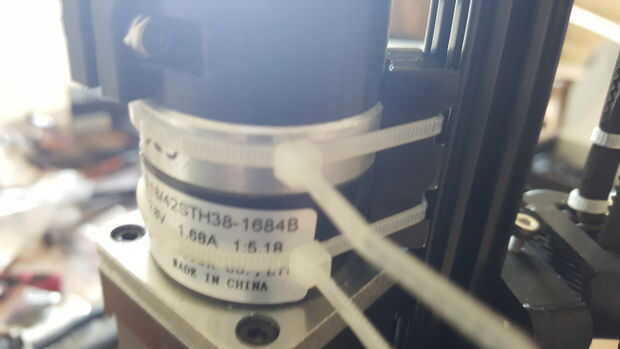

Una vez que ha encontrado una posición para su extrusora conectar dos lazos Zip y fijarlos en la extrusora como se muestra en la última foto.
