Paso 8: electrónica
Este paso le mostrará cómo recomponer las tablas es bastante sencillo pero requiere de un ID de toque suave.

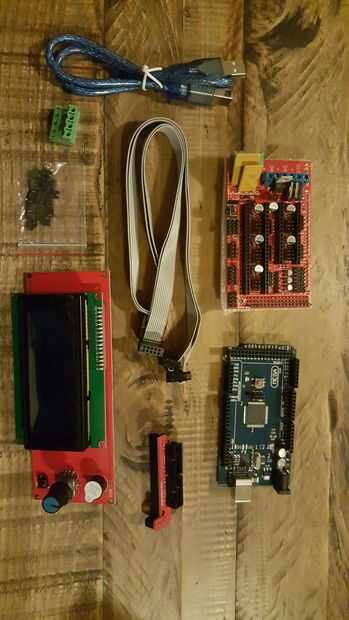

PIEZAS
• Arduino MEGA 2560 x1
• R.A.M.P.S 1.4 x1
• A4988 Stepper Driver x5
• RepRap descuento LCD + adaptador x1

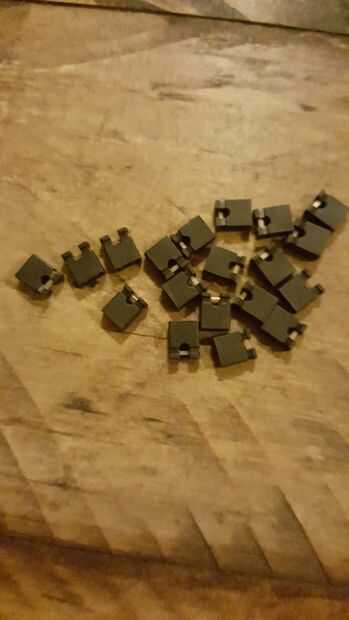

• Puentes de tablero
Paso: 1

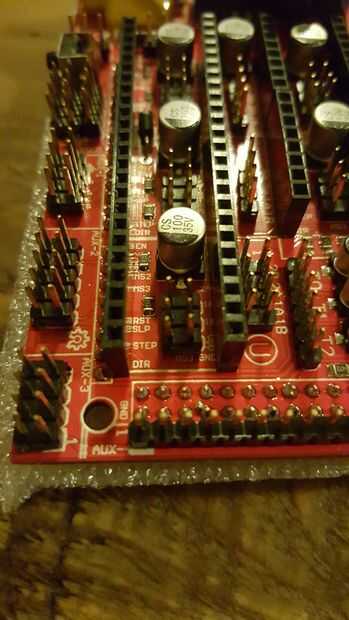

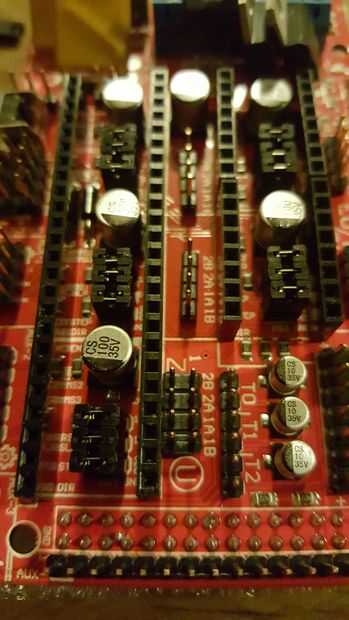

Entre las filas de los puentes hay que un array de pines 2 filas de 3 pins estas necesidad se saltó para habilitar micro-escalonamiento esto permite mucho mayor resolución a lograrse. Cuadro 3 muestra pins unjumped cuadro 4 los pernos saltados.
Paso: 2

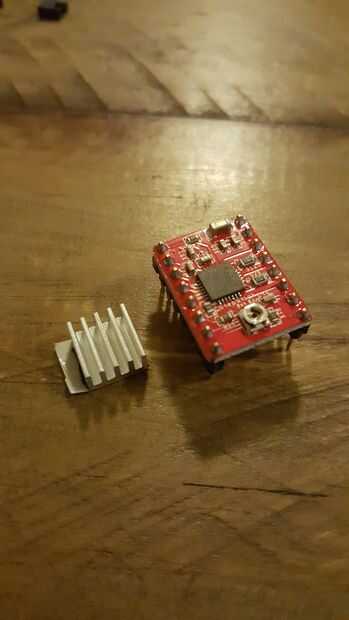

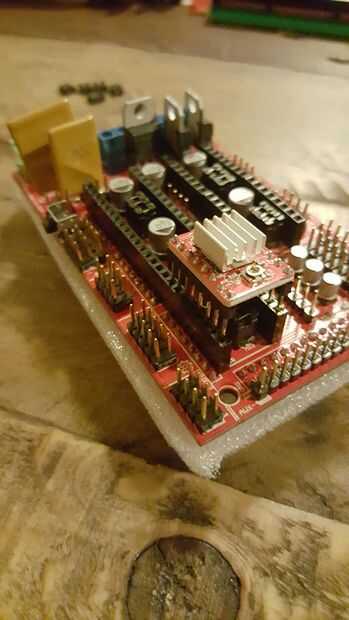

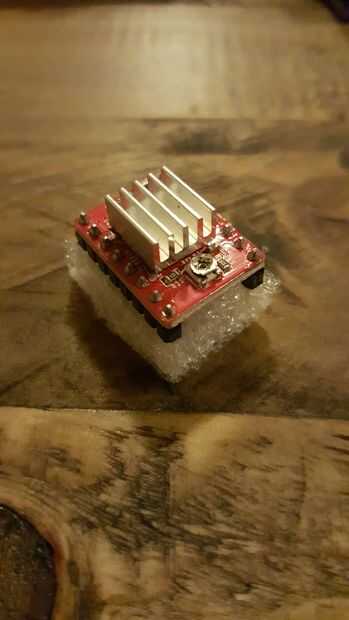

Unbox los controladores paso a paso y sus disipadores de calor y luego pelar el adhesivo en el disipador de calor y empuje el disipador de calor en el chip negro en el controlador paso a paso. Ahora toma un conductor terminado y voltéelo de manera que el potenciómetro Pot es hacia los fusibles amarillos y empuje los pernos de conductor en los últimos conectores hembra en el tablero como se muestra en el cuadro 7 el siguiente que controlador irá exactamente al lado del conductor de abetos no dejando espacio entre.
Paso: 3

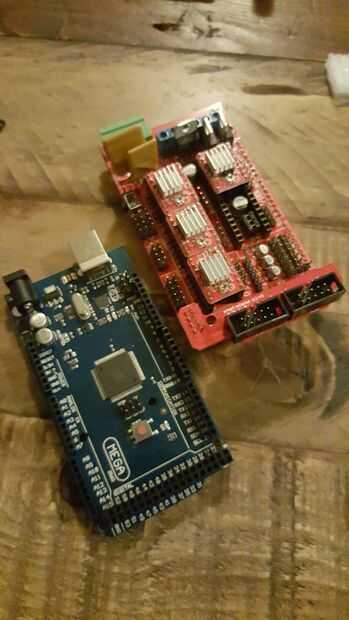

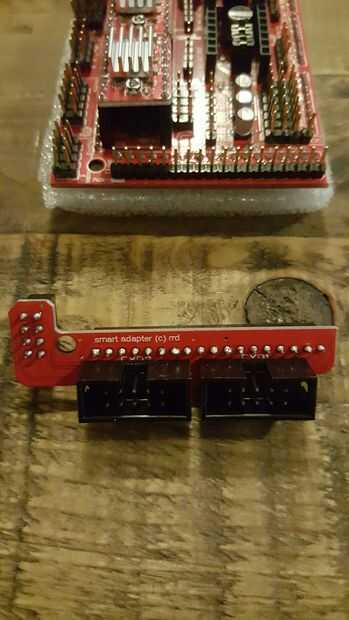

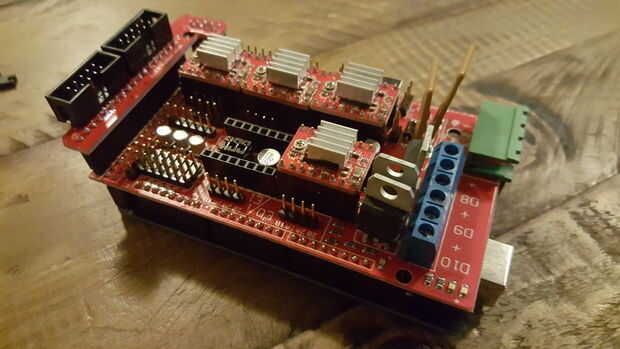

Empuje el adaptador del LCD hacia el extremo de la tabla de rampas. A continuación empuje la Junta rampas en el Arduino MEGA imagen 10 muestra la electrónica completa.
Paso: 4
Para sujetar el empuje solo LCD cinta cables en los enchufes XP1 va al conector derecho en el tablero de rampas cuando el puerto USB es hacia usted y XP2 en la izquierda.
