Construcción de una pequeña campana para proyectos apestosos (1 / 9 paso)

Paso 1: Diseño y dimensionamiento

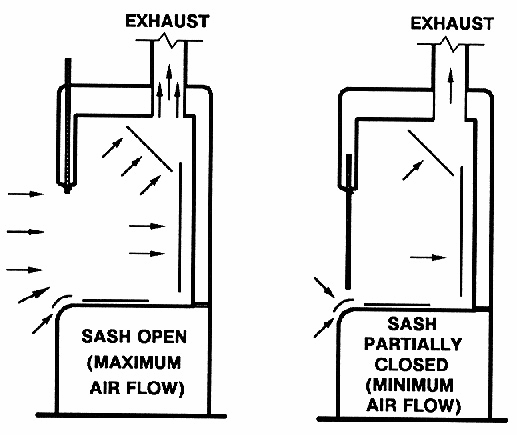

La pieza clave de la información necesaria es la velocidad, la velocidad a la que el aire es aspirado a través de la cara de la campana. Según el enlace de arriba (y otros) 60-100 pies/min es bueno para la mayoría de las aplicaciones. Opté por 100 pies/minuto como el punto de diseño y hecho una suposición de 2 pies² para la apertura, lo que significaría que es necesario un ventilador capaz de 100 ft / min * 2 ft² = 200 pies³ / min (cfm).

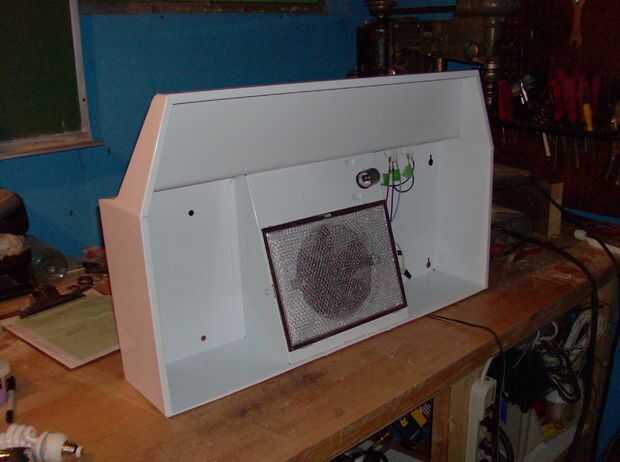

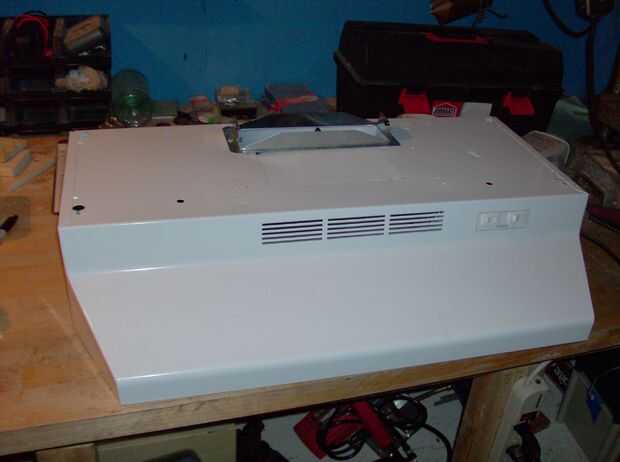

Me puse a buscar para extractores, pensando que yo construiré en un ventilador de baño. La opción obvia de una campana no ocurrió a mí hasta que apareció en Mis búsquedas. Resulta que una gama campana adapta el proyecto muy bien ya que tiene un ventilador de tamaño apropiado, una luz y una cubierta ya incorporada. Encontré una campana usada pero-nuevo en un sitio de clasificados local que tiene una cubierta de 180 cfm ventilador y 30".

Sin cambiar la velocidad, 180 cfm significa que la apertura puede sólo ser 1,8 ft². La parte delantera de la campana se va estrechando hacia adentro, terminando en cerca de 2 pies en la parte delantera. Dejando todo el ancho abierto significa que la altura de la abertura debe ser no más de 1,8 ft² / 2 ft = ft * 12 0,9 / ft = 10,8 pulgadas. Yo soy un fan de números redondos, conservadoras, así que fui con 10". No te olvides de burlarse para arriba otra vez a esa altura para asegurarse de que la apertura sería lo suficientemente grande como para trabajar cómodamente a través de. Una vez que esté satisfecho con la geometría es el momento de obtener del edificio.
