hay varios artículos que tratan sobre las plantillas de bricolaje, pero no pude encontrar que cubierto con la plantilla con un cuadro. Hago un montón de pcbs que son los 5x5cm o menor. Puesto que son tan pequeños, es bueno hacer varios a la vez. Marcos plantilla nivel de entrada comerciales cuestan cientos de dólares. Software de águila de CadSoft es muy popular dentro de la comunidad Arduino y es ideal para la creación de pequeños prototipos de pcb. Con una configuración de plantilla barata y fácil de usar, incluso aficionados a los hobbys pueden debido smd pequeño tablero funciona y guardar el tedio de aplicar soldadura pasta con una aguja. Este Instructable cubre los pasos para crear un 4 plantilla y hacer una plantilla simple con cinta y cartulina para ayudar a la plantilla goma proceso de solicitud. Las plantillas están comúnmente disponibles de fabricantes del PWB en línea, pero usted puede ahorrar mucho dinero haciendo tú mismo si tienes acceso a un cortador del laser. Para este proyecto, lo hice en TechShop en un laser Trotek. Tiempo total del proyecto fue de alrededor de 1 hora. Principales habilidades requieren edición ilustraciones vectoriales básicas con Corel Draw o software similar.

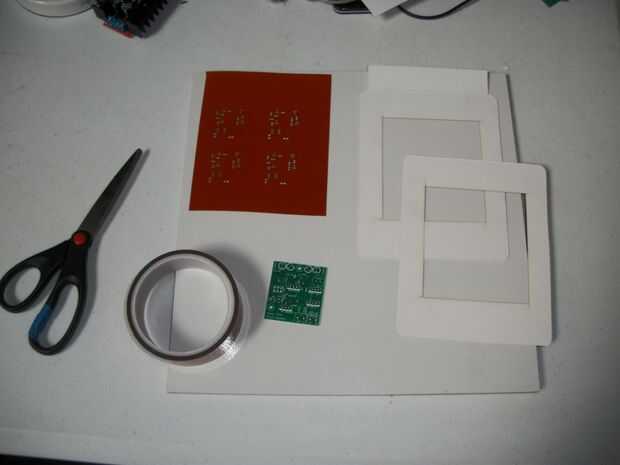

Materiales utilizados:
película del Kapton de 5 mil
1 cinta del Kapton de la milipulgada
12" blanco cerámico
2 pedazos de cartón (reciclado)
La película de Kapton extra gruesa está disponible por unos $35 por un cuadrado, 12 x 12 que es amplia para varias plantillas. Algunas personas usan cinta ancha y limpie la capa de adhesivo. También se pueden sustituir Mylar y otros compatibles con su láser de corte de películas delgadas.
El azulejo de cerámica son baratos, disponibles individualmente para cerca de $1 y hacer la base de un buen proyecto.
Aspecto clave de la selección del cartón es dos capas de cartón ligeramente más delgadas que el PCB. Usé algunos insertos de empaquetado de producto reciclado que eran de tamaño ideal.
Una pieza de cartón actuará como un armazón para sostener el pcbs, mientras que el otro mantendrá la plantilla de Kapton y articulado por encima de la primera. Usted puede cortar ambos de una sola pieza más grande si eso es lo que tienes.
