Construcción de una plantilla de PCB SMD y marco con el software Eagle (4 / 4 paso)

Paso 4: Hacer el marco de la plantilla

Alinee la pieza de marco de fondo en el mosaico y con cuidado la cinta hacia abajo. Sellado bordes ayudan a mantener las cosas ordenadas en uso.

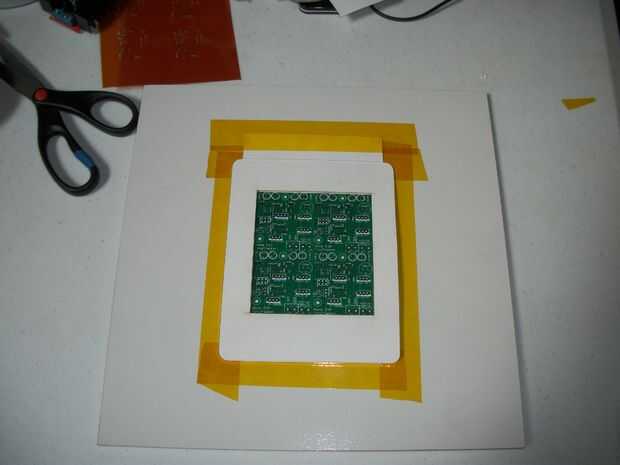

Con la base en su lugar, organizar su PCB interior.

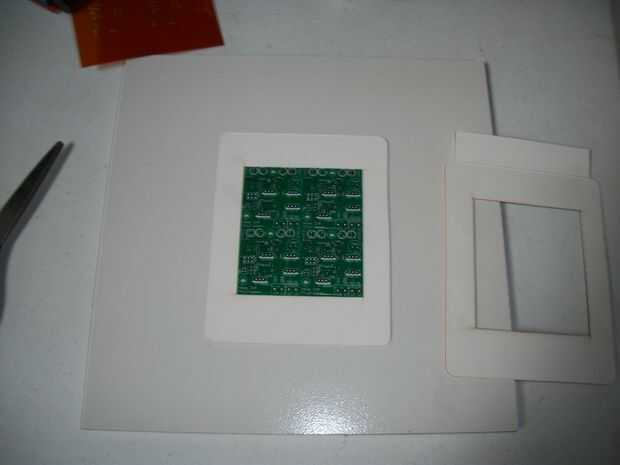

Coloque el marco con bisagras en la parte superior y con las dos piezas alineadas, cinta a la bisagra hacia abajo para mantener en su lugar.
Ahora sostenga la plantilla en la parte superior y alinee con los PCB.

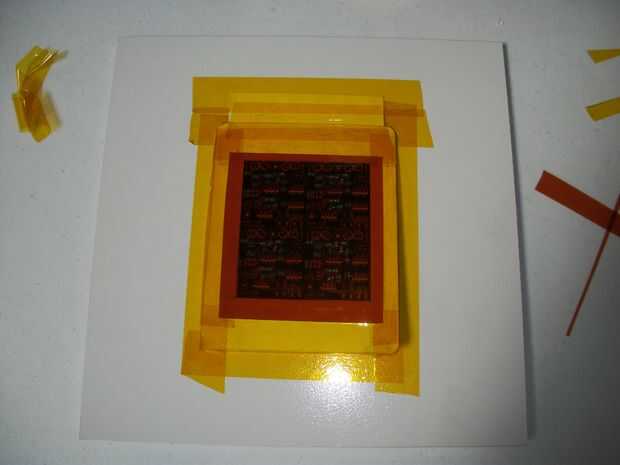

Recortar la plantilla si es necesario para que quede en medio de los bordes del marco, y luego con cuidado la cinta hacia abajo. Es importante empezar en la parte inferior, y luego hacer los lados y luego el último superior. Doble la cinta por los bordes para proporcionar un agradable borde sellado para facilitar la limpieza. Elaboración de la pasta de abajo la plantilla Esto evitará que los bordes de la cinta de elevación o conseguir pasta por debajo.

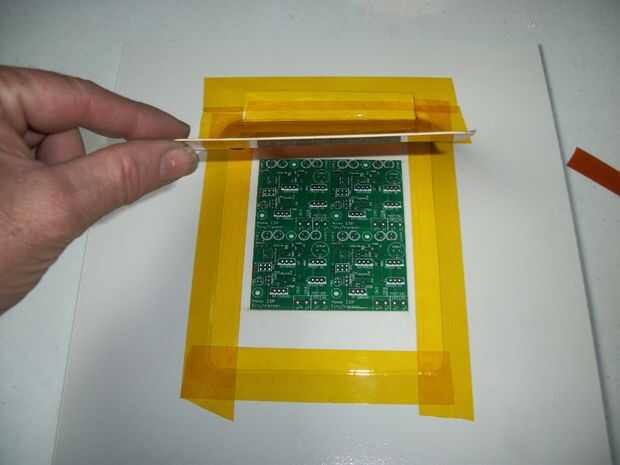

Una vez todo hecho debe ser fácil presionado la plantilla en el PCB al aplicar la pasta y luego levante el bastidor y quitar/substituya los PCB.
