Construcción de una Radio por Internet LAN W de una tableta de (4 / 5 paso)

Paso 4: Paso 4, cableado

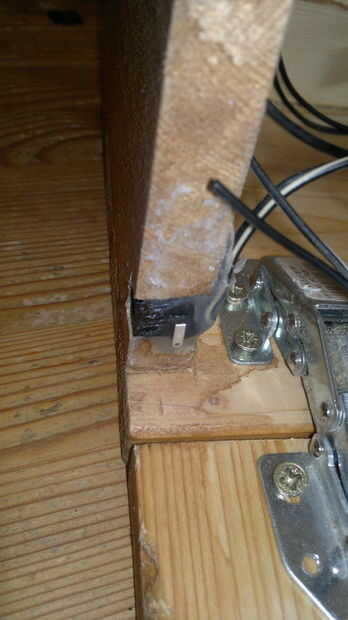

Después de que había hecho el trabajo de la madera, empecé la caja de cableado.

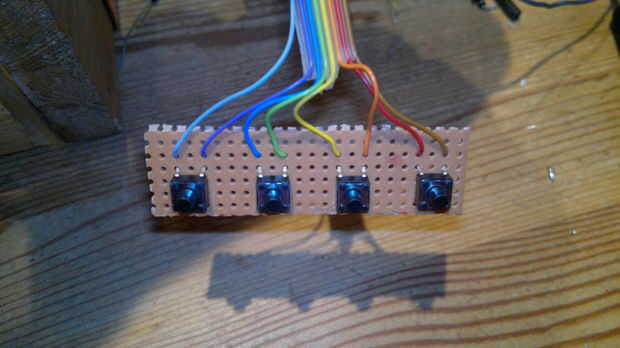

En un principio abrí la pestaña y soldadura (lo sentimos, no hay fotos) interruptores de cable a los cuatro on.off/home/frontbutton/reset. Estos cables que la soldadura a una junta, donde he puesto en cuatro interruptores antes. Estos interruptores no podrían ser operados desde el exterior, porque hasta ahora no tengo una buena idea para conseguirlo. :)
En el cuadro pegue una toma para la alimentación de 9VDC necesaria de la ficha. 9VDC es suficiente para operar theLED y los altavoces también.

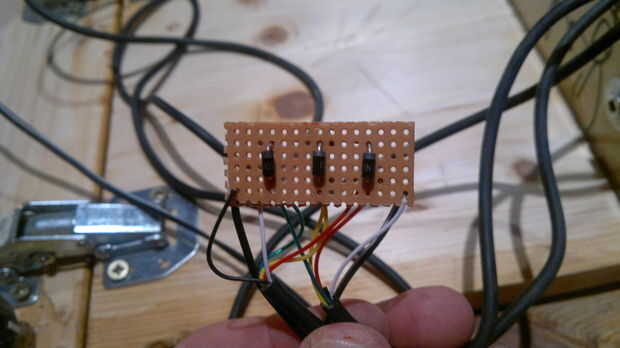

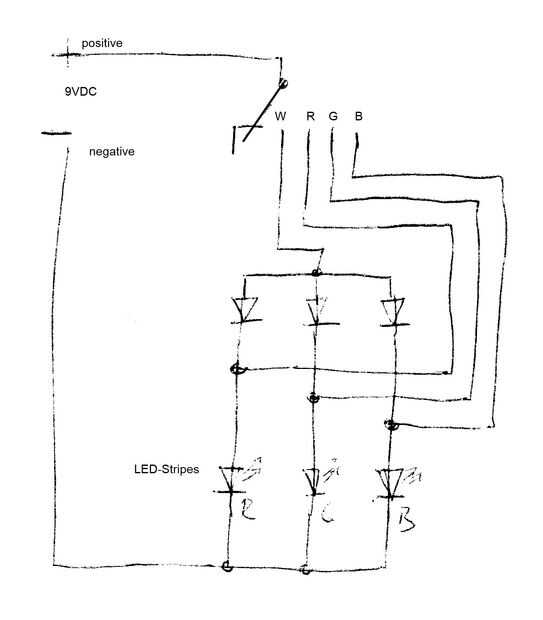

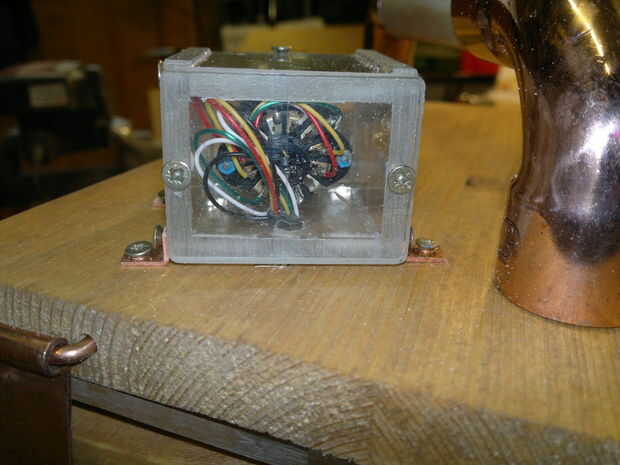

El interruptor en la parte superior es un interruptor con cinco posiciones apagado/rojo/azul/verde/all = blanco. Por lo tanto he construir un tablero con tres diodos como se ve en la imagen siguiente.
Los parlantes son USB-accionado, así que un coche de 12V a conector USB. El enchufe funciona también con 9VDC.
Para el suministro de la ficha que usar un conector que encaja en el zócalo, así que no tengo que cortar de adaptador de red original
Por lo menos me conecto todos los cables de 9V.
