Construcción de una trituradora de Penny (10 / 12 paso)

Paso 10: Mecanizado de los mecanismos de Geneva

Usé un dos proceso de flip-fresado de configuración para ambas partes de los mecanismos de Geneva usando garras blandas para sujetar el trabajo después de girarlo. Las configuraciones simple y suave metal hizo una de las piezas más rápidas del proyecto, a pesar de la relativamente compleja geometría.

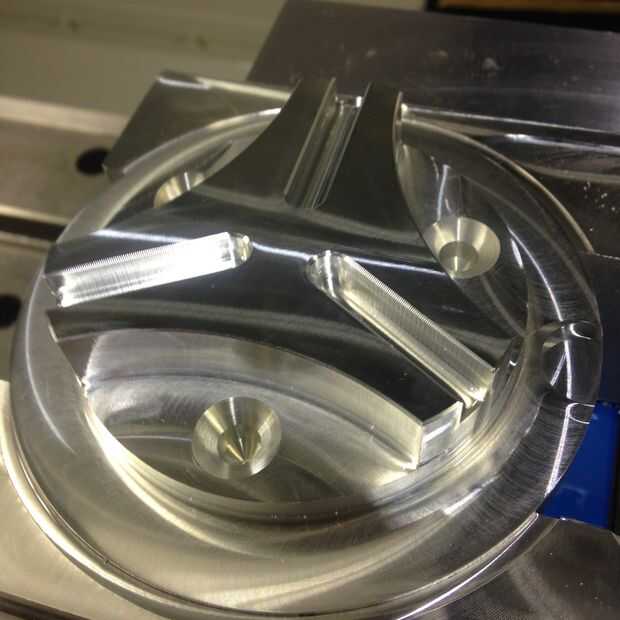

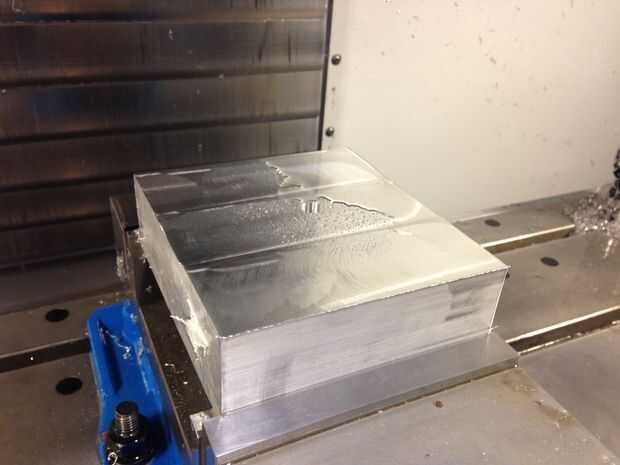

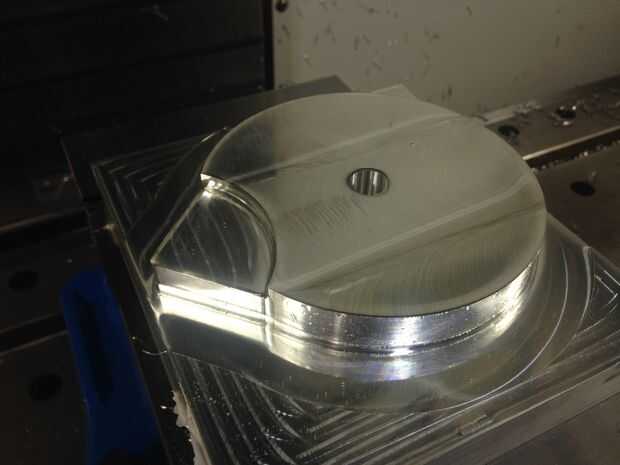

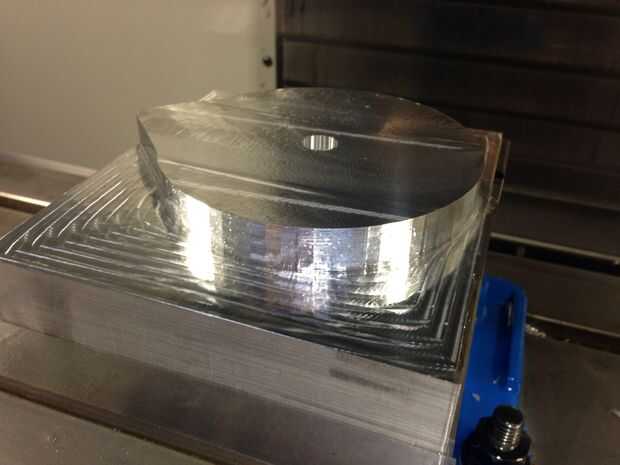

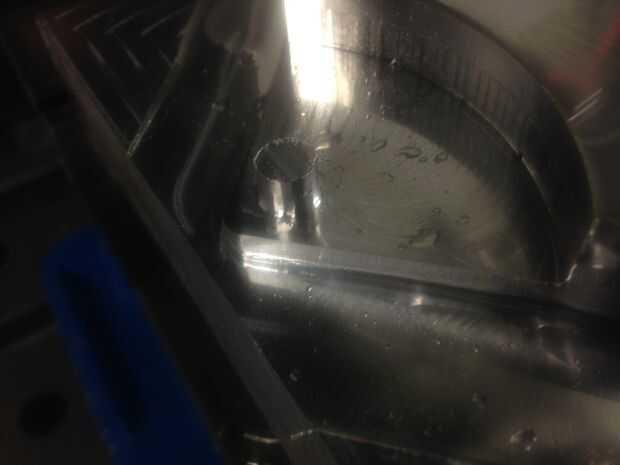

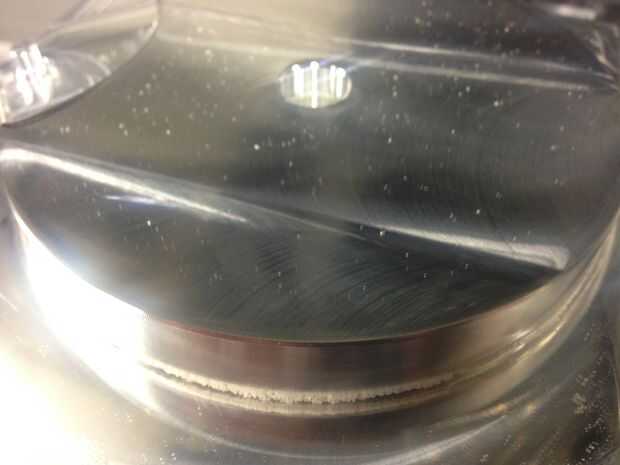

Las fotos anteriores que se muestra uno de los elementos conducidos durante el mecanizado y todo el proceso para el mecanizado de uno de los elementos del controlador. El proceso comienza con un bloque de aluminio, de que la forma básica es instalar en una sola pasada. Entonces la función de pasador en coche se corta a la altura de la clavija del accionamiento. A continuación el pin se corta lejos del material circundante. Después de esto, varios acabados pasa contorno y biselar los bordes de la pieza.

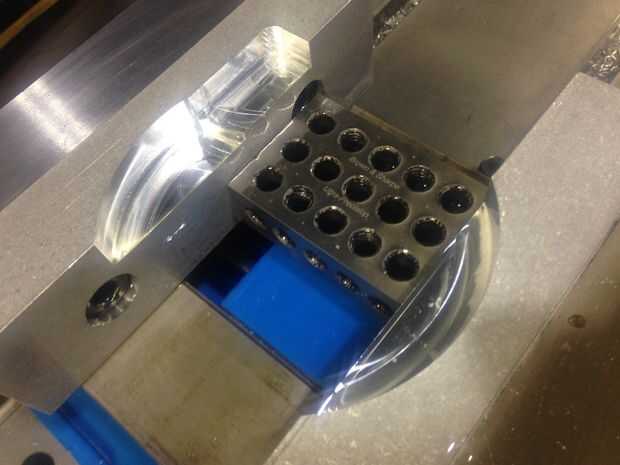

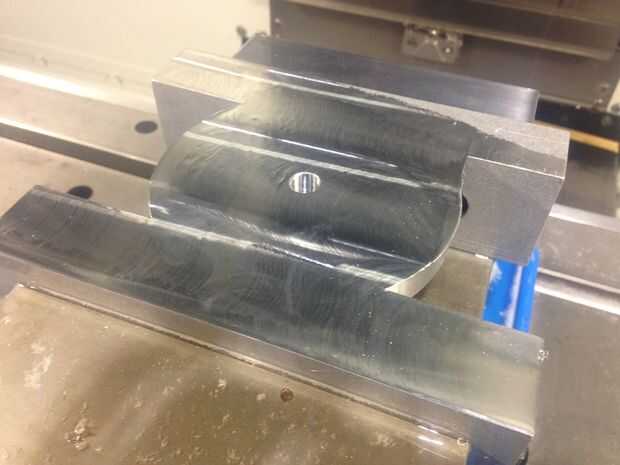

Después de esto se mecanizan las garras blandas para que coincida con el perfil de la parte cortada, y la parte se celebra en ellos mientras que el stock restante se extrae de la parte posterior de la pieza con un molino del desbaste y luego terminó con una combinación de una cara molino y molino de chaflán.
