Construcción de una trituradora de Penny (3 / 12 paso)

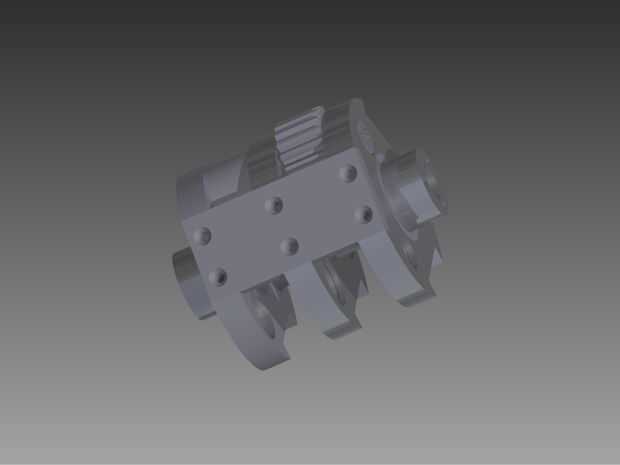

Paso 3: El diseño del carro de Die indexables

De los tres diseños consideran, el carro de índice puede morir es el único que permite a cualquier par de imágenes de morir para ser utilizado sin la necesidad de un embrague que desconecta temporalmente los engranajes de transmisión para permitir que los rodillos del dado para moverse de forma independiente.

Esto se logra mediante el uso de un engranaje epicicloidal (planetario) en el carro que corre en una proporción 2:3. Si el engranaje del sol en el medio de transporte se fija en su lugar, y el carro se hace girar alrededor de él una vuelta completa, el muere habrá completado dos tercios de una revolución completa. Puesto que hay tres imágenes de morir en cada cara, esto esencialmente avanza el paso dado imagen sin mover el engranaje impulsor.

El procedimiento para crear una asociación arbitraria de imágenes es el siguiente:

• Uno carro de tintas se gira hasta que el dado con la imagen deseada.
• El eje se gira hasta que la imagen deseada dado que muere está en posición de arranque.
• El segundo carro de tintas se gira hasta que el dado con la imagen deseada se selecciona la imagen deseada está en la posición inicial. Tenga en cuenta que esto puede requerir hasta tres rotaciones completas del carro de tintas.

Cuando montado, se colocan los rodillos del dado para que si el primer dado tiene su imagen frente a radialmente hacia afuera desde el centro del carro, el segundo rodillo se avanza 2/9 de una rotación de esa posición y la tercera matriz 2/9 de una rotación de la orientación de la segunda matriz. Esto asegura que cada rodillo de morir presentará su imagen en la misma posición relativa mientras que gira el carro.
