Construcción de una trituradora de Penny (4 / 12 paso)

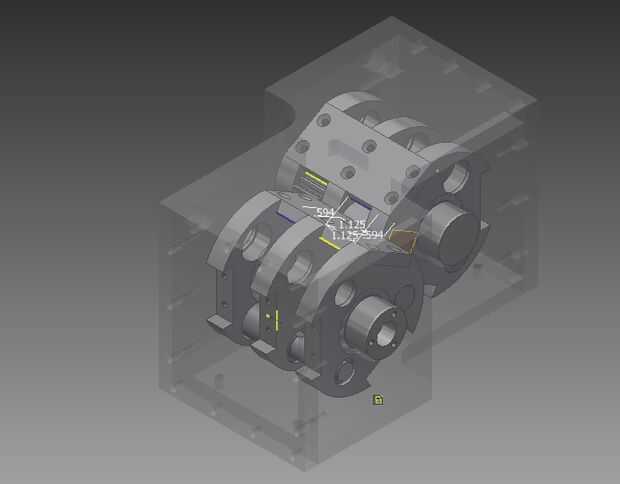

Paso 4: Diseño de marco de carga

El marco de carga transmite las fuerzas necesarias para deformar el penique entre los carros de morir. También está diseñado para ser ajustable para que la brecha entre los troqueles puede ajustarse finamente.

Los carros de morir descansan en bloques de 3/4" espesor placa de acero del cojinete. Estos bloques de presión contra las placas de extremo. Las placas de extremo entonces transferir la carga a las placas de amarre que corren por encima y por debajo de los carros de morir. La conexión entre las placas de extremo y el lazo está en tensión, usé la carga nominal perno para esa conexión. También usé la placa de extremo para conexión de la placa como la ubicación para insertar cuñas que se usan para ajustar el espacio de rodillo muere.

También usé calzas de acero en el prototipo, colocándolos entre las placas mueren y las ruedas del rodillo y había funcionado en problemas con las cuñas de deformación con el tiempo y cada vez más delgados. Mi diseño de marco de carga evita este problema ya que las calzas sólo experimentan la tensión de carga de los tornillos de la placa de lazo, pero no en fuerza adicional durante la operación.
