Construcción de una trituradora de Penny (6 / 12 paso)

Paso 6: Prototipo de madera

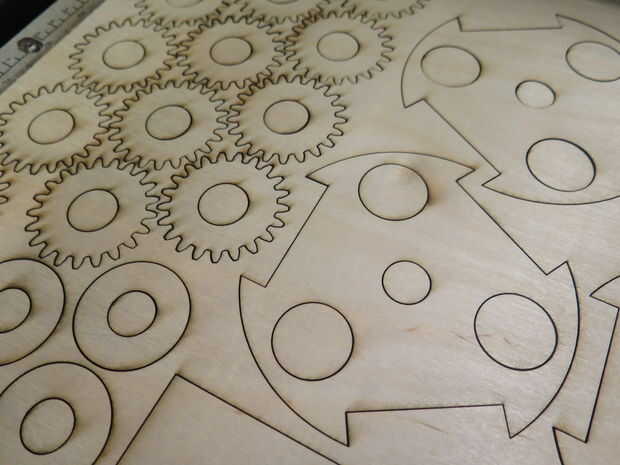

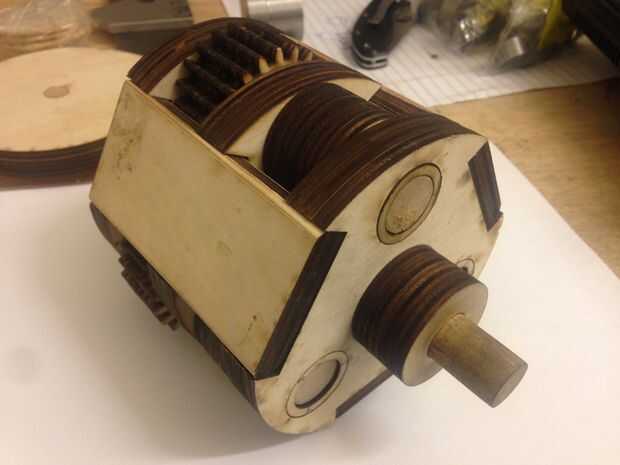

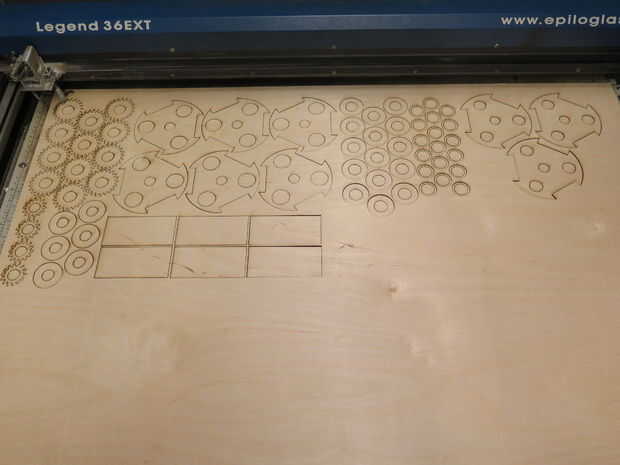

Antes de comenzar a fabricar a la trituradora de penny en acero, hice un prototipo rápido utilizando madera contrachapada laminada y un cortador láser. He construido dos carros mueren, incluyendo el engranaje de las ruedas de morir, el marco de carga y una maqueta de la Ginebra de indexación.

Este prototipo identificado dos problemas que habría sido difíciles de corregir si no hubiera identificado antes de comenzar a trabajar en el conjunto del acero. En primer lugar, había dejado separación cero entre los engranajes de transmisión y el medio en el carro enfrente de unidad. Esto interfiere con la rotación de los vagones de morir, así que añadido un espacio de 1/16" haciendo el espacio de placa de carro muere asimétrica.

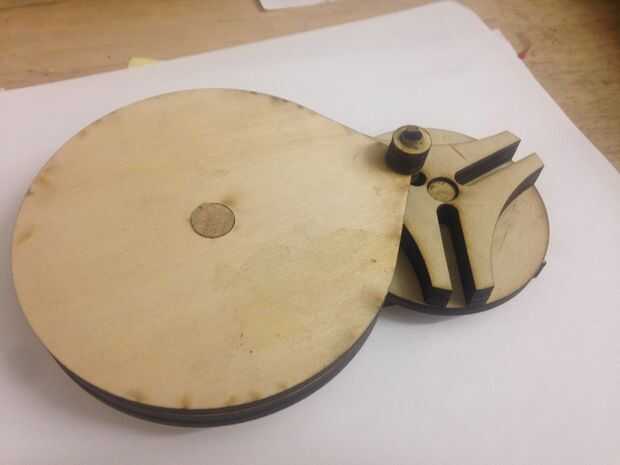

En segundo lugar, el mecanismo de Ginebra tendía a atascarse cuando la compatibilidad pin pasado la leva conducida. Esto era debido a la insuficiente separación, repetidas fue corregido antes de iniciar el montaje final.
