Construcción de velero Optimist (1 / 9 paso)

Paso 1:

v\: * {behavior:url(#default#VML);} o\: * {behavior:url(#default#VML);} w\: * {behavior:url(#default#VML);} .shape {behavior:url(#default#VML);} Normal0falsefalsefalsefalseEN-USX-NONEX-NONE / * definiciones de estilos * / tabla. MsoNormalTable {mso-estilo-name: "Tabla Normal"; mso-tstyle-rowband-tamaño: 0; mso-tstyle-colband-tamaño: 0; mso-estilo-noshow:yes; mso-estilo-prioridad: 99; mso-estilo-qformat:yes; mso-estilo-parent: ""; mso-padding-alt: 0 en 5.4pt 0 en 5.4pt; mso-para-margen-top: 0; mso-para-margen-derecha: 0; mso-para-margen-abajo: 10.0pt; mso-para-margen-izquierdo: 0; línea-altura: 115%; mso-paginación: viuda-huérfano; fuente-tamaño: 11.0pt; font-family: "Calibri", "sans-serif"; mso-ascii-font-familia: Calibri; mso-ascii-theme-font: minor-latin; mso-fareast-font-family: "Times New Roman"; mso-fareast-theme-font: minor-lejano Oriente; mso-hansi-fuente-familia: Calibri; mso-hansi-theme-font: minor-latin; mso-bidi-font-family: "Times New Roman"; mso-bidi-theme-font: minor-bidi;}

La plantilla en el ShopBot conserva la forma correcta y compatible con el barco, mientras que se está construyendo, para mantener las medidas de diseño exacto.  Los planes para el barco encontrará muchas fuentes gratis en internet.  Planes están disponibles en muchos idiomas.  Una tal fuente es http://www.optiworld.org/Woodguide05.pdf

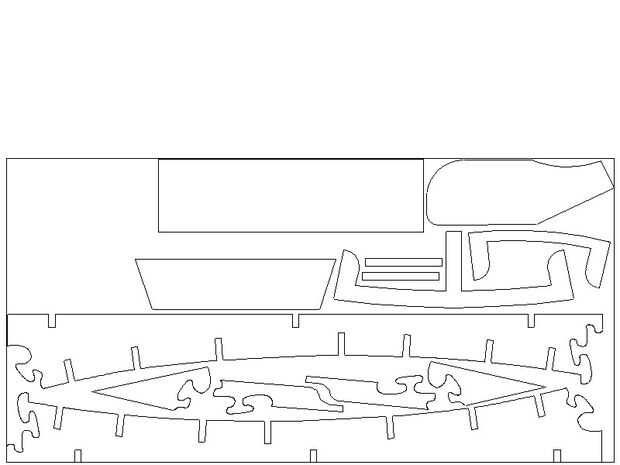

Otra guía para construir a un optimist está http://www.burcotboats.co.uk/howToBuild.pdf , así como una docena otros artículos bien escritos en internet.  Sin embargo ninguno planos de calidad CAD o archivos para trabajar con los útiles de la máquina controlada por ordenador moderna.  Bueno, aquí están: la plantilla así como las partes principales del barco.    Los lados de la plantilla, paso de mástil, timón, daga tablero, termina caso de la Junta de daga y las piezas de doubler se hacen de 18mm o 3/4" ACX o contrachapada marina; (1219.2 mm x 2438.4 mm) 48 "x 96".

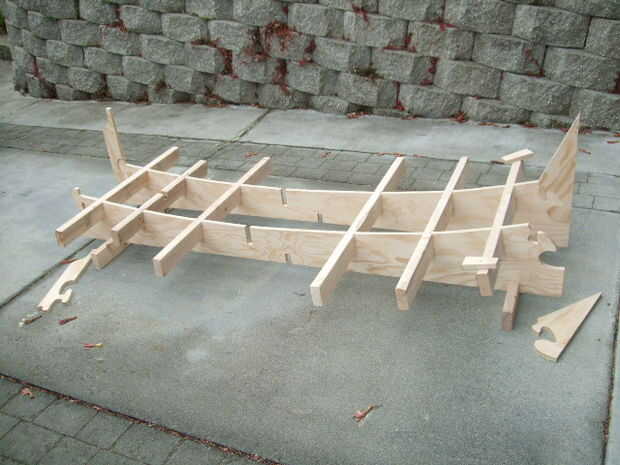

Para empezar, la plantilla que hemos diseñado es las dimensiones exactas de una forma del casco terminado.  Ambos extremos de la plantilla tienen piezas que se enclavija para permitir la inserción y extracción cuando sea necesario durante la construcción del barco.  Los travesaños son estándar de 2 "x 4" corte a 44" de largo y con un dado de 3/4" 8" a cada lado del centro para encajar en las ranuras de las formas.  Estos deben cortar con el fin de estar al ras con la parte superior del formulario y atornillados en lugar para prevenir el movimiento.  La parte inferior ofrecen una plataforma estable para la plantilla para sentarse.  La plantilla debe colocarse sobre una superficie plana para la construcción, como la distorsión a la plantilla se transferirá al barco se construye.  Guardar las sobras para el bloqueo.
