Construcción del controlador de EOS YaNis (1 / 4 paso)

Paso 1: Soldar la Arduino y el escudo de la USB

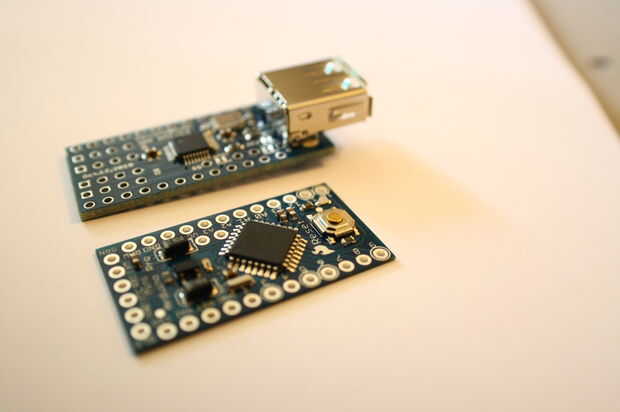

Paso 1: insertar los encabezados de perno en ambos lados de la USB Host Shield. Soldarlos a la PCB de escudo de la USB.

Paso 2: Inserte el Arduino Mini Pro en las cabeceras. Asegúrese de que respetar la orientación que se muestra en la imagen para este paso.

Paso 3: Soldar la placa de Arduino a las clavijas del escudo de la USB que acaba de instalar en el paso 1.

Paso 4: (Opcional) corta los pines dejando solo los 3 pines que se muestra en la imagen.

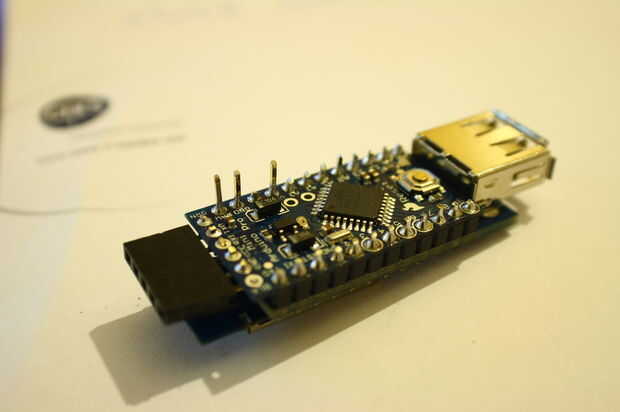

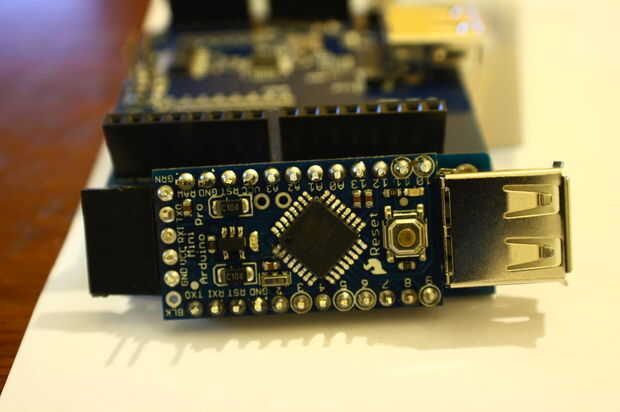

Si ha seguido los pasos correctamente, debería obtener algo similar a la foto 2 y 3.
