Paso 2: Las placas de extremo del eje de fresado:

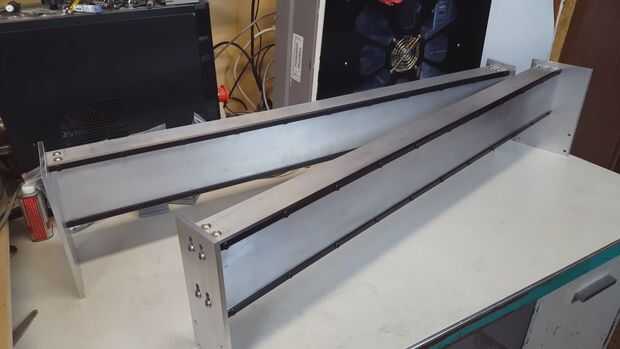

Tengo la sensación de ahora de la voluntad del proyecto tener progreso lento pero constante. He hecho un poco de aluminio fresado en mi pequeño Shapeoko 2, así que cortar algunos de los perfiles de los pernos fijar las placas de extremo a las protuberancias del eje y y el marco de la tabla realmente no es nada innovador.
Materiales:
- 2 x 3 "x 8" 1/4 "placa de aluminio 6061 de espesor
- 2 x 5 "x 8" 1/4 "placa de aluminio 6061 de espesor
Alimentaciones y velocidades:
- Profundidad de corte = 0,3 mm
- Velocidad del husillo = 13000 RPM
- Velocidad de avance = 160mm/min.
- Tasa de penetración = 100mm/min.
Proceso de compilación:

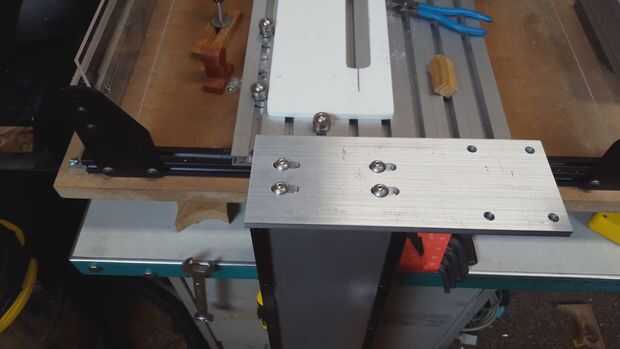

El proceso fue muy sencillo. Esto es debido en parte al hecho de que utilicé material que ya estaba en las dimensiones finales deseadas. Esencialmente, todo lo que tenía que hacer era ocho operaciones de perfil pequeño molino para 1/4" tornillos fijar las placas a los rieles y el marco.

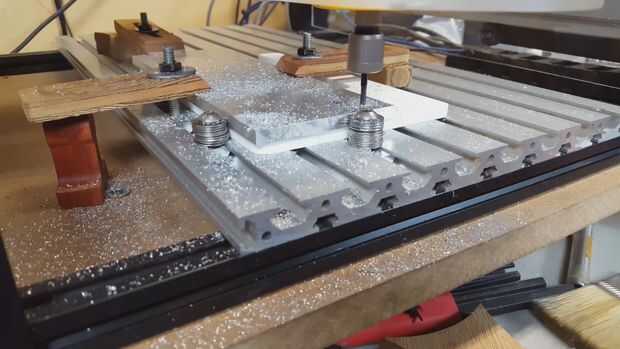

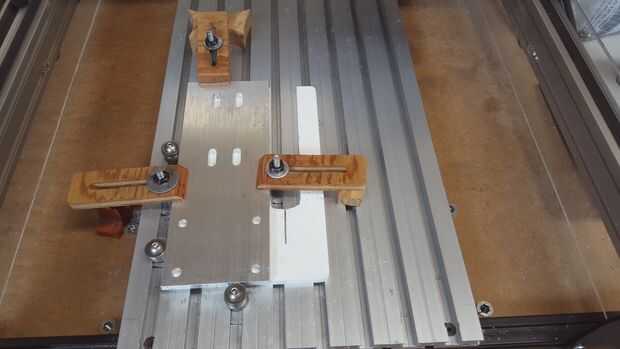

Ya que yo estaba haciendo múltiplos del mismo trabajo, atornillados tres pilas de arandelas a mi mesa para permitirme cuadrados rápidamente las piezas de material en el mismo lugar varias veces. Las pilas de arandelas tuvo un poco de trabajo hacer bien. Sobre todo porque cada uno es ligeramente diferente, y les gusta cambiar de puesto alrededor, pero con un poco de trabajo creo que resultó bastante útil. Como he dicho antes, he hecho un poco de fresado de aluminio en mi poco SO2. En el pasado he utilizado exclusivamente una 1/8 carburo solo flauta de bits. Sin embargo, en el caso de este proyecto, decidí probar uno de molino de extremo de Viper de la herramienta del destino 1/8". No voy a tenerte en suspenso, fue una gran decisión! Estas rocas poco de cosas por una razón u otra. Para ir sobre sus especificaciones, es una hélice alta 1/8" tres flauta carburo fresa con una capa que denominan"stealth". Cuando el fresado de aluminio en el pasado, siempre he usado WD-40 o algún tipo de aceite de corte. Aunque encontré que esta fresa trabajó excepcionalmente bien cuando dejé de usar aceite de corte y a la boquilla de vacío cerca donde se muele la broca. Pero suficiente de mí decir con excesiva efusión sobre el molino de extremo lujo. Sólo tomó dos horas para moler hacia fuera todas las cuatro placas y tengo que decir que creo que resultaron bastante agradables. Montaje de las placas en los extremos de los dos carriles de eje y fue una buena prueba de si o no coloqué los agujeros roscados en los extremos de los rieles con precisión y por lo menos por ahora parece lo suficientemente bueno para trabajar.
