Paso 4: Eje Motor placas y más!
Bueno, tengo un par de cosas para mostrar esta semana, incluyendo las placas de montaje del motor del eje y.

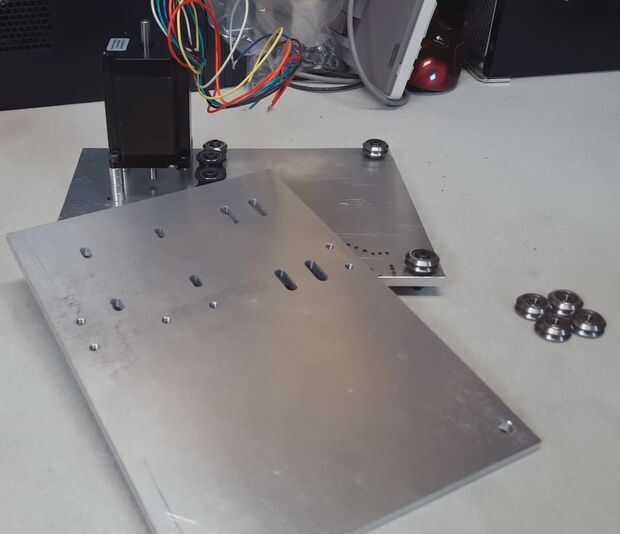

Las placas de montaje del motor del eje y molidas hacia fuera tan bien como cualquiera de las otras piezas que yo he estado haciendo para esta versión CNC. La pequeña talla de X ha estado haciendo un buen trabajo, y mi estrategia de evitar cortes de perfil grande en estas varias placas de aluminio ha significado que el tiempo de molienda es sorprendentemente corto para cada parte. No creo que cualquier parte individual ha tomado más de media hora al molino.

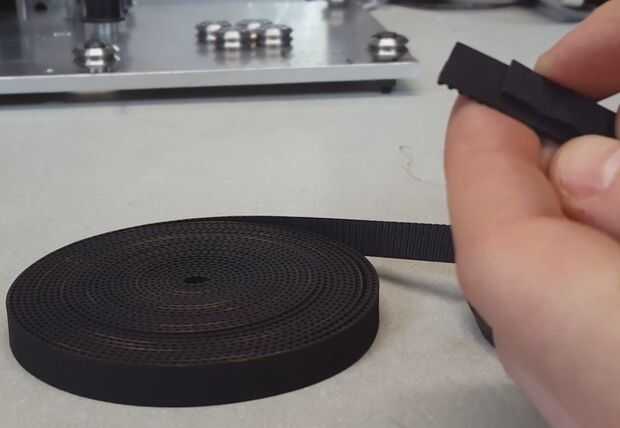

Como todos Shapeokos esta máquina va a utilizar cinturones de GT2 en el eje X e Y. Decidí ir con la variante de 9 mm ligeramente más robusto que creo es lo los 3 Shapeoko están usando ahora también. cinturones de 9 mm aspecto engañosamente mayores cinturones de 6 mm hasta que pones justo encima de la otra. sería interesante saber a qué tipo de un aumento de rendimiento que hay entre los dos tamaños. Sin embargo, tengo una tendencia a pensar que esto es tan grande de una máquina como quisiera usar los cinturones para conducir, pero por otra no he visto una hoja de especificaciones sobre cuánto peso estas bandas realmente pueden manejar. Aunque esto es solo un presentimiento de mi parte.

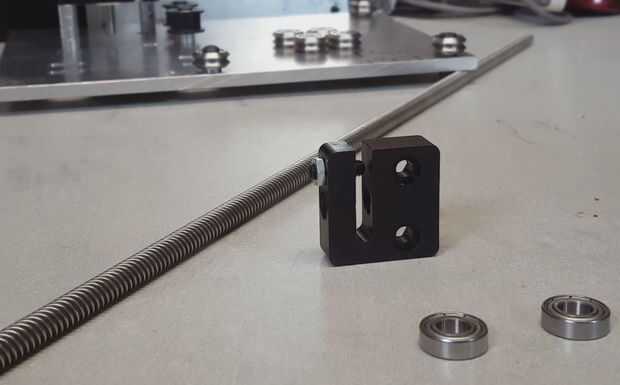

A diferencia de los 3 Shapeoko lo he planeado un tornillo un poco más tradicional impulsado por diseño del eje z. Estoy usando algunos de abierto construye "Tr8 * 8-2p" llevan tornillo y el bloque de tuerca anti-contragolpe para lograrlo. Yo soy depender pesadamente experiencia de construir mi propio custom z para mi Shapeoko 2.

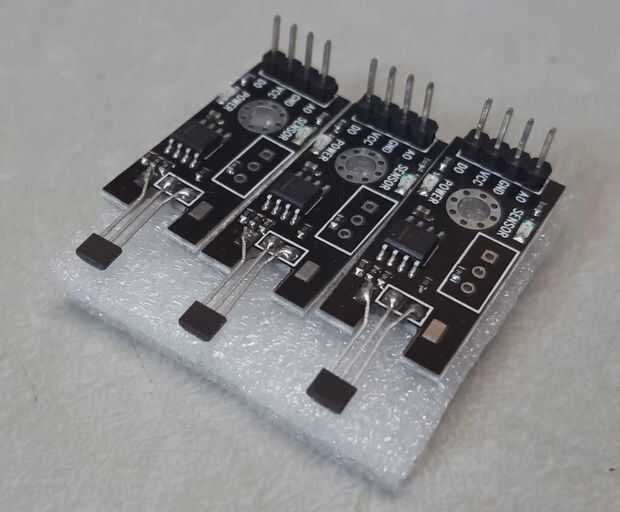

Recogí algunos sensores de efecto hall barato de Amazon. Espero que estos trabajarán, pero no existe garantía real que va. Si lo hacen, entonces por lo menos podré recomendar a diferencia de las que utilizo en mi X-talle

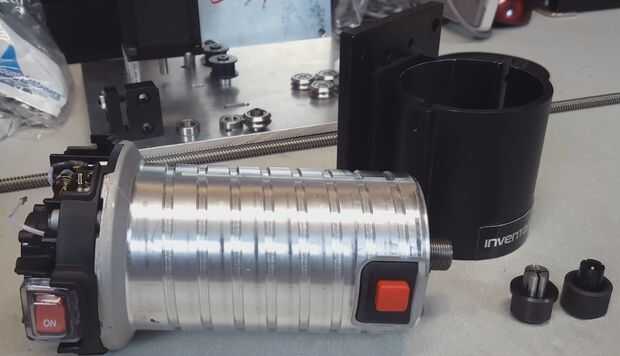

Finalmente, he decidido utilizar un router Porter Cable 450 como mi eje. He robado toda la electrónica en preparación para configurarlo con mi superPID. También recogí uno de elaire portaherramienta de 1/8" para él. Nota al margen, el elaire collet se ve realmente bien! También he recogido un montaje DWP 611 de inventables. Me gusta cómo está construido, pero tengo algunas dudas sobre si permitirá suficiente alcance del eje z. Si no, no realmente una cantidad enorme. Diseñé el eje z para dar cabida a la Shapeoko 2 X eje tallar montaje dimensiones de la placa, así que tengo un montón de opciones disponibles.
