Construcción en latón (2 / 6 paso)

Paso 2: Trazado y corte

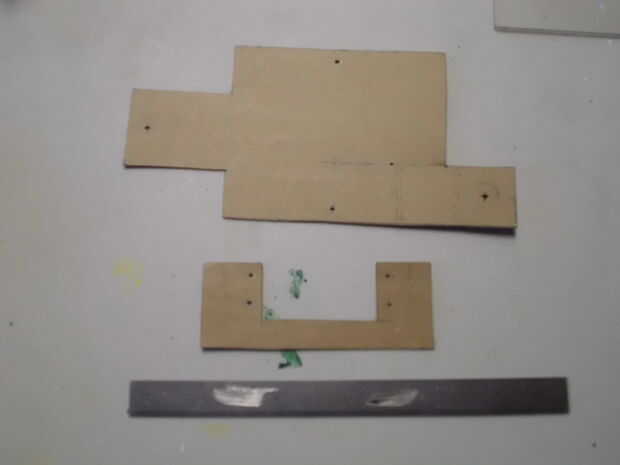

Para que coincida con otro componente de los agujeros de montaje, medir y cortar plantillas de cartulina de la caja de cereal.  Hice agujeros a través de los centros de agujero. Puede modelar su diseño en un programa de CAD/CAM pero necesitaba probar varias opciones y esto fue rápido y directo.

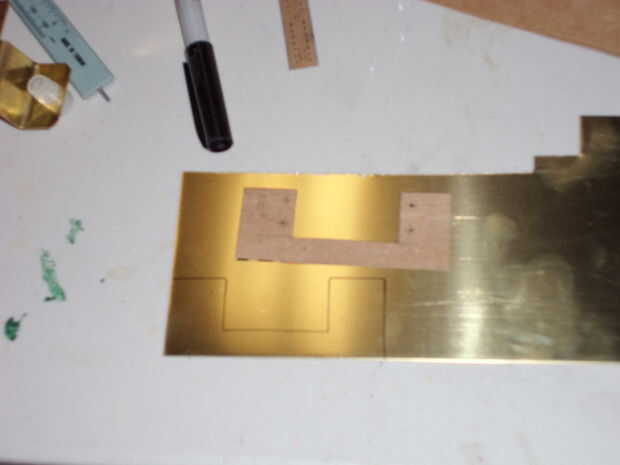

Cinta o firmemente sostenga la plantilla sobre el stock de hoja de cobre amarillo luego dibujarla con sharpie punta fina y marque los centros a través de perforación con el punzón. Asegúrese de tener en cuenta que la línea de sharpie es un poco más grande que la plantilla.

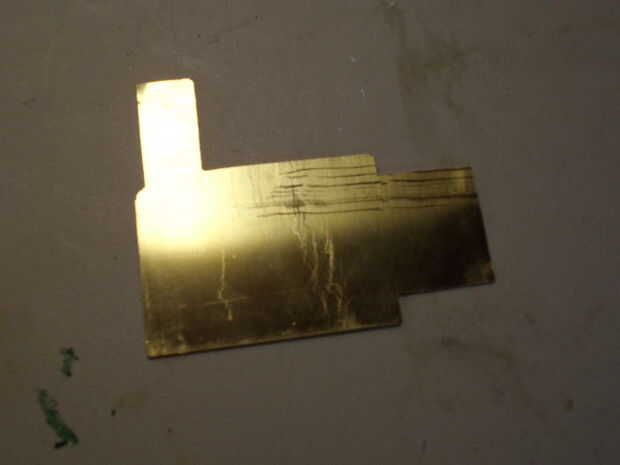

Corte con tijeras de aviación es la más fácil, pero también puede cortar latón con una segueta metálica, sierra sable, Sierra caladora, Sierra de cinta o incluso Sawzall. La tercera y cuarta imagen mostrar utilizando un juego de poder con los orificios perforados para dar vuelta a esquinas.  Esto desperdicia menos stock que cortando grandes tiradas de con tijeras de aviación, luego cortar las muescas.

Elimine las rebabas y presentar todos los bordes y esquinas.
