Paso 17: Preparar el tubo de cola
El tubo de cola es la esencia de este desvío de tricópteros Mech. Como tal he puesto mucho esfuerzo en lo que es limpio y suave posible. Además tienes que poner en el tiempo cuando edificio para asegurar su mech desvío funcionará perfectamente (y créeme, lo hace).

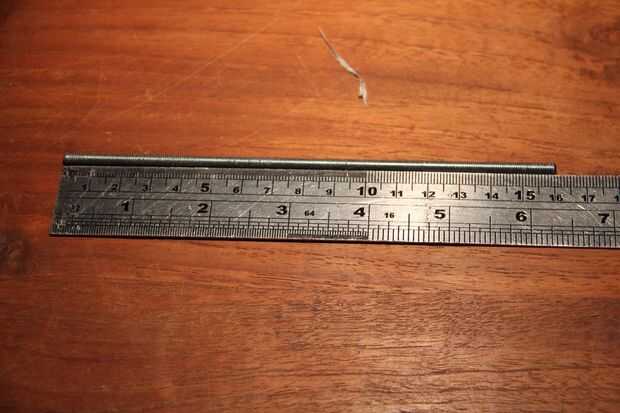

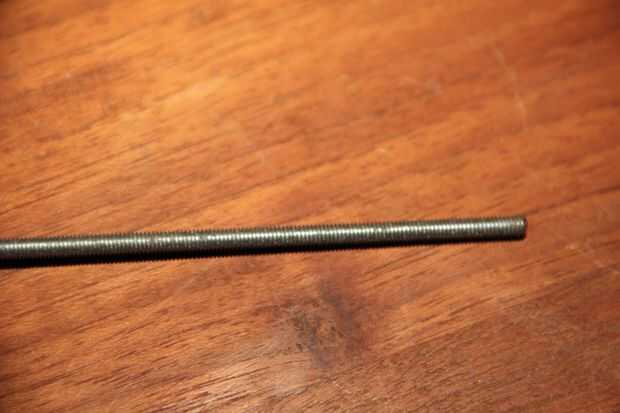

Para preparar el tubo de cola es un poco más complicado que los brazos de lado. Primero tomé mi varilla roscada M4 y corte una pieza de 160mm de largo (150mm para la fibra de carbono y un poco extra para las tuercas y arandelas en cada extremo).

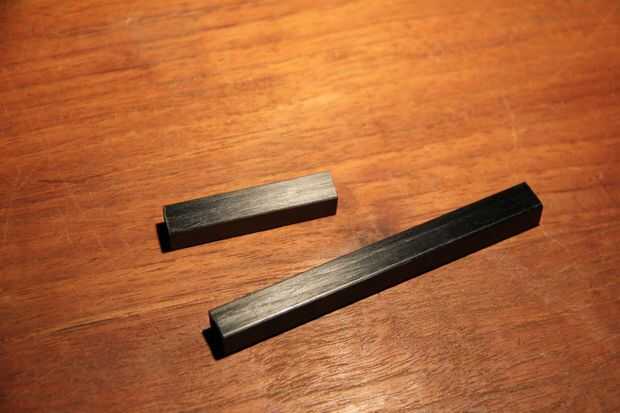

Luego corté una longitud de 150mm de fibra de carbono en dos pedazos de longitudes de 100mm y 50mm

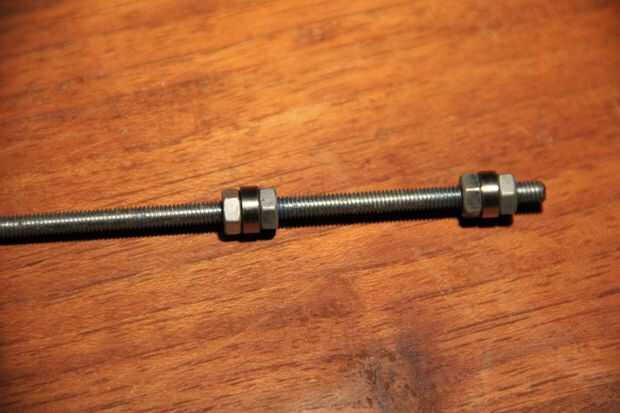

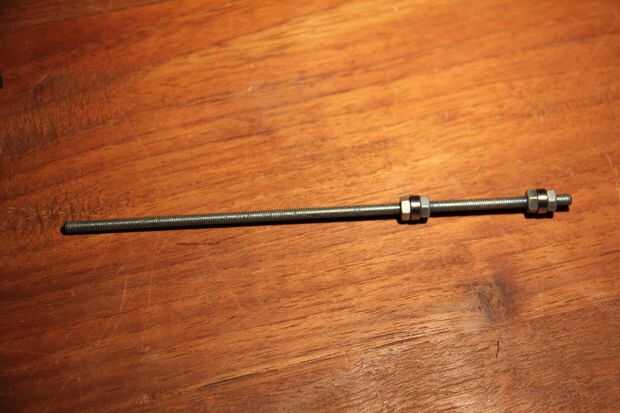

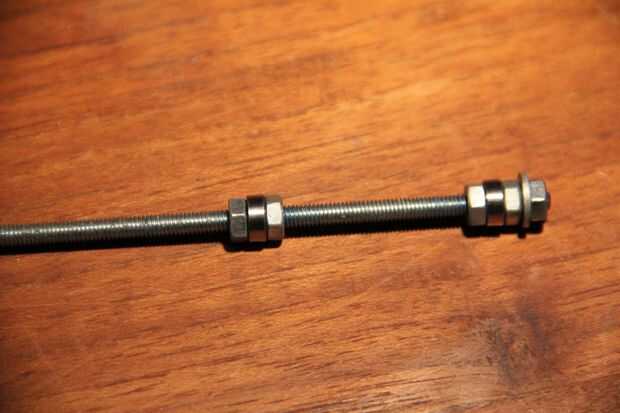

Luego coloqué dos rodamientos de 8x4x3mm de la varilla (tienes que calcular dónde colocar antes de loctiting en lugar) con loctite un poco de azul (mediana resistencia/243) en cada uno del anillo interior de cojinetes, teniendo cuidado de no obtener ningún loctite en cualquier otro lugar. (no es necesario que el rodamiento se asegurará a ambos lados por las tuercas de todos modos). Luego puede fijar los rodamientos con cuatro tuercas M4 (uno a cada lado de cada cojinete) y loctite azul un poco más (loctite lugar dentro de la tuerca y la parte exterior de la barra para la fuerza máxima). La pista exterior de cojinetes debe sobresalir un poco más allá de los bordes de las tuercas M4 permitiendo que el interior del tubo de fibra de carbono para correr en la pista exterior de cada rodamiento en lugar de las tuercas de. Si las tuercas están demasiado grandes usted puede redondear las esquinas con una herramienta rotativa o hasta que son más pequeños que los rodamientos. Las tuercas también solamente deben apretar a los lados de la raza interna permitiendo la raza externa giren libremente.

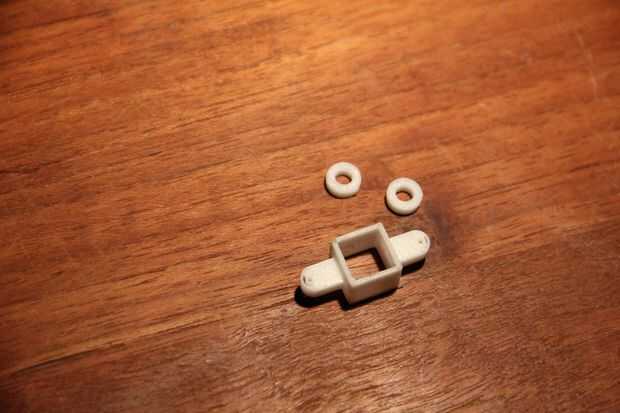

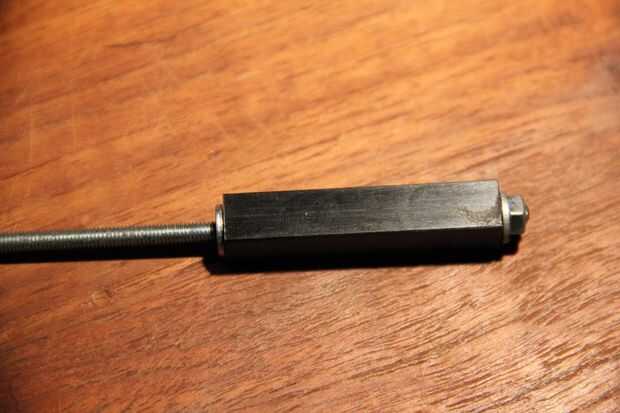

Una vez el cojinete puede colocar el tubo de fibra de carbono de 50mm sobre los cojinetes y fijarla con una tuerca y una arandela en un lado y una, 3D impreso separador y la tuerca en el otro lado. Las arandelas deben apretar las tuercas en el lado externo de cada cojinete no en la longitud de 50mm de fibra de carbono. Esto permitirá que la fibra de carbono giren libremente sobre el cojinete.

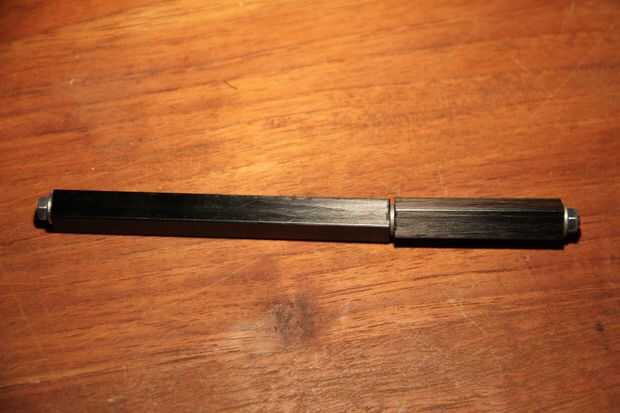

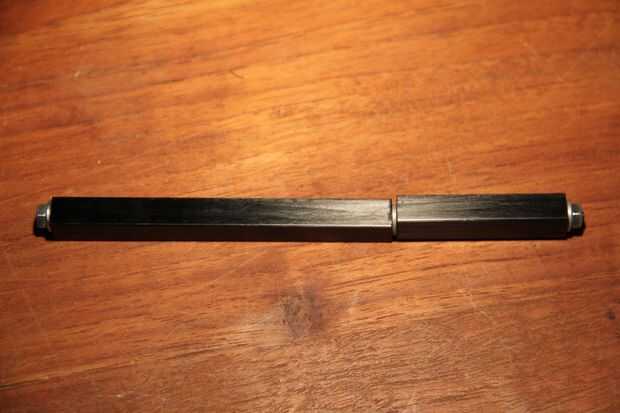

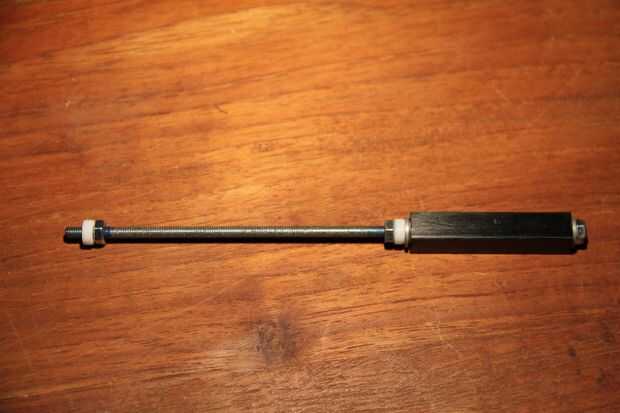

Ahora puede colocar al último separador impreso 3D en el otro extremo de la varilla de M4 asegurado en su lugar por una o dos tuercas (no necesita dos tuercas pero puede sacudir por dentro del tubo con una única tuerca). El tubo de fibra de carbono 100mmm puede deslizarse sobre los espaciadores y asegurado en el final con otro combo de arandela y la tuerca. El tubo de 100mm no debe poder girar libremente.

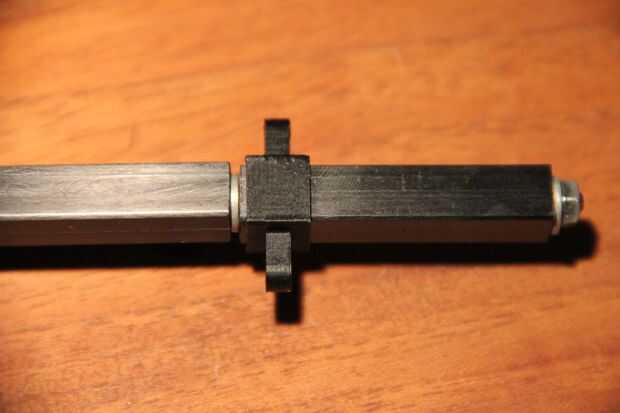

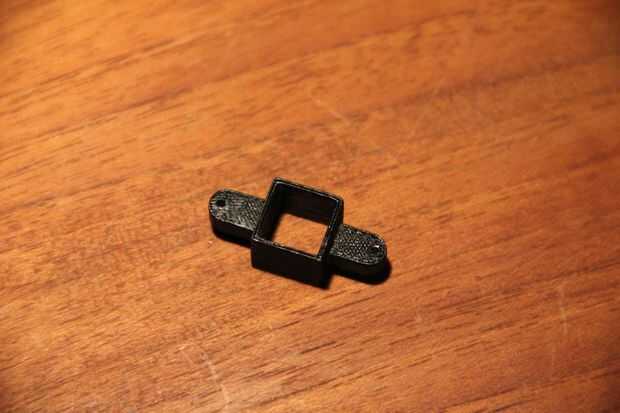

El servo impreso 3D conector thingo entonces puede ser colocado sobre el extremo corto, giro de la pluma de la cola (después de ser pintada de negro obviamente)
Recuerde loctite todas las conexiones de metal a metal. HACER no loctite las piezas impresas 3D como loctite va a comer lejos en ABS
