Paso 36: Sujetando la KK2
Porque nuestra estructura es bastante pequeña, todo lo que necesita para ajustarse firmemente. Porque no quiero picar todo a la longitud exacta para que todo lo podía utilizar en proyectos posteriores necesitamos un lugar para ocultar los cables sueltos. Porque todavía queremos nuestro tricopter doblar, el área entre las dos placas no es una opción tan viable como con un quadcopter estándar. Para evitar estos problemas yo simplemente rellenos todo que lo posible bajo la KK2

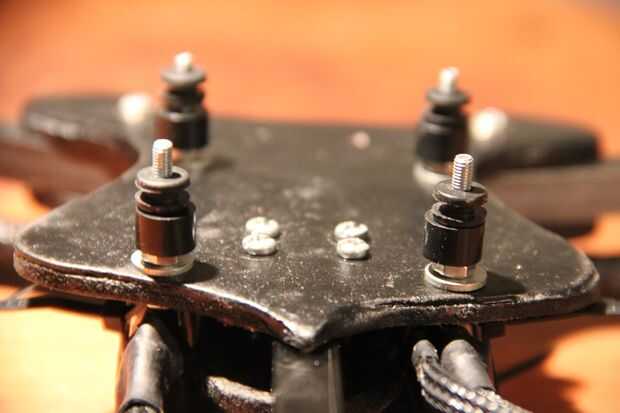

Los postes para la KK2 a montarse se configuran con espaciadores para mantener la KK2 tan elevados como sea posible (por lo que podemos encajar nuestra basura por debajo de ella). Personalmente utilicé una Arandela gruesa, tuerca M3, espaciador de Mecano y un ojal de goma para la Junta a la altura correcta. En cualquier caso, un ojal de goma es imprescindible para evitar las vibraciones atornillar con la KK2. La KK2 debe montarse con los botones en la espalda y la flecha blanca grande hacia el frente de la tricopter. Tenga cuidado de no poner su KK2 demasiado alto si no no claro las hélices

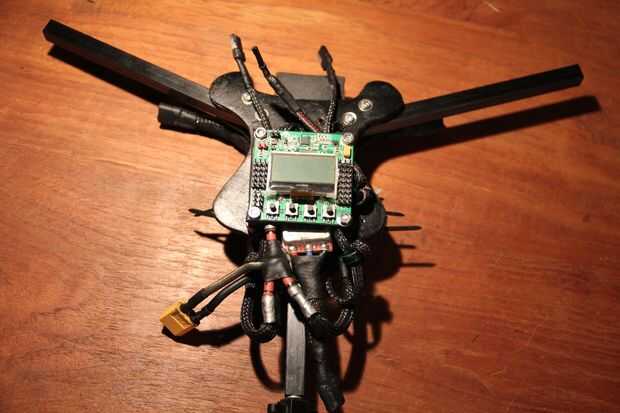

La KK2 se coloca sobre todo lo que hicimos en el último paso. El arnés Y todos los anillos de ferrita como los extremos de los cables de señal deben atenerse la los lados de la KK2 otra manera que no pueda obtener la KK2 descansando en los ojales. Esto es donde la espuma que coloca en la parte posterior de la KK2 en uno el paso anterior entra en juego para evitar cortocircuitos en la KK2 en nada por debajo de ella como el disipador de calor grande de la ESC.

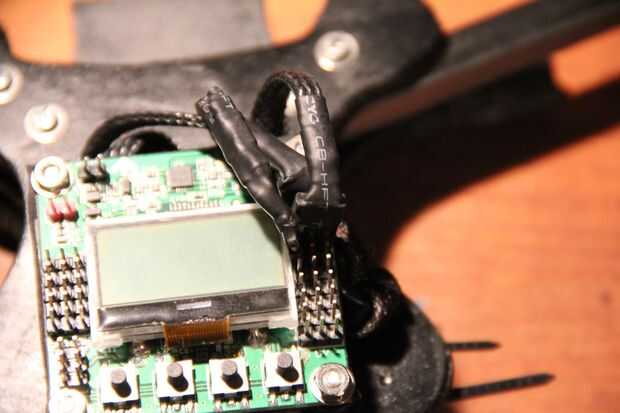

Los cables de señal pueden conectarse entonces la KK2 según la disposición del motor (salida de uno es para el motor izquierdo, dos para la derecha y tres para la parte trasera. Salida cuatro más tarde se conectarán a nuestro servo). Recuerde que el poder de BEC de la ESC de sólo debe llevarse a las salidas de primeras y la segunda razón por la cual la tercera salida sólo tiene un cable de señal. (el servo se queda todos los tres cables como es tomar el poder de los rieles en lugar de suministrarlo).

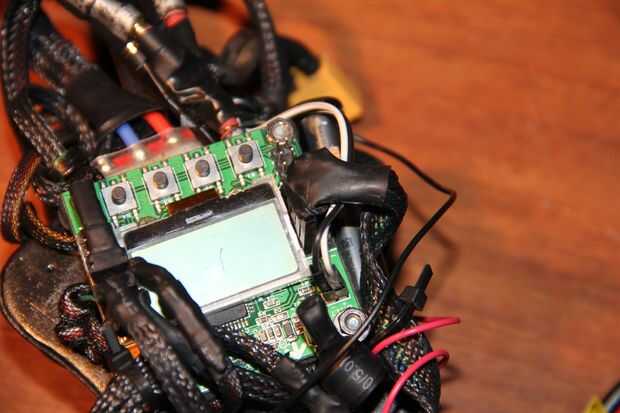

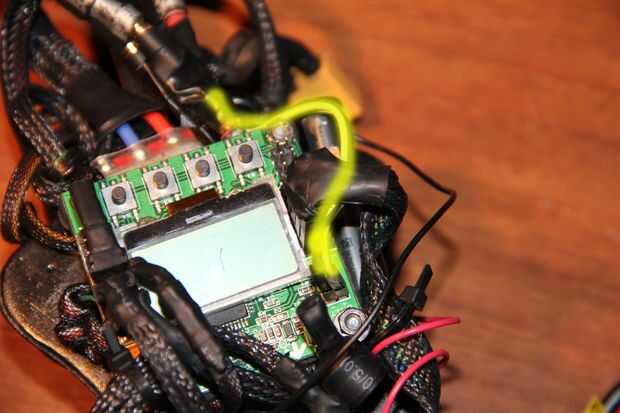

En la última foto se puede ver donde he enchufado los puentes de lo arnés Y a la KK2. Esto nos permitirá leer el voltaje de las baterías directamente fuera de la pantalla seguro de la KK2 y también nos dejó utilizar zumbador de KK2 (o en mi caso lo canto) como una alarma de baja tensión para saber cuando a la tierra.
