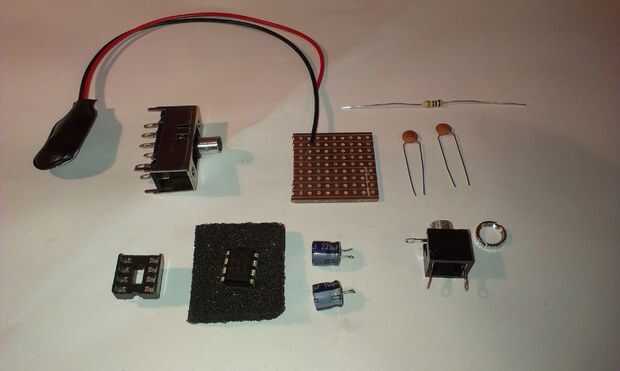

Paso 1: construcción del amplificador
condensador de cerámica de 1 x 0.047 uf
condensador de cerámica de 1 x 0,01 uf
condensador electrolítico de 1 x 220 uf
condensador electrolítico de 1 x 100 uf
resistencia de ohmios 2 x 10
1 x 8 pines es chip
1 viruta del ic x lm386
1 x auriculares
interruptor x 1
1 x rojo led
conector 1 x 5v batería
1 placa de circuito de x perf

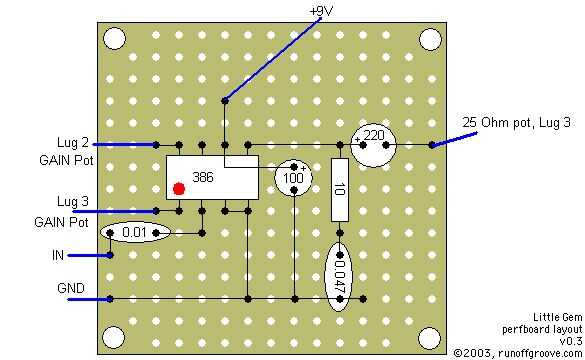

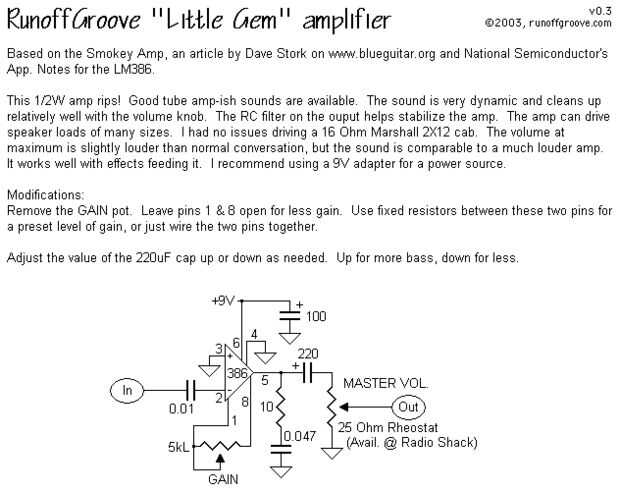

Hay un montón de amplificadores diferentes basadas en el chip lm386 que decidí usar una versión modificada del runoffgroves joya. Voy a asumir que tienes algunos conocimientos de electrónica, como leer un diagrama de curcit y cómo construir un curcit si no hay un montón de tutoriales en línea realizados por personas con más experiencia que yo; )
este es un buen punto de partida
Las modificaciones en el diseño del curcit son principalmente reducir el número de piezas utilizadas para mantener el amplificador tan pequeño como sea posible

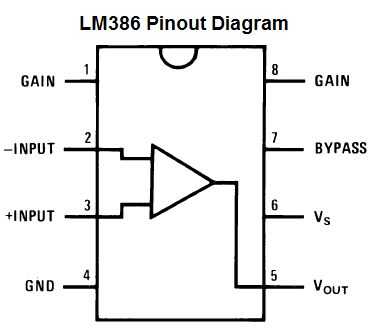

1. dejando de lado el pote de ganancia por cable entre pines 1 y 8, no quería un sonido saturado y quería mantener el número de agujeros que tuve que taladrar la placa cero al mínimo
2. dejando de lado el pote de volumen de salida en el pin 5 como usted puede controlar el volumen y el tono con los controles de guitarras
3. dejando el condensador de 110uf perno 6 gnd (entrada de + 9v) y utilizando entre el pin 7 (bypass) y gnd encontré que esto ayudó a estabilizar el amplificador y detener cualquier oscilación

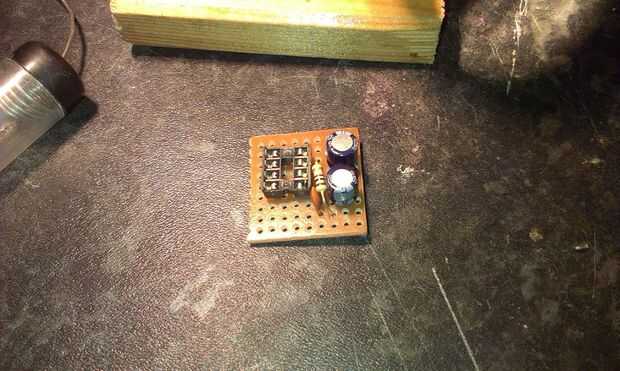

punta; uso una tira completa en el tablero de perforación para la conexión de gnd (ver Ilustración2) ya que hay varios hilos debe conectarse a tierra

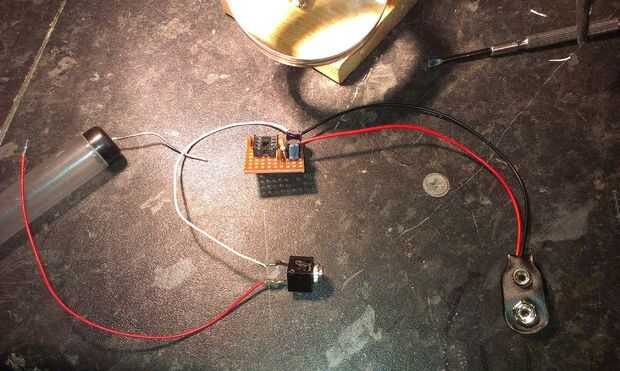

Ahora usted puede construir el arnés de cableado
1. soldadura de las resistencias a la + lado del led y conecte esta a la salida del interruptor y soldar un cable al - lado del led y conecte esta a gnd del amplificador
2. soldadura el + del conector de la batería a la entrada del interruptor y soldar un cable desde el lado de salida del interruptor a la entrada de 9v en la soldadura del amplificador (pin 6) - lo del conector de la batería a tierra del amplificador de
3. soldadura de 2 alambres anexarlo a la toma de auriculares a la salida del amplificador (pin 5) y el otro a gnd
4. soldar un cable al entrada de audio amp (pin 2) y uno a la tierra estos se conectará a la toma de jack de la guitarra

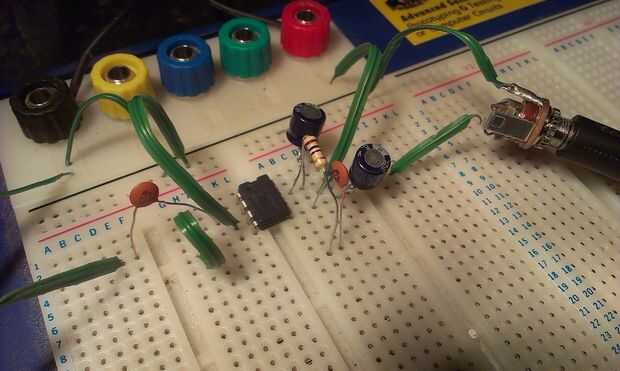

5. ahora es un buen momento para probar el amplificador antes de instalarlo en la guitarra así que conecte una batería y conecte unos auriculares, el cable de entrada hasta la punta de un cable de amplificador de cinta y tape el cable de gnd a la manga del cable amp enchufe el cable de guitarra y si todo te funciona debe ser capaz de tocar la guitarra y escuchar por los auriculares
punta; después de conectar los cables al partido amp ellos en pares es decir energía, entrada, salida y sandwich los cables emparejados entre dos trozos de cinta aislante, esto hace que sea menos probable te pega o enredar los cables en cualquier cosa dentro de la guitarra (Foto 8)
