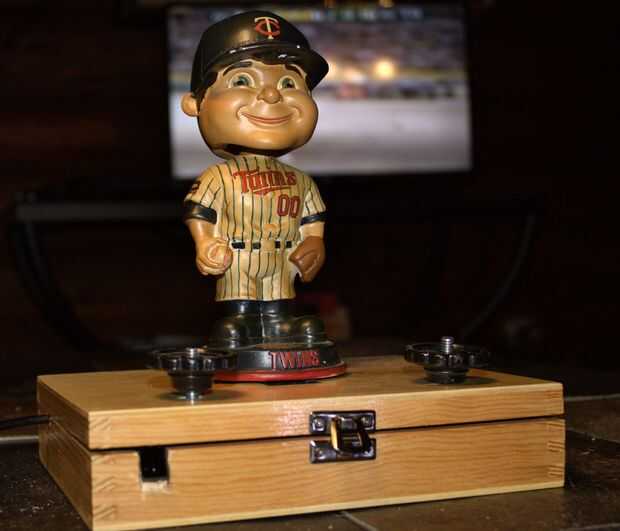

Pensé que sería divertido crear un automático Bobble-head Bobbler algo que puede despertar ese viejo cabeza de resorte y obtener de él, asintiendo con la cabeza. Finalmente encontré el tiempo para un trabajo justo a tiempo para ser un regalo de Navidad (y por supuesto, ser objeto de un nuevo Instructable).
Fase de concepto: Primero pensé que usaría un equilibrio de motor para este proyecto vibrante. Son fáciles de encontrar o hacer y de bajo costo. Pero el tipo que encontré, motores de simple afición, eran demasiado débiles para mover una cabeza bobble pesada, por lo que pasó a un Servo barato ($2,82 de eBay).
También pensé acerca del uso de un sensor de los sonidos o un sensor de movimiento para este proyecto, pero un amigo elaboró un programa para hackear cualquier mando a distancia IR básica primero utilizando un Arduino y un IC ATTiny85 menos costosos (que la versión del bobbler bobble-head será el próxima)
Piezas necesarias:
- Arduino Uno (como se mencionó anteriormente en mi Instructable siguiente te voy a mostrar cómo llevar este proyecto a un chip ATTiny85 mucho menos costoso). Utilicé el adaptador de pared para el cable USB para la energía.
- Sensor de infrarrojos (IR) http://www.adafruit.com/products/157
- Servo - SG90 9 g Micro Servos (destinados a aviones RC, otros servos funcionaría así)
- Mando Universal genérico - tenía una colocación alrededor, pero estos se pueden encontrar en el fondo de comercio así.
- Alambre - para llegar a de los componentes a la Junta
- (Opcional) - muelles pequeños - usé 2 muelles en espirales, estos no pueden ser necesaria si tienes luz bobble jefes
- Cuadro de proyecto - encontré pequeñas cajas de madera en la tienda de excedentes del Ax-man por $2.50
- Madera - a la distancia desde la parte superior al fondo de la caja de la calza para que el servo quede
- 2 tornillos #10
- 4 tuercas (yo usé 2 fingernuts, lo que es fácil de ajustar el nivel de bobble ;-))
- 2 arandelas - útil para mantener el resorte en su lugar
- 2 tornillos - para conectar el Servo
Herramientas necesarias
- Taladro
- Sierra
- Soldadura de hierro
- Termocontraíbles o cinta
- X-acto cuchillo para ajustar la apertura para el Sensor de infrarrojos y cable
Video del Bobbler Bobble-head en acción
