Paso 1: El esquema y el código para el Bobbler Bobble-head
El cableado y código para este proyecto son sólo ligeras variaciones de estos Introducción a tutoriales de Arduino
El código:
En el primer Tutorial hay una sección que te muestra como leer un comandos de infrarrojos. He utilizado un mando de GE y usando el tutorial fue capaz de atrapar la salida para los botones que quería controlar en el dispositivo. La salida del programa tutorial es una matriz que puede utilizarse en un bucle If-then-else esperando los botones de la derecha para presionar. Sucede la acción de bobble en esta rutina cuando el usuario presiona el botón #1 del mando a distancia. Usted puede también encontrar útil añadir un LED a parpadear mientras depura este decodificador ir, para la prueba o simplemente por diversión.
El cableado:

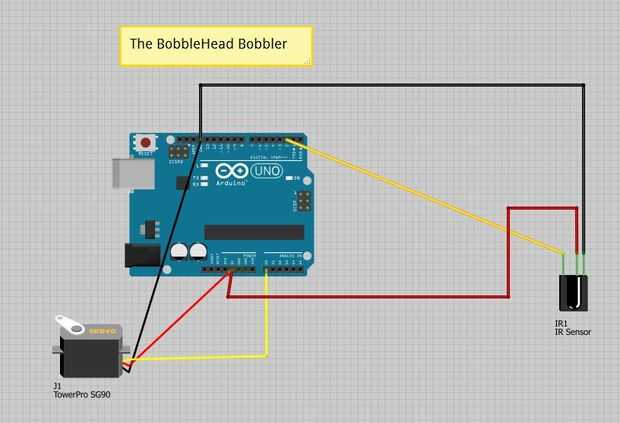

Aquí se muestra el esquema básico. Sólo tiene que conectar el cable de salida amarillo del sensor IR al pin digital 2 y también conectar a tierra y 5V potencia. Conectar el Servo como sigue
- Conecte el cable rojo del servo a 5V de Arduino el
- Conecte el cable de servo negro/marrón a masa de Arduino
- Conecte el cable blanco/naranja servo al Arduino analógico 0
Recuerde, la matriz One_IRSignal [] tiene que cambiar ligeramente basado en la salida del control remoto que está utilizando.
