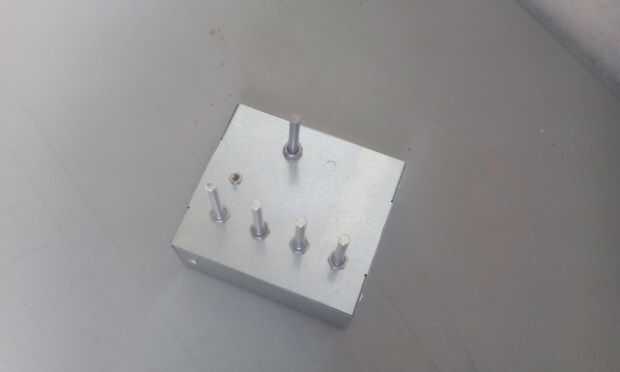

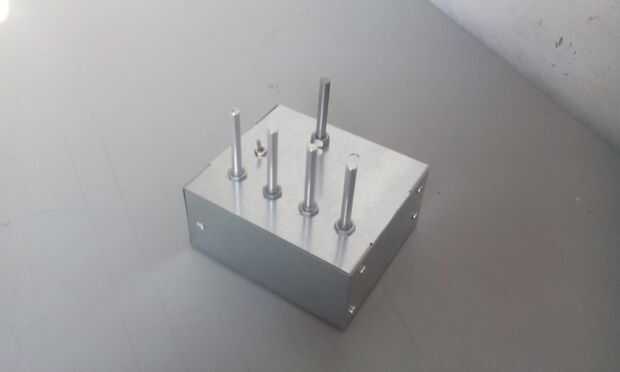

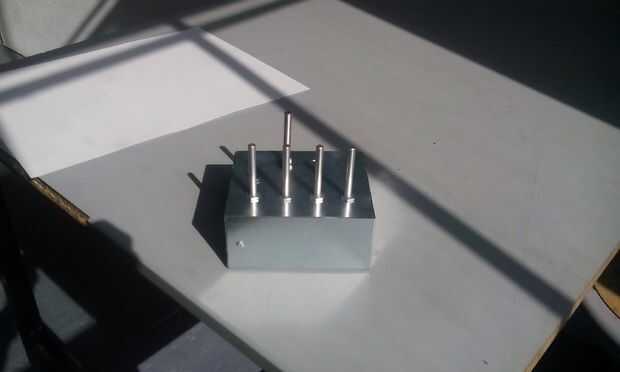

Aquí es mi Auduino que hice para un proyecto escolar. He estado usando el Auduino por un tiempo sin vivienda y decidió que era tiempo de hacerlo en un recipiente pequeño. Cuenta con cuatro potenciómetros de ohmios de 5 kilos y una perilla que gira una puerta expone una fotorresistencia para un efecto casi theremin. Tiene un encendido y apagado interruptor y un conector de 3,5 mm cabeza teléfono. La única máquina motorizada que utilicé para este era una metal Sierra de cinta. Si no tienes acceso a uno que puede fácilmente prescindir de uno, mediante la sustitución de lengüetas con los soportes. Espero que ustedes chicos construcción sobre lo que has presentado y hacer sus propios diseños y compartirlos conmigo.
Lo que se necesita:
Un Arduino rev 3 arrancado con Auduino (referencia de este manual de reparacion para el paso final)
clip de la batería de 9 voltios con cañón macho
Un protoboard pequeño
26 calibre acero galvanizado 8 x 11 (consolidar para el tamaño de su estructura única)
Una pistola de remache
remaches, STD pequeña cabeza 1/8 pulgadas
4 arandelas de presión
4 potentiometeres, 5 Kilo ohmios de shack de radio (http://www.radioshack.com/5k-ohm-linear-taper-potentiometers/2711714.html#.VPIm4SygTTo)
Resistencia de una foto
Lleva una bobina de metal
Pinzas
Un interruptor ( http://www.radioshack.com/spst-pc-mountable-submi... )
Verniers Digitales
Plaza de T
Un conector de teléfono central de 3,5 mm
(1) barra de pulgada cuarto (yo usé de acero, http://www.mcmaster.com/#standard-steel-rod-stock... )
Un hilo de 1/4 20 cuenta morir (a la barra del hilo de rosca)
Una caja de tuercas hexagonales con un hilos 20 ( http://www.mcmaster.com/#hex-nuts/=w3wqd9 )
Una plaza de ingeniería
Un vicio (para agarrar la barra)
8 tuercas y tornillos pequeños, utilicé unos de 1/8
Un cuchillo para uso general
Un punzón
Una pistola de pegamento caliente
una perforadora con un 11/32", 1/8" bits y broca de 3/32"
Finalmente accede a una dobladora de chapa
Opcional:
Sierra de cinta metal
