Paso 3: Pieza superior y unos orificios
Recuerde desechar la idea de la 8 ficha y me fui con 4 pestañas en el lado corto de 4".

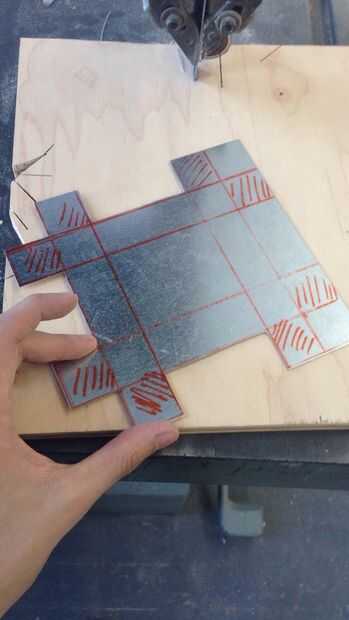

Ahora utilizamos el metal Sierra de cinta y el cortador de la hoja para cortar la pieza superior. Una plaza de 4 "x 4,5" con 2, 1 "x 1" lengüetas de la parte 4". Finalmente doblar estos y fije a las paredes laterales.
Muy bien, así que vamos a cortar los agujeros para 4 potenciómetros, el encendido y apagado, un agujero para el botón giratorio y un agujero más para la fotorresistencia.
I medir la circunferencia de la parte inferior del potenciómetro y espacio hacia fuera uniformemente, sobre la pieza superior. Estoy considerando el espacio que se ocupará de los tornillos de máquina, para no obtener apuñalados el potenciómetros. Usé una escuadra para hacer mi cuadrado de líneas.

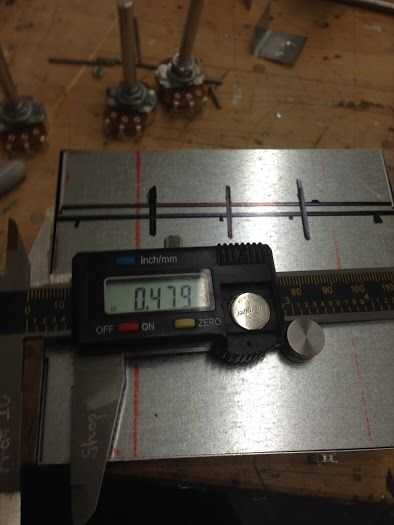

Utilizar los calibradores digitales para encontrar el centro del contorno de los potenciómetros

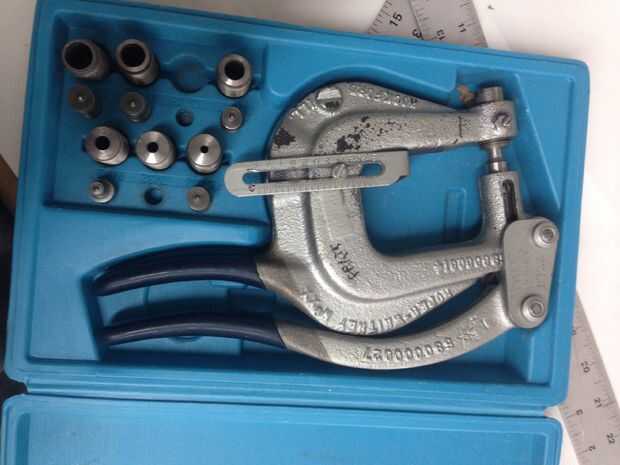

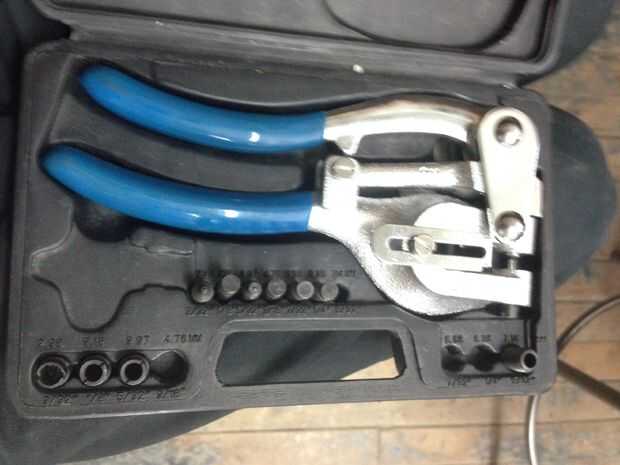

Hacer una guía para el sacador de agujero utilizando el punzón para marcar ligeramente el centro del contorno de los potenciómetros. Esto ayuda al agujero de sacador poco línea sí mismo para arriba.

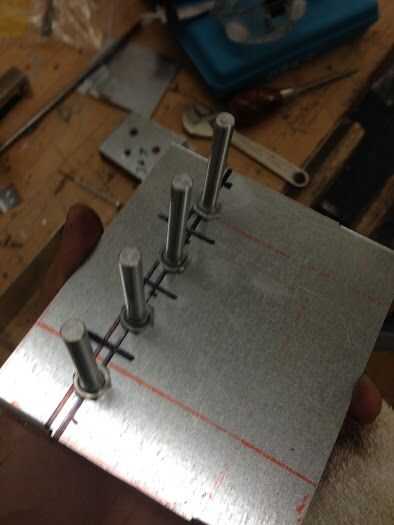

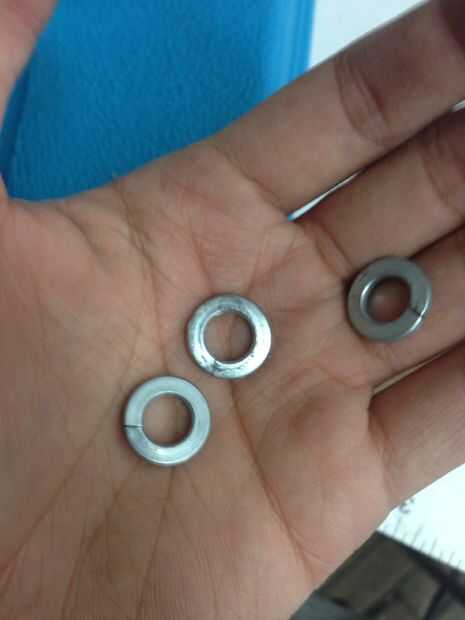

Utilizar la perforadora con una broca de 11/32 para cada potenciómetro. Asegúrese de que tener arandelas para compensar el poco muescas en sus potenciómetros.
Entonces hago un agujero minúsculo por encima del primer agujero de potenciómetro, para mi interruptor. Yo utilice una broca de 3/32 para éste, medido y marcado con un cuchillo y la lezna. Asegúrese de que el interruptor no está tocando la base de cualquier potenciómetro!
Ahora dos agujeros más para la fotorresistencia y el pomo de la puerta giratoria. Línea de dos orificios de 1/4 con los 2 orificios de medio del potenciómetro. No tengo una medida exacta de cuánto se les debe desde el borde, pero alrededor de la mitad una pulgada sería lo ideal.
Último agujero. Una perforadora rápido para la cabeza de 3,5 mm teléfono jack, puede usar la broca de 11/32 para esto. Coloqué el agujero de detrás y más a la derecha. No importa donde colocar esto, simplemente no obscurecer la fotorresistencia de la luz.
Hay que ir, 8 agujeros de la parte superior. 4 agujeros de potenciómetro, interruptor, uno para la barra giratoria, uno para la fotorresistencia y uno para la conexión de audio.
