Paso 6: finalmente!

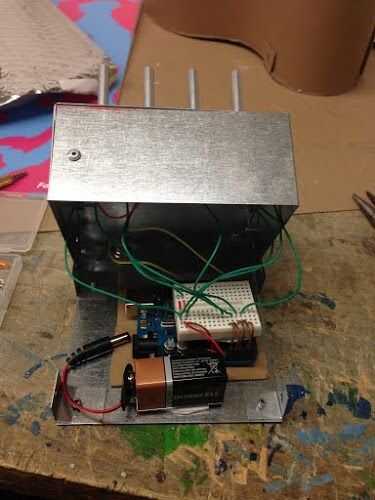

Aquí está el final, al conectar el Arduino y los tornillos.
Por favor disculpen las tripas desorganizadas de esta cosa.

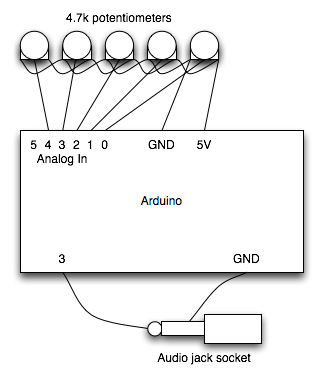

Usé cinta dobles del palillo sobre un trozo de aglomerado para unir a la placa inferior de la caja, uno para conectar el Arduino para el conglomerado. Luego otra pieza para la placa encima de la Arduino.follow este esquema para conectar los cables a los potenciómetros y el conector de audio:
La fotorresistencia se podría unir a cualquiera de los 5 parámetros (2 granos, una frecuencia, decaimiento para ambos y un campo) como sabio tan sus potenciómetros. Asegúrese de que su fotorresistencia está montado debajo del agujero donde entra luz. Si desea que su no recepción la manera de ajustar la distancia como mejor parezca.
Yo no la soldadura mi conduce hacia abajo, utilizadas pinzas con conector de ellos hasta el potenciómetro conduce
La batería de 9v del palillo abajo con cinta de doble palo y conectar el cañón a la toma del poder femenino de la Arduino. Cortar el cable rojo y conecte el cable al conmutador lleva, estos deben soldarse, pero podría prender en el lugar con los alicates.
Doblar las lengüetas de las placas superiores y perforar los agujeros 1/8 en las fichas y piezas laterales coincidentes. El pomo de la puerta giratoria a la placa superior del tornillo en el switch, potenciómetros (use las arandelas de bloqueo), jack de audio y utilice los tornillos de 1/8 con tuercas correspondientes para fijar la placa superior a los lados.
Ahora sólo caliente pegamento la tuerca 1/8 en el interior de los soportes inferiores y sobre listo.
Opcional: Fijador de spray de uso para evitar que se oxiden los bordes que se han cortado. Para las partes sin tocar el proceso de galvanización debe evitar que se oxiden.
Gracias por leerme. Por favor, hágamelo saber si usted tiene preguntas y comparte lo ha hecho.
