Este Instructable le mostrará cómo construir versiones ligeras, eléctricas de un par de aeroplanos de RC clásicos rápida y barata utilizando algunos métodos simples. Aparte de un cortador de espuma de alambre caliente muy simple, que voy a mostrar, hay ningunas herramientas especiales requeridas. Usando estas técnicas y materiales, debe ser barato y rápido que puede experimentar con sus propias versiones de tus favoritos fácilmente y probar muchos diseños diferentes con diferentes configuraciones de perfiles, diedro del ala, longitud, etc..

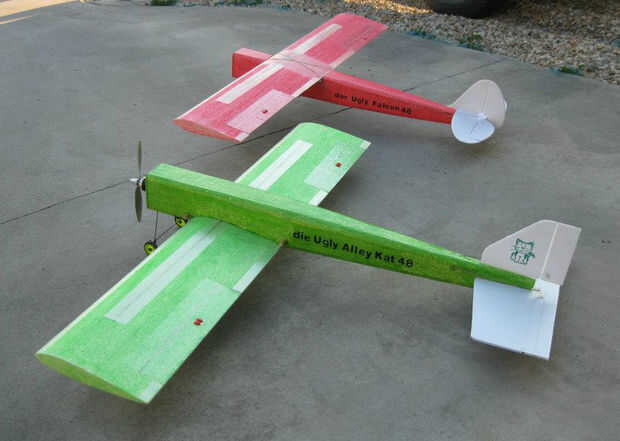

El impulso para este proyecto fue Das Ugly Stik, diseñado y construido por Phil Kraft en la década de 1960 como una rápida construcción, semi aeroacrobacia avión para probar sus radios (aquí). Resultó ser uno de los mejores, volar, aviones de RC más populares siempre. Mi objetivo era poder probar varios diseños de aire avión rápidamente y barato. Un buen ejemplo es la foto de arriba que muestra dos esencialmente idéntico aviones excepto que uno es hombro-ala y uno es ala baja que fueron construidas para resolver el debate acerca de que era mejor para perro-luchar - alto o bajo.
Mis parámetros de diseño debían tener una envergadura de alrededor de 4 pies (1220 m m) manteniendo el peso por debajo del límite de Park Flyer de 2 libras (907gm / 32oz) para poder utilizar ésos electrónica barato, fácilmente disponible, teniendo características de vuelo semi-acrobático agradable y estable. Por eso, la mayoría de mis técnicas y materiales se centra en peso mínimo con refuerzo estructural adecuada cuando sea necesario.
Puesto que este Instructable es más acerca de diseño y construcción de sus propias versiones de aviones clásicos, en vez de construir réplicas exactas, he añadido una serie de enlaces útiles de diseño al final.
Especificaciones de diseño
- Envergadura: 47,7 pulgadas (1206,5 mm)
- Acordes de ala: 9,25 pulgadas (235 mm)
- Diedro de ala: 1 pulgada (25,4 mm)
- Ala de ángulo de incidencia: 1,9 grados
- Centro de gravedad: 3 pulgadas (76 mm) detrás de vanguardia
- Longitud total: 44 pulgadas (1118 mm)
- Estabilizador: 18 x 7 pulgadas (457 x 178 mm)
- Timón: 7 x 5 pulgadas (127 x 178 mm)
- Motor: Turnigy XP Sk 35-30 1400kv
- Hélice: APC 10 x 7 lento vuelo
- ESC: Castillo creaciones 36 amp
- Batería: Thunderpower 3S 2100mah LiPo
- Servos (4): Hextronic HXT900 9 gm
- Radio: Airtronics RDS 8000 2,4 GHz FHSS
- Todo para arriba peso: 850 gramos (1,87 kg) (30 oz)
