Construir bajo contador de iluminación LED que las rocas! (2 / 8 paso)

Paso 2: Construcción: soldar el LED a las estrellas...

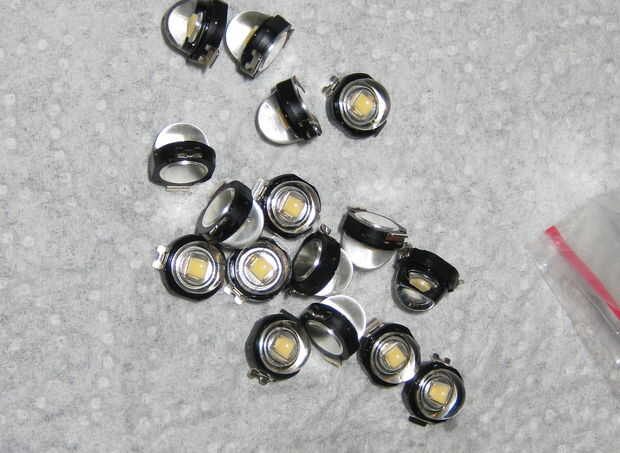

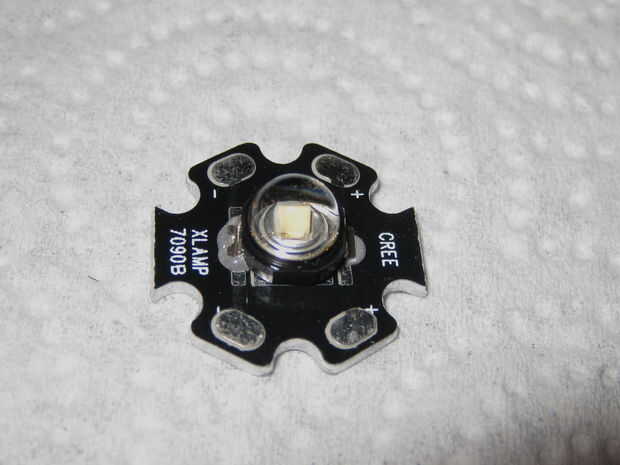

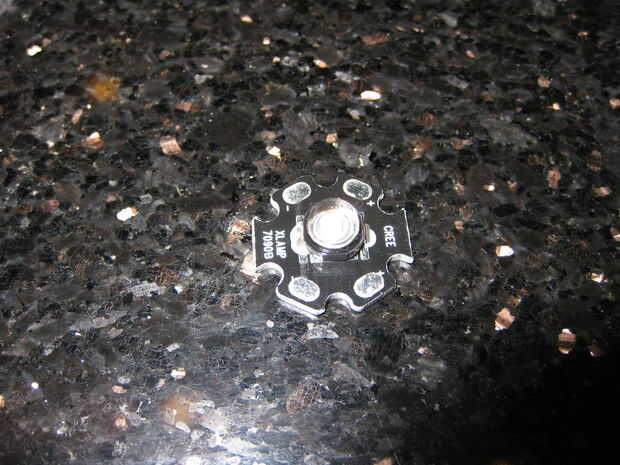

Mi primer desafío fue montar el LED en un PCB de estrellas. Al principio pensé que podría soldar estos a mano y todo lo que necesitaba era encontrar la monta de estrellas LED. Encontré algunos de Digikey (búsqueda LED estrella PCB) pero el precio era un poco empinado. Entonces encontré que Deal Extreme tenían por mucho menos. Pedí algunos para experimentar. Es decir cuando se enteró que mano para soldar estos fue un no go. Después haciendo algún detective todo lo que la gente se convierte eléctrico sartenes en superficie de montaje de estaciones de soldadura. He pedido algunos de goma de la soldadura digikey:, leer en el perfil de temperatura de soldadura para LED y condujo a Walmart a comprar una sartén. Encontré que girando la sartén para el ajuste más bajo pude conseguir el ritmo adecuado de calefacción, entonces cuando llegué a la parte de la gráfica donde la temperatura debe pico gire alta hasta que la soldadura vuelva a fluyó entonces apagar la placa y dejarla enfriar. Se reunió con el enfriamiento de la parte del gráfico. Controla todo el proceso con un pirómetro de contacto no que tengo a la venta en el Puerto de carga. Mi hijo estaba fascinado con esto y todavía utiliza a ver cómo caliente o cosas frías. Era un proceso manual, pero que podía hacer cerca de 50 LED una vez así que no hay problema!

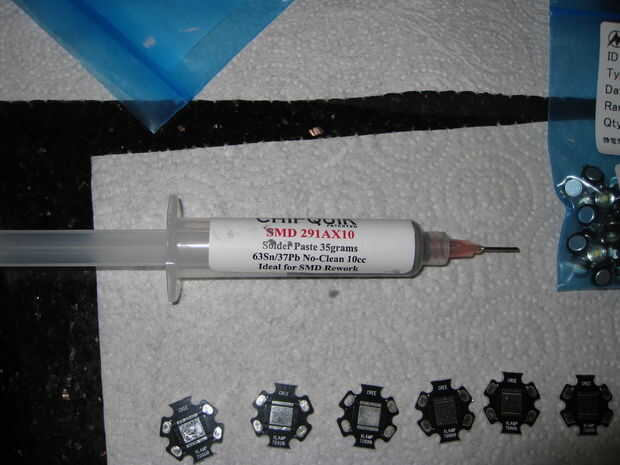

1. Poner pasta de soldadura en el + y – de la PCB de la estrella.

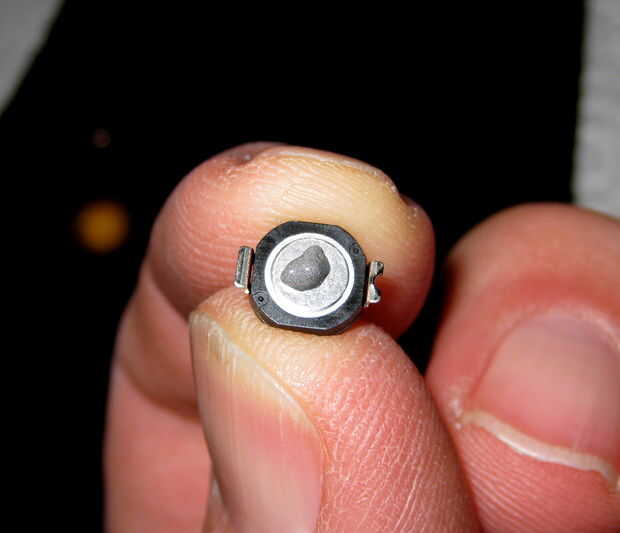

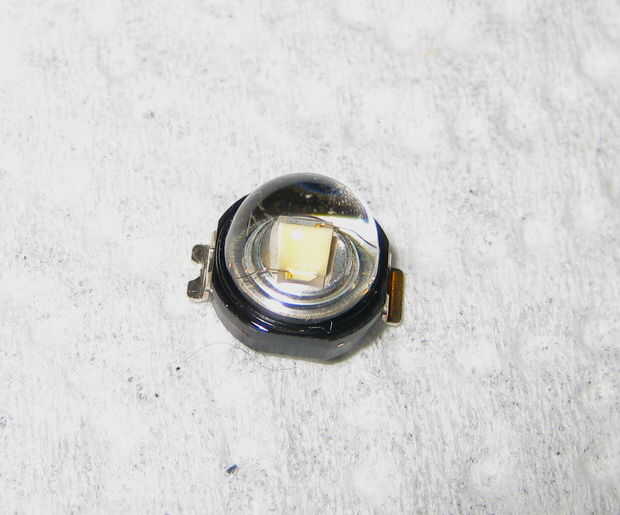

2. Poner poco de pasta de soldadura en la parte inferior del LED.

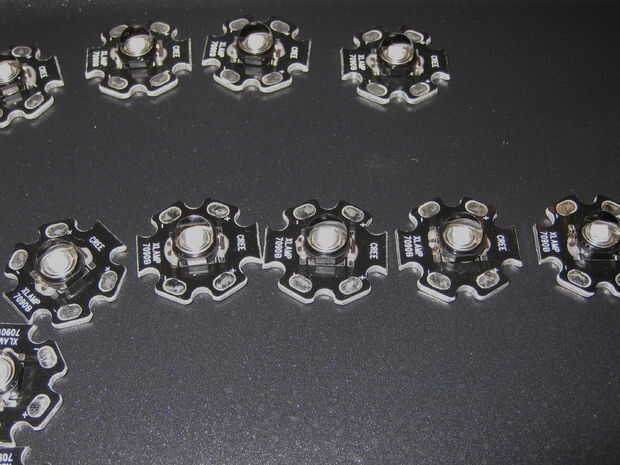

3. Colocar el LED en la nota de la estrella: ser muy cuidado de la polaridad correcta! + a + y - a -

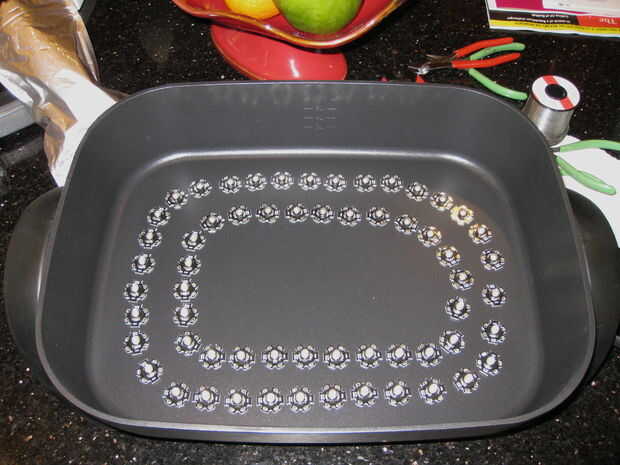

4. Poner todo en la base de la sartén eléctrico. He intentado mantenerlos uniformemente distribuido de las resistencias.
5. Enciéndalo para bajo monitorización de la temperatura hasta llegar a 150° C.
6. Gire a la temperatura de la sartén a alto hasta que la soldadura vuelva a fluir en algún lugar alrededor de 220 ° C

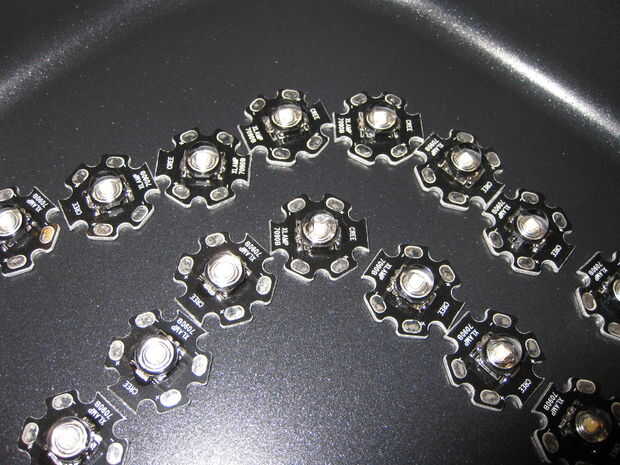

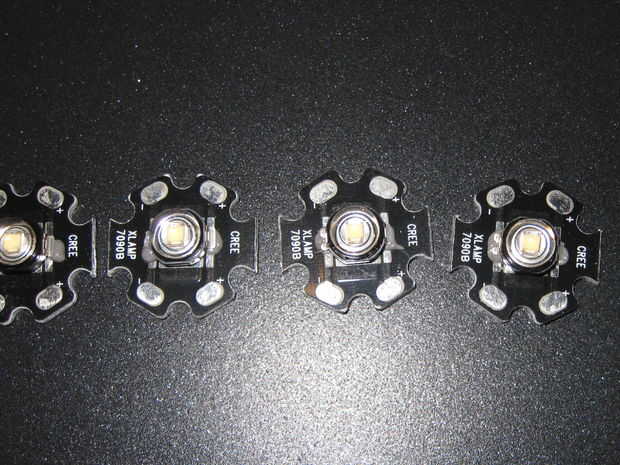

7. Cuando todos los LED han fluido nuevo, apagar la sartén y deje que se enfríe

Todo el proceso debe tomar 4-5 minutos o menos. Ver las fotos
