Paso 5: Construcción: alambre de LED

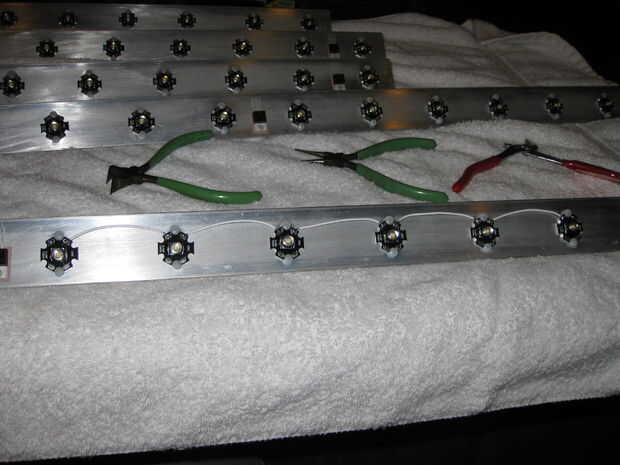

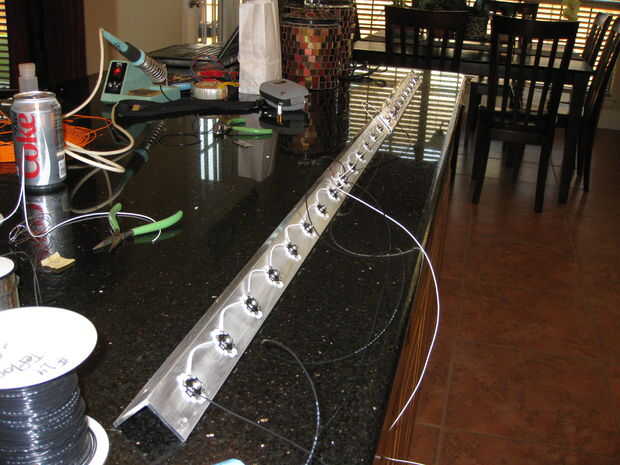

Usé alambre de calibre 22 y había conectado el LED en serie en las secciones de ocho. Para mis dos secciones de cinco pies que tenía la situación de tres pie pieza y una pieza de dos pies. Esto me dejó con tener dos LED para una cadena en una sola pieza de aluminio y los otros seis en el otro. Esto significó que necesitaba para conectar la cadena después de que les montara. Me encanta la soldadura bajo contadores y boca abajo.

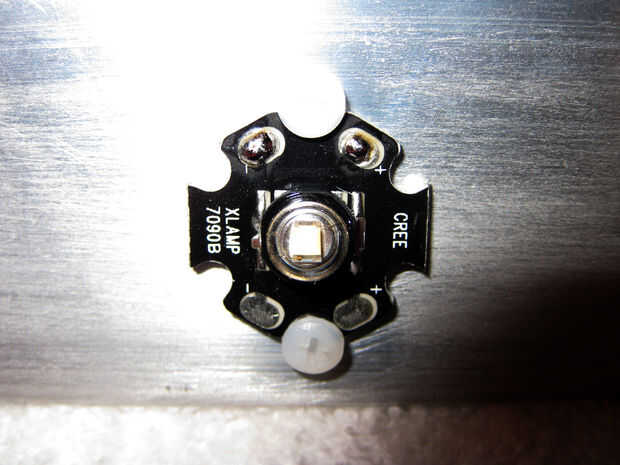

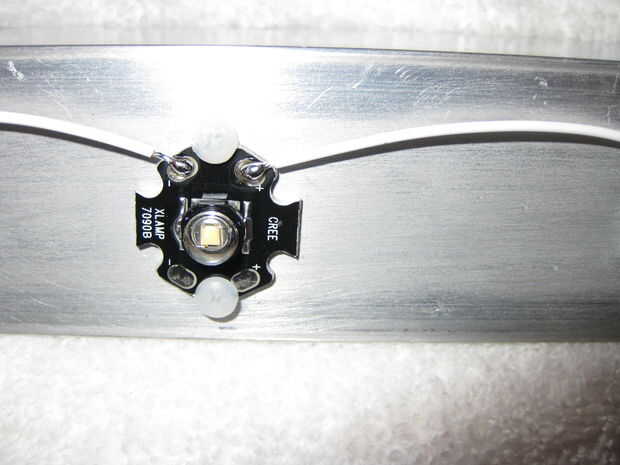

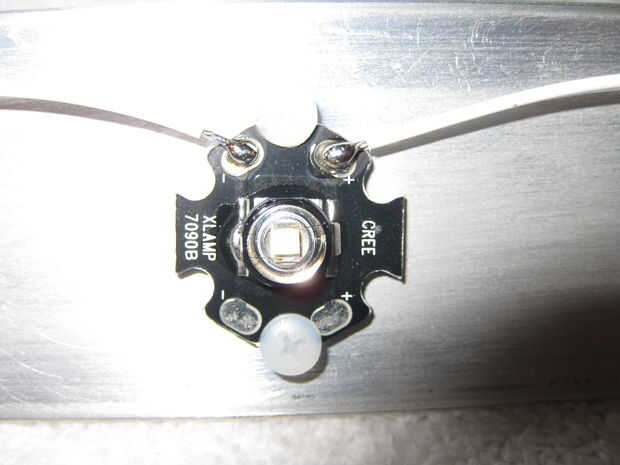

Primer paso aquí es soldar una pequeña gota sobre el + y = terminales en la placa de la estrella. Esto es un poco más difícil de lo que piensa y subir la temperatura en el soldador ayuda mucho. Entonces cada cable de la lata y con una punta limpia, ponga una pequeña soldadura en la punta y presione el cable en el blob hasta desembocar en.

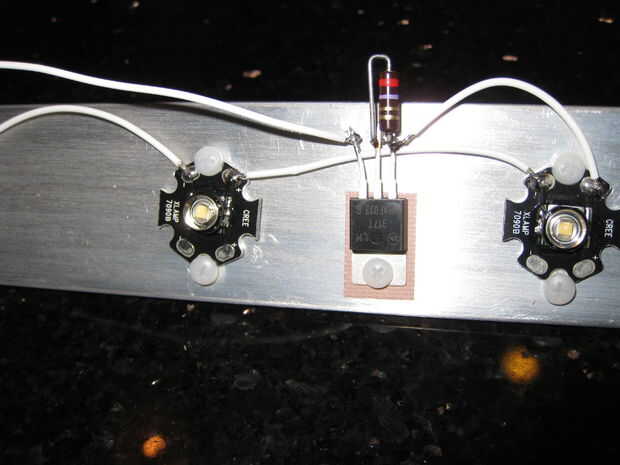

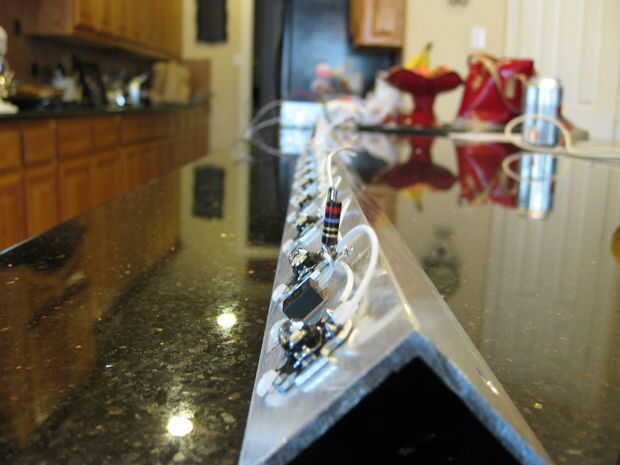

Conectar la parte superior de la cuerda del LED (me refiero al final con el + en él para el perno de ajuste de la LM-317. Ver el esquema. Tenía una sección que fue sólo el pie largo y sólo utilicé seis LED. Utilicé un transformador diferente para esta sección, un 18VAC uno. Esto me dio menos de una gota de voltaje por el LM317 y por lo tanto menos calor. He soldado los cables de tierra separado después de estimar cuánto tiempo sería necesario poder llegar a las fuentes de alimentación pero daisy encadenado el positivo conduce al Vin en el LM317 y dejó bastante extra para ir a la fuente de alimentación. Lo que nos lleva a las fuentes de alimentación...
