Construir bajo contador de iluminación LED que las rocas! (6 / 8 paso)

Paso 6: Construcción: fuentes de alimentación

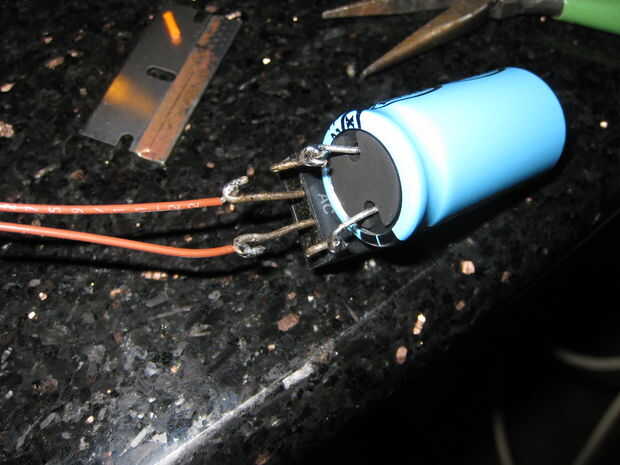

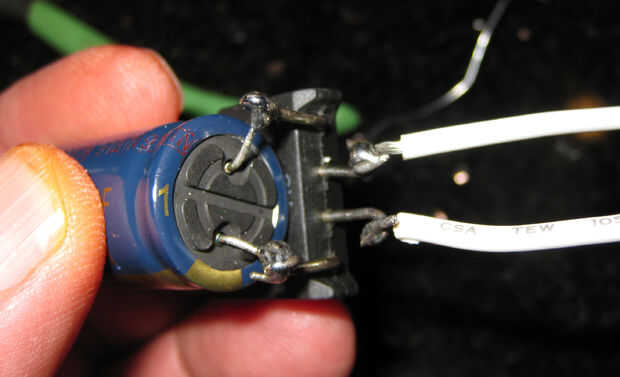

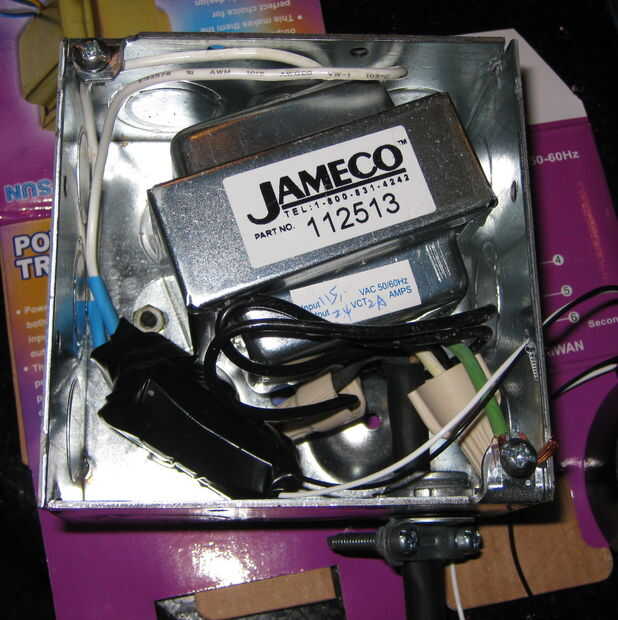

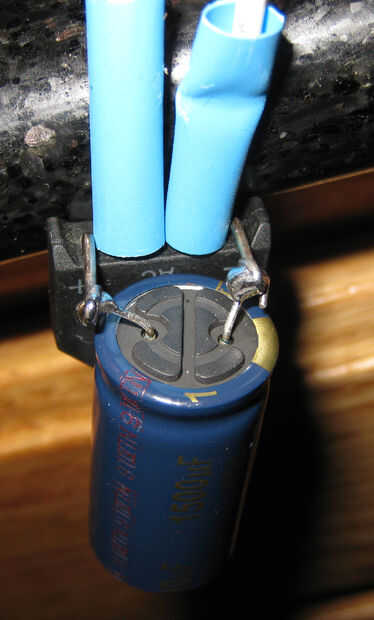

La fuente de alimentación es el clásico: transformador, puente de onda completa y un condensador. Al igual que el abuelo Jules solía hacer.  Tenía unos puentes ahí pero este uno es perfecto.  Entonces para filtro tapas estos trabajos grandes.  Construí los suministros en 2,5 pulgadas dual banda J-cajas. Estas son el tipo de cajas de metal que puede noquear a aberturas circulares y poner en descargas de tracción para cables en la caja. Me noqueó a uno de los recortes y en un alivio de tensión de ½". Esto es en el cable que utiliza para conectar la alimentación de CA. A continuación monte el transformador para la parte inferior de la caja mediante un tornillo 6-32 y la tuerca. Soldar el condensador para el puente rectificador que el + y – fueron correctos. Luego conecte los cables de 24 VCA a la entrada de CA en el puente. Si no está seguro acerca de que los cables son que, al lado de 115VAC tendrá una mayor resistencia DC que se puede medir con un MVZ. Mi transformador Lee unos 18 ohmios en el lado de 115VAC y sobre 2 en el lado de 24 VCA. Usé la tubería encogible para cubrir los cables AC y luego soldar cerca de 2 pies del alambre blanco y negro de baja tensión. Luego envuelve el conjunto rectificador y condensador en cinta eléctrica para aislarlo. 8 horas probar funcionamiento para asegurarse de que no consiguió en caliente. Para el lado de 115VAC, usé unos 2 pies de alambre de calibre 14 caucho aislado SOJ de Lowes. Basado en mis detalles que esto funcionó para mí. Puede que necesite hacer esto de manera diferente dependiendo de su uso. Parte posterior de la tira unas pulgadas de aislamiento externo y luego utilizando tuercas para alambre Conecte la línea y el neutro al lado del transformador de 115VAC. Conecté el cable a tierra para el caso de la caja de conexiones seguras. Sobre la misma longitud desde el otro extremo de la tira y exponer suficiente alambre de cobre para utilizar las tuercas para cable en la corriente que sale de la pared. Apriete el protector y está listo para instalar!
