Construir Banco de trabajo de este carpintero para aprender carpintería de la mortaja y espiga (11 / 12 paso)

Paso 11: Añadir agujeros de perro

Perro agujeros, cuando junto con su tornillo de banco, permitirá asegurar varias piezas tamaño firmemente al Banco para una variedad de tareas (lijado, cepillado, etc.). Una gran variedad de dispositivos de sujeción especializado están también disponibles, cada uno con su propia función única.

Simplificar las cosas mediante la creación de una plantilla:

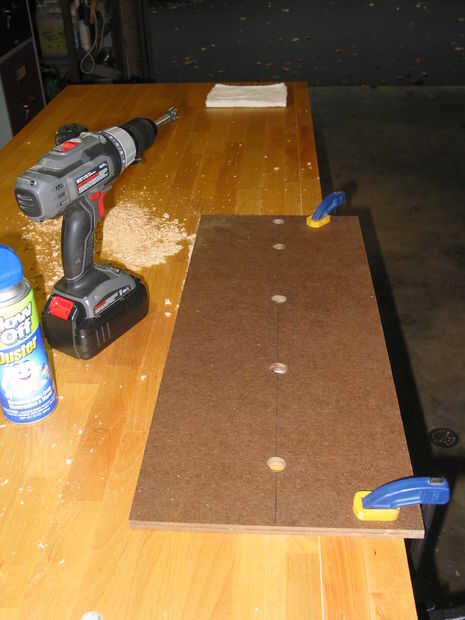

Una manera fácil de añadir agujeros de perro precisa, espaciados uniformemente a su mesa es crear una plantilla. Hice mi plantilla de una pieza de 1/4" madera prensada. Se perforaron cinco los agujeros de 3/4", espaciados 6" aparte en la tabla con una broca forstner. Después de taladrar el perro por el lado de la banca (como se ve en la segunda foto), un trozo de madera fue clavado en la parte inferior de la plantilla en la posición de los agujeros a lo largo del Banco. Mientras que este diseño es bastante típico para una mesa de trabajo, el número de agujeros de perro que decide utilizar así como la colocación y espaciamiento es totalmente hasta usted. Aquí hay una explicación de por qué puse mi los agujeros del perro de la manera que lo hice.

Colocación de los agujeros del perro:

1) para los agujeros del perro corriendo por el lado de la banca, taladre el primer agujero en el centro de la cabeza del tornillo. Se perforarán los orificios posteriores del perro utilizando la plantilla. Desde mi prensa 11" de ancho, los agujeros del perro de mi plantilla se establecen 5 1/2" del borde del Banco y espaciados de 6" aparte (excepto el agujero más cercano a la prensa que es 3" desde el frente del Banco).

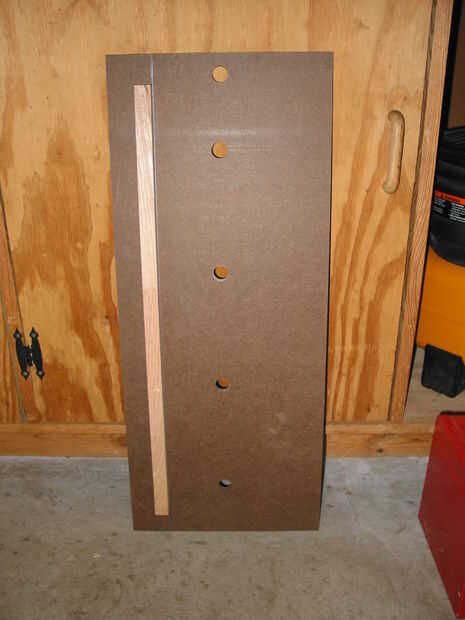

2) como se ve en la foto #2, mi plantilla se tamaño a la profundidad de la banca, excepto la mandíbula delantera de la mordaza. Esto hizo fácil fijar en posición al lado del Banco.

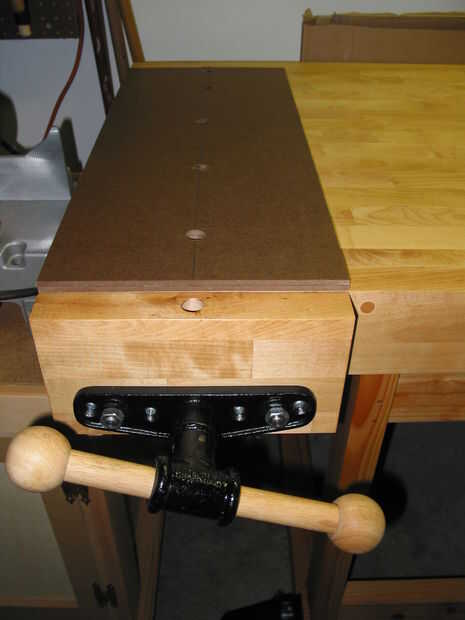

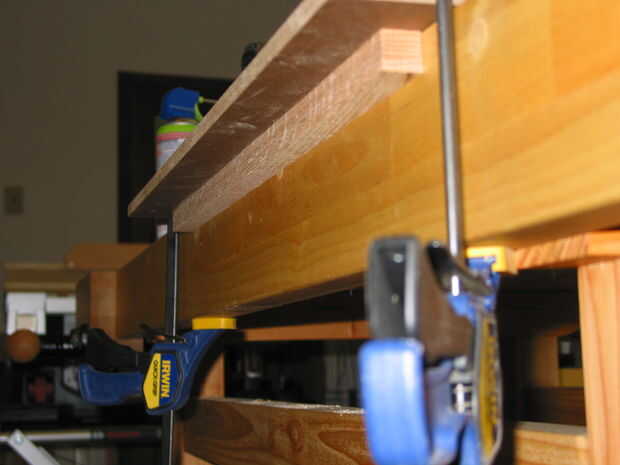

3) fotos 3, 4 y 5 muestran la guía de plantilla clavada en la parte inferior de la plantilla y cómo fue colocado para perforar los agujeros en la parte delantera del Banco. Estos agujeros se establecen 3" desde la parte delantera del Banco y alineen con el agujero inmediatamente detrás de la mordaza frontal.

Nota: Una plantilla no es ciertamente una necesidad; seguramente pueden perforar los agujeros del perro sin usar uno. Sin embargo, usando 1/4" madera ayuda a conseguir la broca forstner y taladro en la posición taladrar un agujero perfectamente recto (siempre que hiciste un buen trabajo que hace la plantilla). También ayuda a mantener los agujeros alineados y elimina la necesidad para medir y marcar la posición de cada hoyo individualmente.
