Paso 17: Montaje Final
El montaje de la rueda de 80 dientes
La Asamblea de la rueda de Escape
Dos brazos de la plataforma
El triskele y polea
El brazo flotando

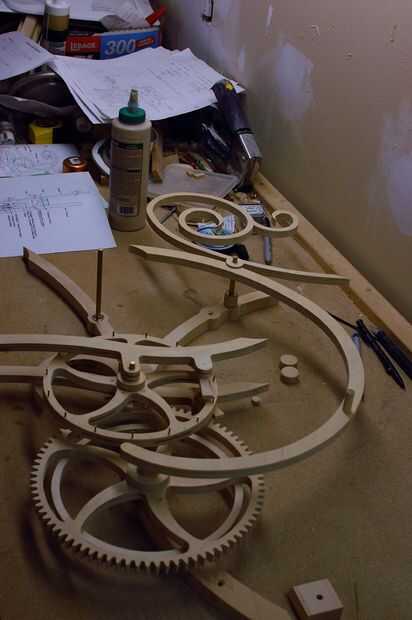

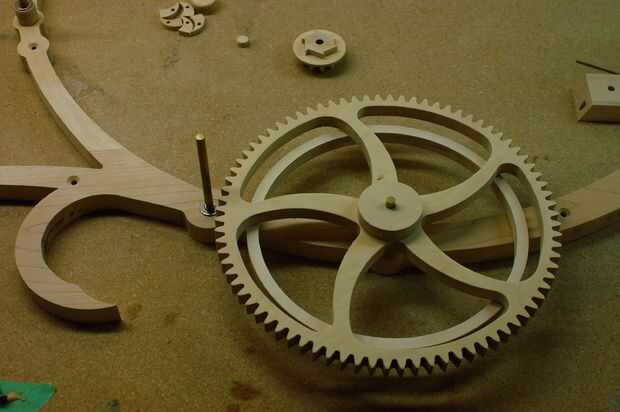

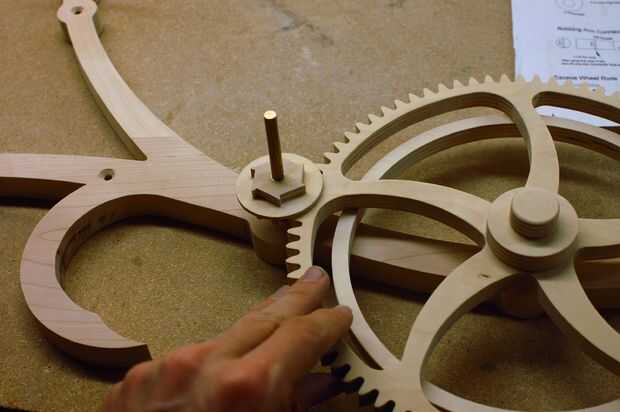

Mirando el diagrama de vista lateral, es fácil de ver el orden en que estas piezas deben ser instaladas. En primer lugar es la rueda de 80T. La polea debe hacer frente el marco.

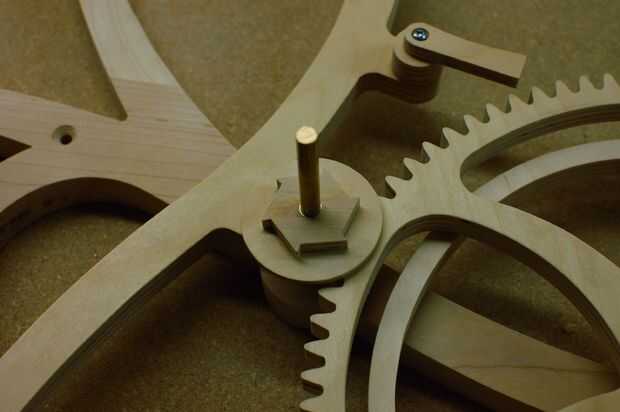

En el eje de la rueda de escape, deslice el brazo de la plataforma interior.

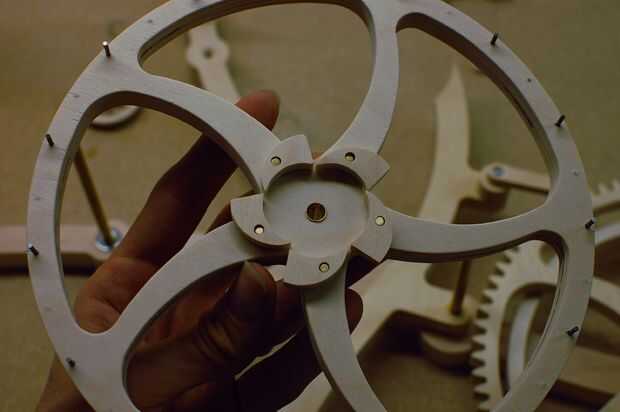

OK, ahora un poco de una parte delicada. Aún acostado su mesa de trabajo será los cinco "clicks". Estas deben instalarse en las cinco clavijas que empareja en la rueda de escape. Se debe instalar frente a la dirección correcta; Consulte el diagrama o cuadro para la referencia. Básicamente, los puntos deben encajar los dientes de la rueda clic cuando gira en una dirección determinada, pero paso sobre los dientes en la otra dirección. Organizar los clicks en un vago círculo, luego baje el conjunto del engranaje de 10T para que la rueda de clic se encuentra rodeado por los clicks. A continuación, deslice la cosa entera en el eje de la rueda de escape.

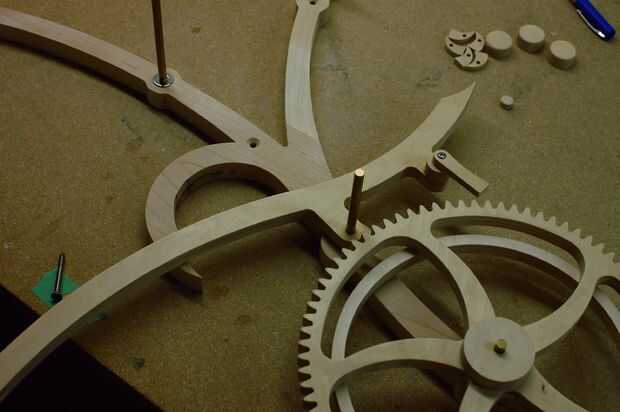

Deslice el brazo exterior de la plataforma.

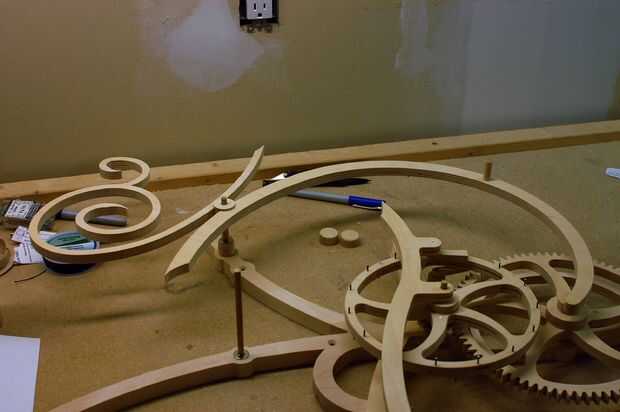

El siguiente es el brazo flotando. Hay un tubo largo de repuesto que va en primero, luego el brazo sí mismo.

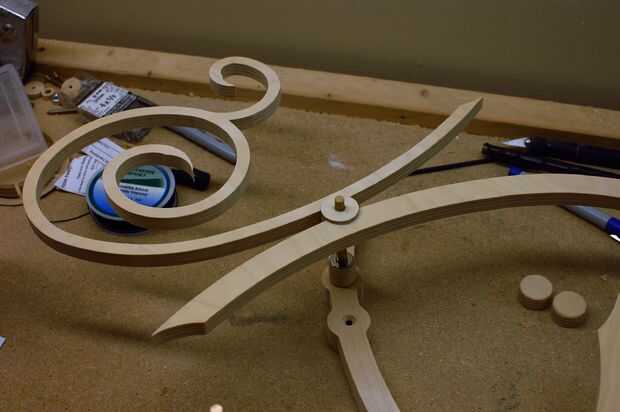

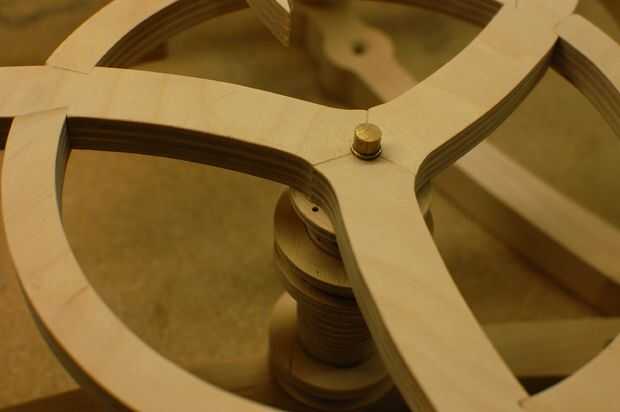

Último es el triskele y polea. Deslice estos en su eje.
En este punto, es una buena idea para girar y torcer las diferentes partes móviles para asegurarse de que pasan limpiamente sobre y debajo de las otras partes en movimiento. Tuve un problema con el triskele entre en contacto con la tapa de brazo flotando, así que levanté del triskele aproximadamente 1/4" de la estructura.

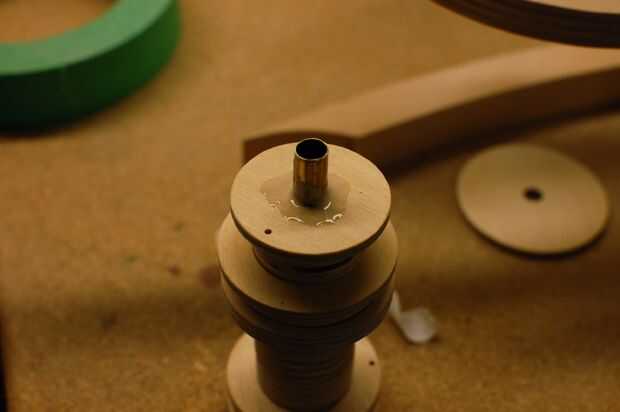

Una vez que todo parece estar moviéndose suavemente, pegar las tapas adecuadas, asegurándose de no permitir pegamento exprimir. Por razones obvias, el pegamento no se debe tocar alguna de las partes en movimiento!
