Construir curvas para conectar sin problemas las líneas en cualquier ángulo (4 / 4 paso)

Paso 4: Para los curiosos - fondo

Para aquellos que son curiosos: matemáticamente hablando esta curva no es parte de un círculo sino una curva parabólica.

Vamos a comparar esta línea parabólica con un círculo

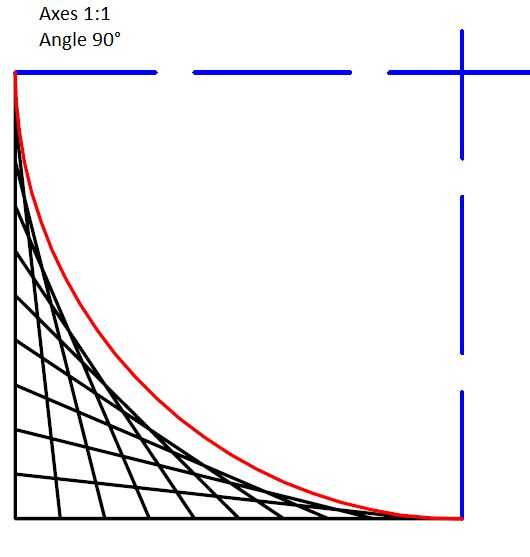

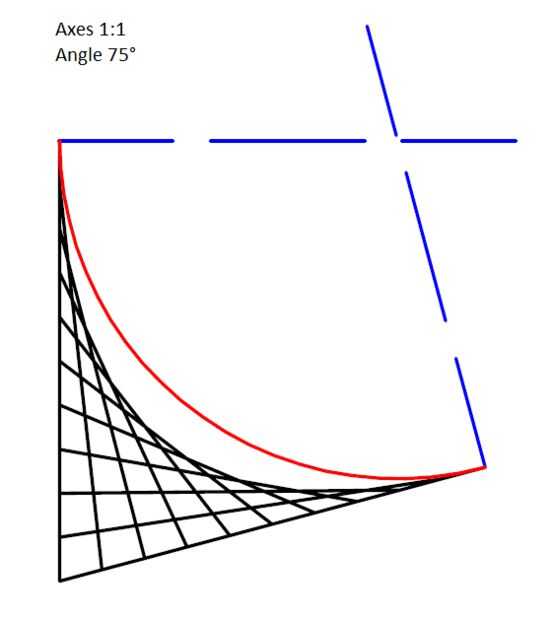

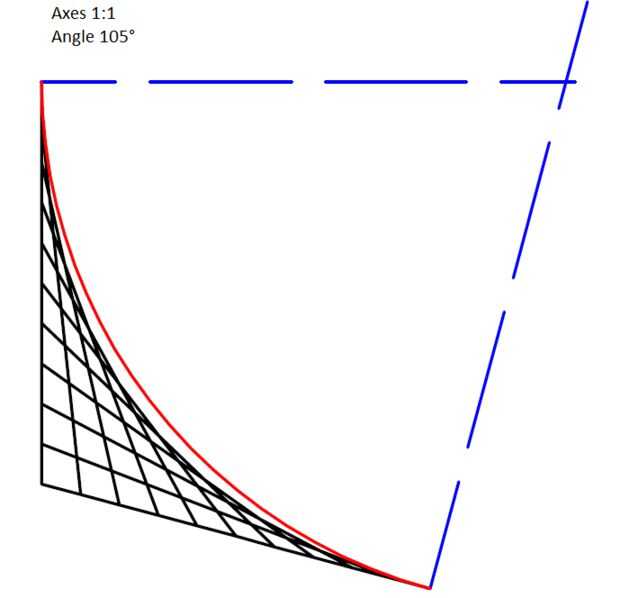

caso 1: los bordes son de igual longitud

  • centro del círculo se puede encontrar líneas perpendiculares que se cruzan a través de los puntos finales del borde
  • círculo elimina menos material
  • radio del círculo es igual a la longitud del borde solamente para ángulo de 90°

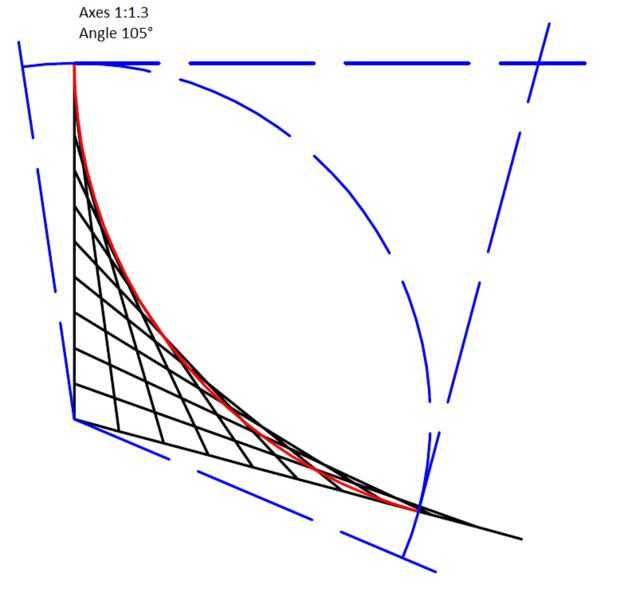

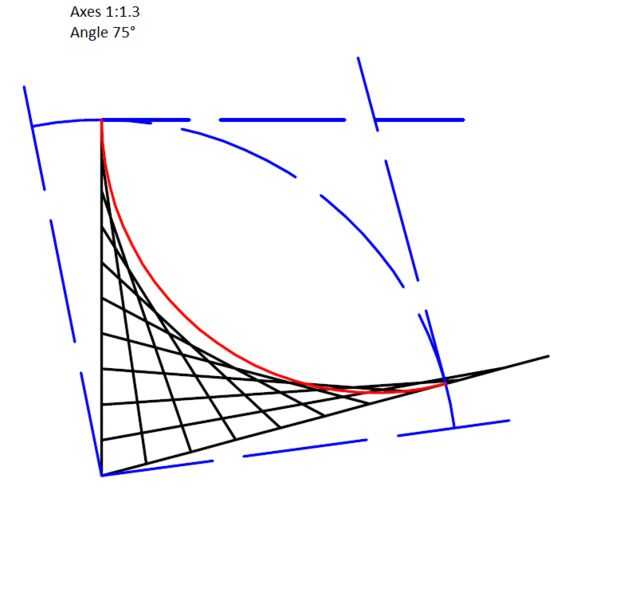

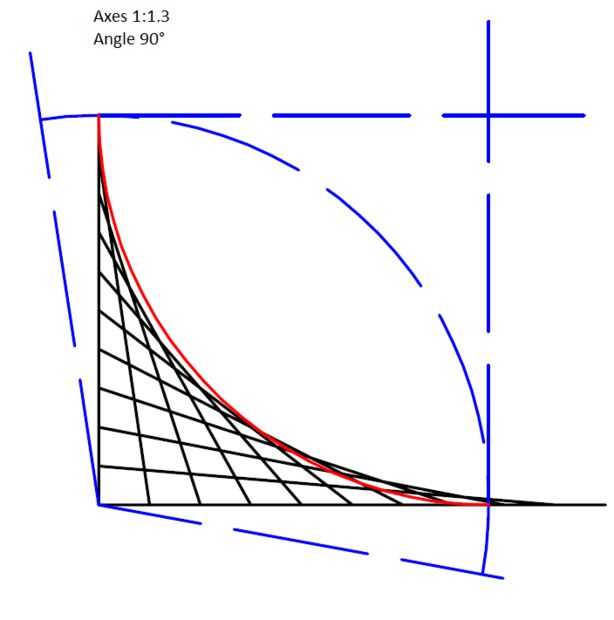

caso 2: los bordes son de distinta longitud

  • círculo se puede encontrar líneas perpendiculares que se cruzan en distancias iguales a la longitud de la arista más corta
  • círculo encuentra el borde más corto pero no el borde más largo

Nota: fotos en esta exposición de sección

  • negro: construcción de la parábola
  • azul: construcción de centro del círculo
  • rojo: círculo de conexión mejor

No estoy comentando sobre el aspecto estético aquí... punto de vista personal

Espero que os guste esta idea tanto como me ha gustado construir mi "rodillas" según este método y documentarlo. Cordiales saludos Mike
