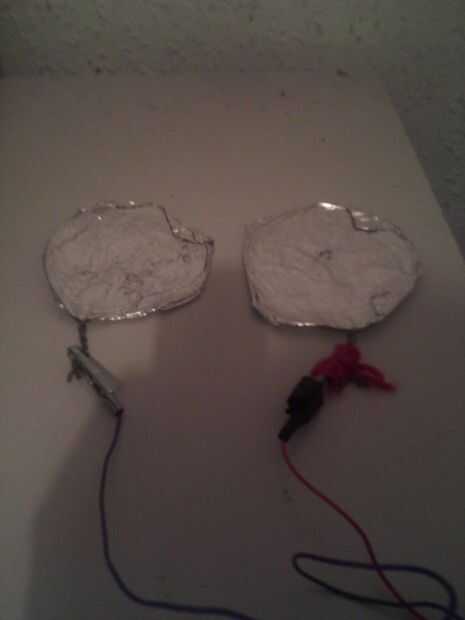

Paso 4: Diagrama de máquina Tens de baja frecuencia (onda: asimétrica)

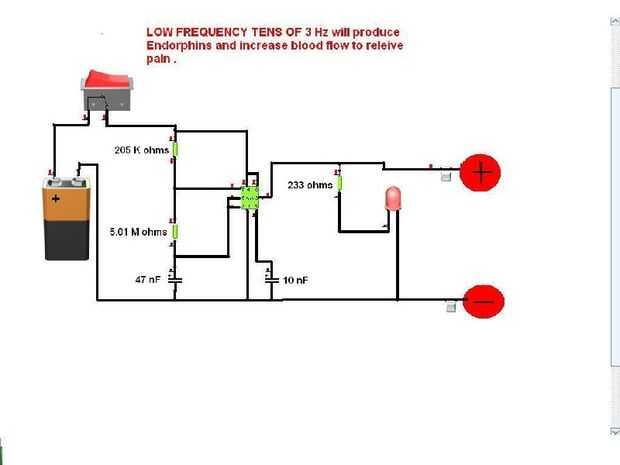

Una vez que todas las piezas están juntos deben ser colocados fuera y cableados se muestra en el diagrama. Usted podría soldarlos juntos o conectarlos mediante un tablero de pan muy pequeño.
Si le resulta difícil ver los valores en el diagrama, estos son lo que son:
(1) 205 K ohm Resistor
(2) 233 ohm Resistor
(3) 5.01 M ohm Resistor
(4) 10 nF condensador
(5) 47 nF condensador
(6) 555 temporizador IC
Cuando usted conectar el el diodo emisor de luz, la resistencia debe conectarse el (un o +) lado del cátodo (largo plomo) del diodo emisor de luz. El lado corto conectado al lado negativo o tierra.
