Paso 5: equipo de Tens de alta frecuencia (onda: asimétrica)
Reemplazar el resistor del ohmio de K 205 con una resistencia de 6,8 K ohm
y
Reemplazar el resistor del ohmio de 5,01 M con una resistencia de ohm de 167 K
(1) K 6.8 ohm Resistor
(2) 167 K ohm Resistor

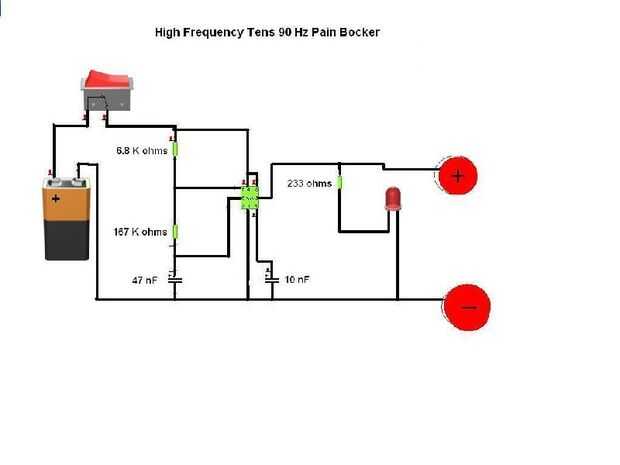

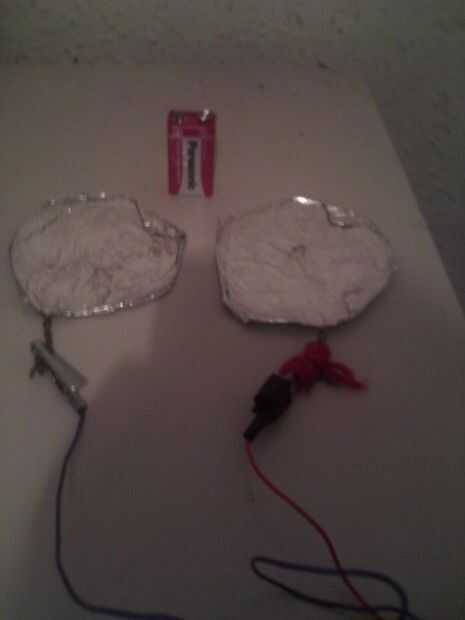

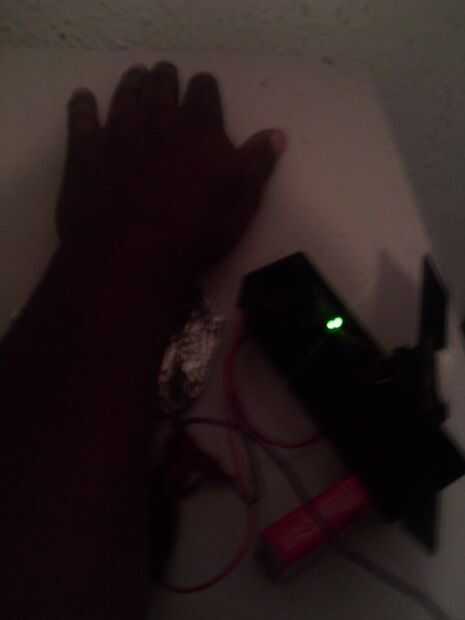

Las almohadillas conductoras rojo 2 que se muestra en el diagrama son las plateadas hoja cubiertos para ser colocado en el cuerpo. Para aumentar la conductividad puede utilizar cabello Jell en las almohadillas. Aunque no causará ningún daño a la unidad, el +-realización de pastillas debe mantenerse aparte de uno a.
Aquí está una enlace que muestra la colocación correcta de los electrodos.
http://www.TENS-Store.com/EMS/tensplacement.htm
Podría colocar su proyecto terminado dentro de su propio caso. Recuerde retirar las pilas cuando no esté en uso.
Puede simular este circuito descargando algún software en una versión de prueba gratuita. Elegir electrónica porque el software tiene un número de opciones de científica. Vete a:
