Construir el anillo de luz para la cámara de (2 / 5 paso)

Paso 2: Montar los anillos de luz

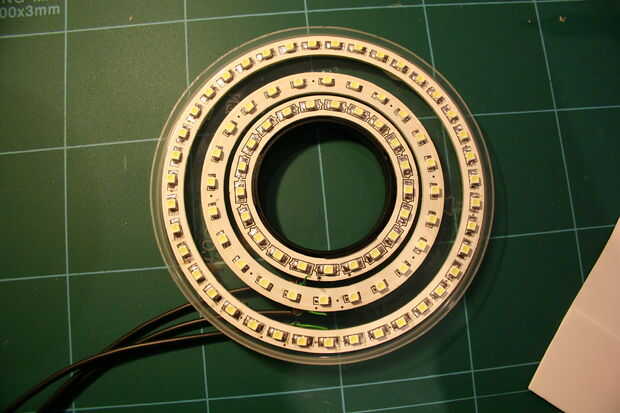

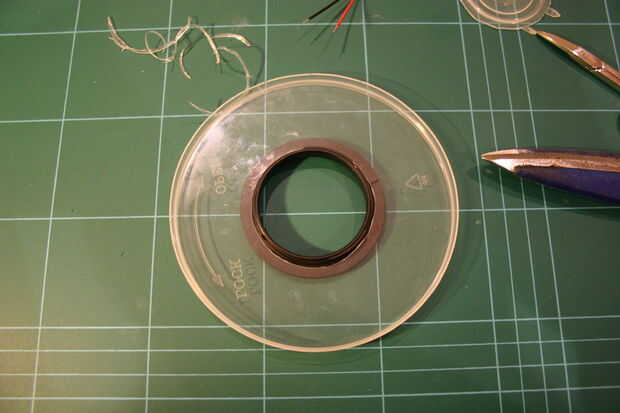

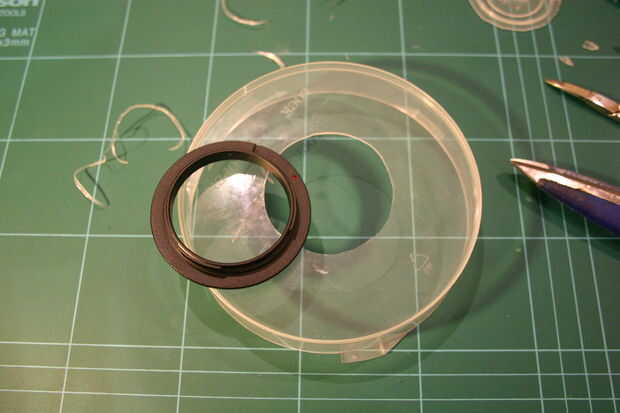

utilicé la tapa de una caja de CD/DVD de 10 piezas como base. Estoy usando el anillo de 120 mm más grande que se adapta cómodamente a la caja. Cortar un círculo en el centro para encajar el anillo adaptador. Depende del tipo de su anillo adaptador, pero la caja del CD debe sitio en el borde del anillo adaptador dando suficiente espacio para pegar los dos juntos. Usé pegamento regular (CA) para unir estas dos partes. Recortar el lado de la caja del CD. Originalmente planeaba cubrir la cara frontal de la luz del anillo, pero hasta ahora está abierto. Mantener el lado de la misma altura que el conjunto (adaptador anillo profundidad y LED anillo profundidad) en caso de que usted desea cubrir con un material transparente semi para ayudar a difundir la luz. Con todos los LEDs en la luz difumina bastante. No puedo ver los LEDs individuales en los cuadros a menos que tiro algo altamente reflectantes.

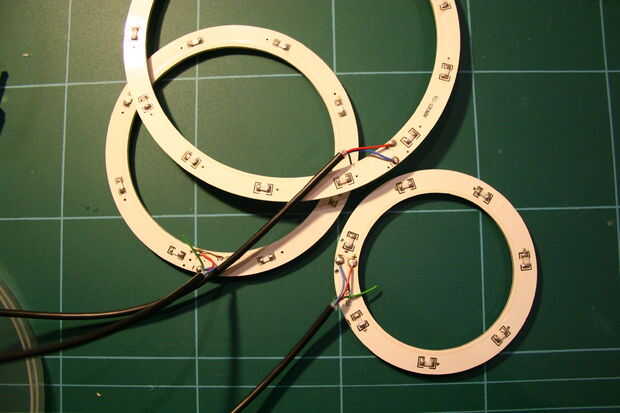

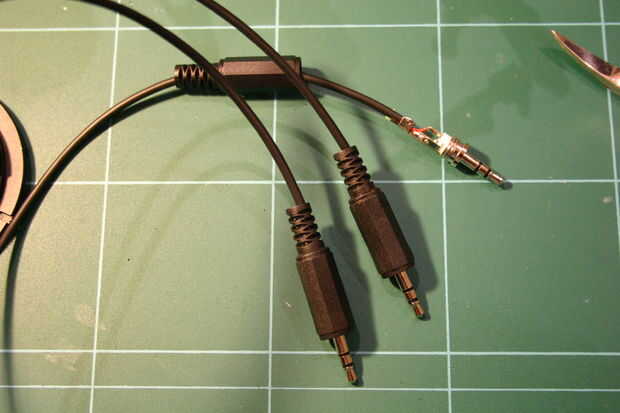

Utilizando un soldador había quitado las puntas de los anillos de LED y había soldado de mi propio cable en. Tenía un cable de 3 hilos, de la que he usado 2 cables. He dejado el cable alrededor de 1 m de largo que la distancia entre la caja en el bolsillo y la cámara en mis manos. Soldar el otro extremo del cable a los conectores de 3,5 mm. Utilicé el anillo inferior de la tierra (marcado como "-" en la parte posterior del anillo del LED) y la punta para el voltaje positivo (marcado como "+" en la parte posterior del anillo del LED).

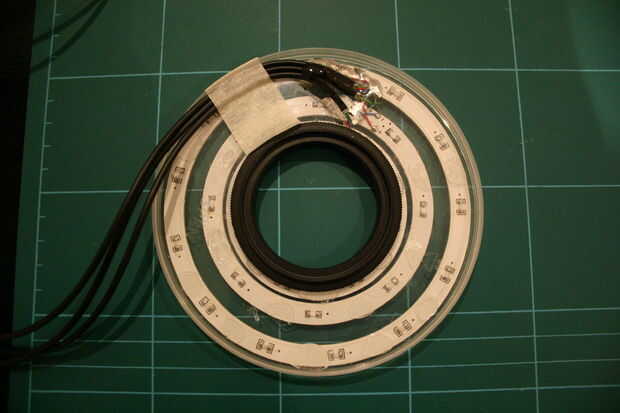

Antes de soldar los conectores en, taladré agujeros pequeños en el caso uno para cada pulsación el cable por el agujero del anillo. He probado que funcionan las conexiones y los 3 anillos todos están trabajando. Esto es importante antes de pegar en la base. Después de usted no será capaz de acceder a la parte posterior de los anillos de LED. Usé dos de parte de epoxy para fijar los anillos a la caja del CD. Usé cinta para fijar los cables a la parte posterior de las cajas 5 centímetros de los orificios. Pegué (con CA) los cables en la parte posterior de la caja para fijar en su lugar. A continuación os pongo algunos más epoxy sobre el todo y los primera unos centímetros del cable para trabarlo en su lugar más.

Eso es todo allí está a él. Como ya he dicho que usted puede pensar en montar una pantalla en la parte delantera si desea difundir la luz. Podría hacerlo en el futuro, pero estoy contento de como está actualmente.
