Paso 3: El jugo cuadro

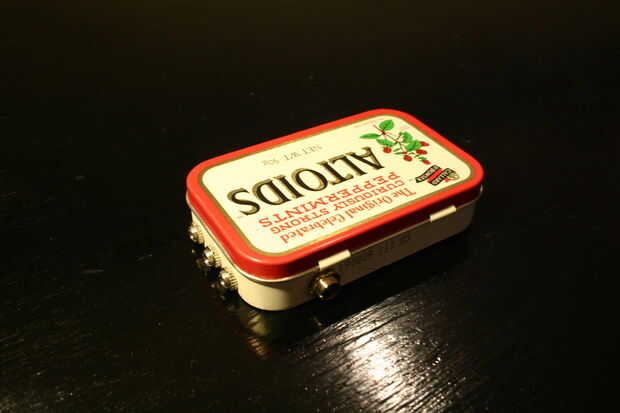

Perforé 3 agujeros para los enchufes de jack de 3,5 mm en el lado corto y un agujero más grande para la toma de 2,5 mm DC en el lado largo debajo de la bisagra. Sólo pasar los componentes desde el interior y fijar con el tornillo. Ahora la electrónica.

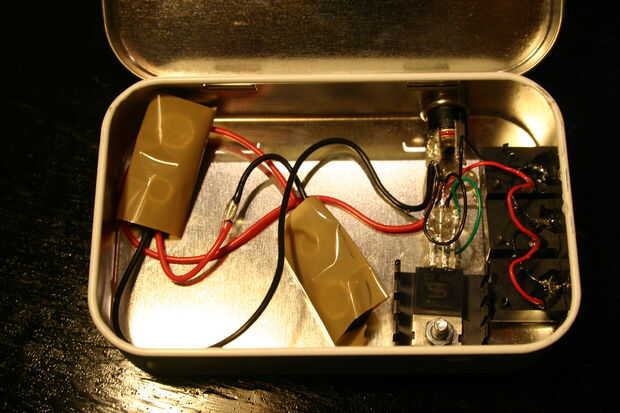

Tomar las dos pinzas y soldarlos en serie: Suelde el cable rojo del uno para el clip para el cable negro del otro clip. Ahora vas a tener 9 + 9 voltios entre los cables rojos y negros gratis. Ahora Conecte el cable negro libre, el terminal de tierra de la toma de corriente, todos los terminales de tierra 3 de los conectores de 3,5 mm (pin más cercano a la caja en el centro en mi caso) y el terminal medio del regulador de voltaje junto (cables negros en la imagen). Conectan el cable rojo libre del clip, el terminal positivo de la toma de corriente y el eje izquierdo del regulador de voltaje (letras en el regulador de mirando hacia usted). Ahora Conecte el pin correcto del regulador de voltaje y todos los pines positivo 3 de los conectores de 3,5 mm (pin de la derecha en mi caso) juntos.
Tenga en cuenta que es aproximadamente 2 gota de V en el regulador de voltaje. Así que hay al menos 14 V de adaptador externo para la plena luz. Si le sucede que tiene un adaptador de 12 V, necesita conectar los terminales positivos de toma de corriente DC al "pin out" del regulador de voltaje – para puentearlo.
Eso es todo, ahora debería funcionar. Ponerse las pilas y conecte Conecte los anillos. No utilice la batería cuando está conectado el adaptador externo. Utilice las baterías o el adaptador externo. Sólo para repetir lo que dije antes. Los tornillos de la DC y la toma de 3,5 mm se conectan a uno de los terminales. Si estos terminales no son ambos tierra puede crear un corto circuito. También puse una cinta alrededor de los clips de la batería para asegurarse de que no toque el cuadro del interior que otra vez puede causar corto circuito si se utiliza con el adaptador externo.
