Construir el B.O.S.I.-1(Battery Operated Soldering Iron) con un dispensador de soldadura integrado. (3 / 6 paso)

Paso 3: cableado

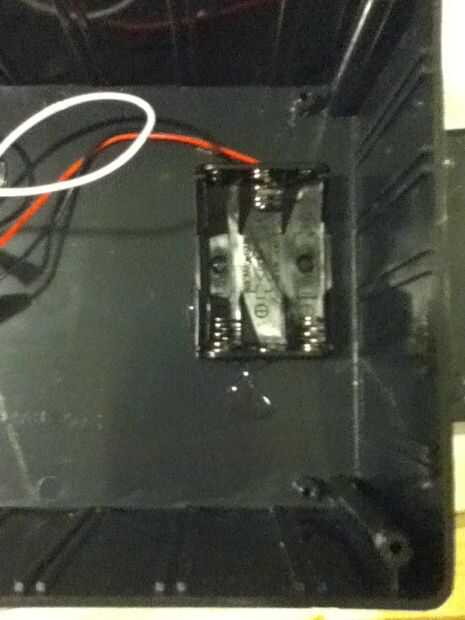

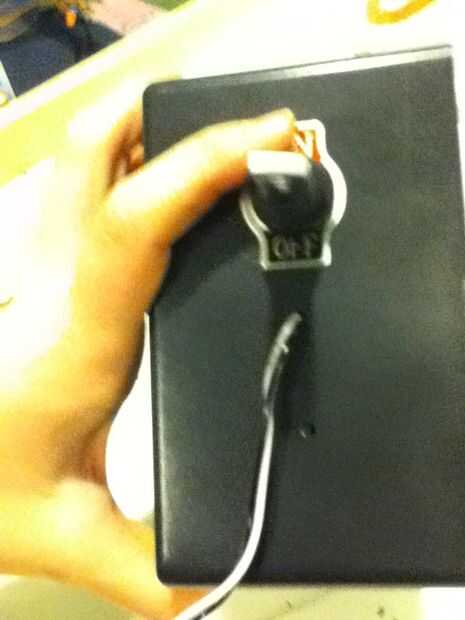

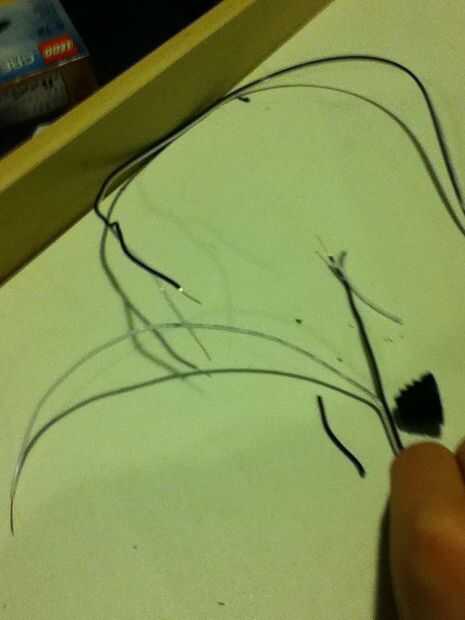

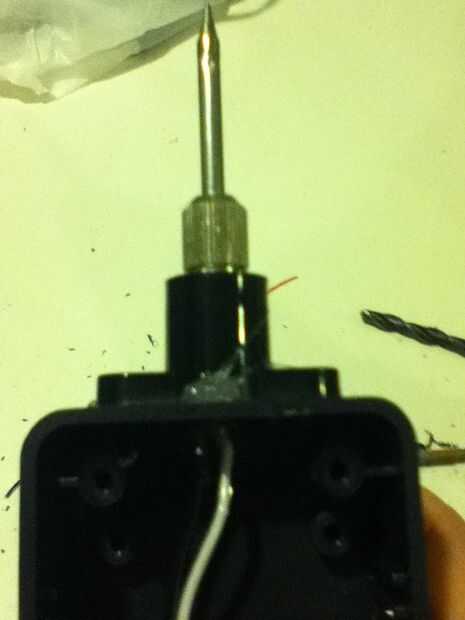

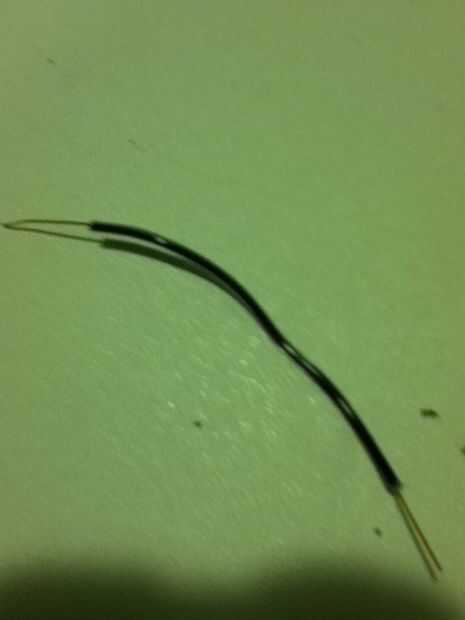

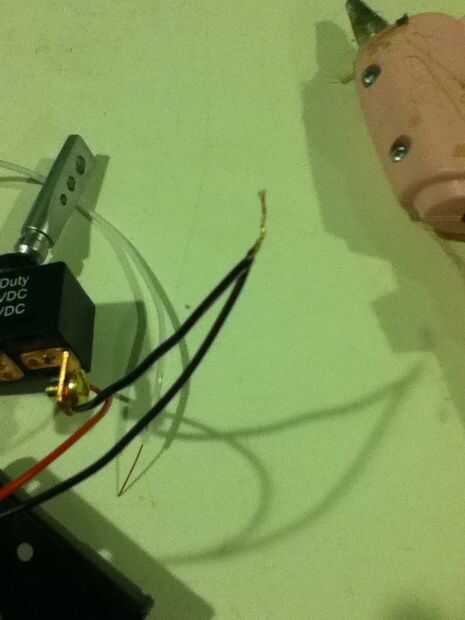

Comenzar con unos 2-3 pies de cable. Dividir los extremos aproximadamente 6 pulgadas hacia abajo y cortar el cable negro. Tira de ambos extremos de este cable. Pele el extremo del alambre blanco también. Ahora voltea el cable, separe los cables para que los extremos son de aproximadamente 3 pulgadas de largo y tira de ambos extremos. Ahora Conecte el cable rojo procedente de la batería hasta el final del alambre blanco que está al lado del extremo corto de wire(confusing!) negro y soldarlos juntos. Ahora tome el pequeño cable negro y tornillo en la terminal posterior del interruptor y tome el extremo del cable negro que es más corto y conectarlo a la otra terminal. Ahora, toma el otro extremo del cable negro corto y soldadura al cable negro de la batería. Enrosque el interruptor en el agujero de 12mm y el otro extremo de la alimentación a través del orificio debajo del interruptor. Ahora el otro extremo del cable de alimentación a través del agujero pequeño en el cuadro de proyecto pequeño y tire de ella a través del agujero grande cerca de 3 pulgadas. Soldar dos cables a la toma de luz y pegar el encaje en su lugar sobre el agujero en la caja del pequeño proyecto con los cables metidos dentro. Ahora puede utilizar pegamento caliente para pegar el paquete de baterías en el caso. (ufff)
