Construir el Borg Jack o ' Lantern (2 / 8 paso)

Paso 2: Preparar el LED parpadeando

I used two TIny Cylon boards. Se trata de un controlador de micro AVR preprogramado con un botón que tiene varios modos de abrir y cerrar.  Uno usé "tal cual" con el pequeño LED rojo que vienen con el kit. El segundo que utiliza LEDs de 5mm verde más grandes y había montado en la parte redonda de la pipa del PVC. Esto requiere añadir cables cortos para el LED.  Los cuadros siguientes mostraremos cómo.

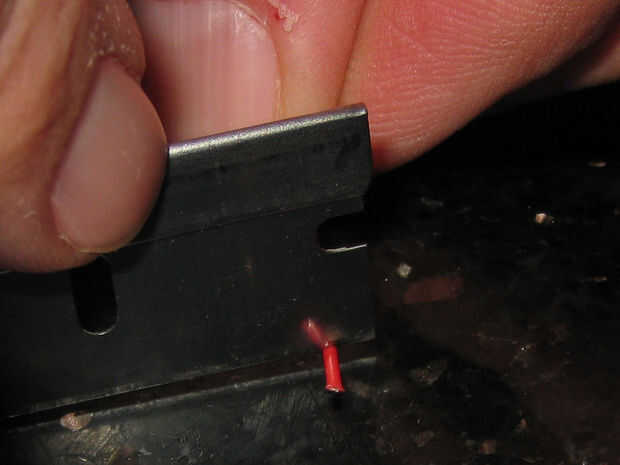

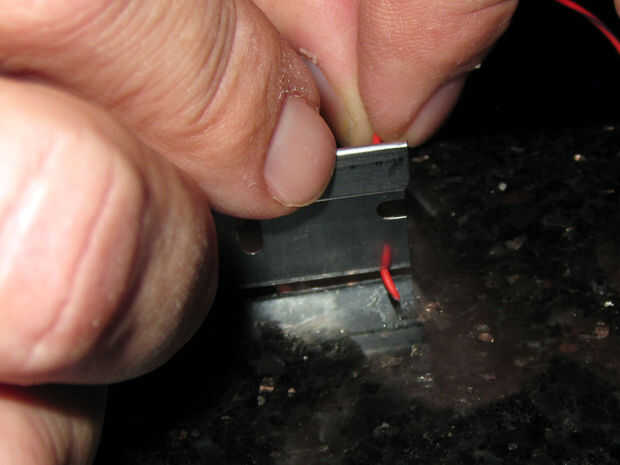

A menudo, cuando se usa un pelacables en un cable corto, el aislamiento tira de la parte que no intenta tira. Encontré una gran manera de pelar los cables cortos y evitarlo, utilice una cuchilla de un solo borde y presione cuidadosamente hacia abajo para cortar el aislamiento. Ahora gira el alambre manteniendo presión sobre la hoja de afeitar para hacer un corte limpio completo en el aislamiento. Con la práctica, se trata de un método rápido de pelar los cables.

-Corte los cables rojo cinco 3" a 4" de largo

-Cortar cinco cables azul (o cualquier color que es rojo de diferente forma) 3" a 4" de largo

-Tira de 1/4" de aislamiento de cada extremo y estañar los cables.

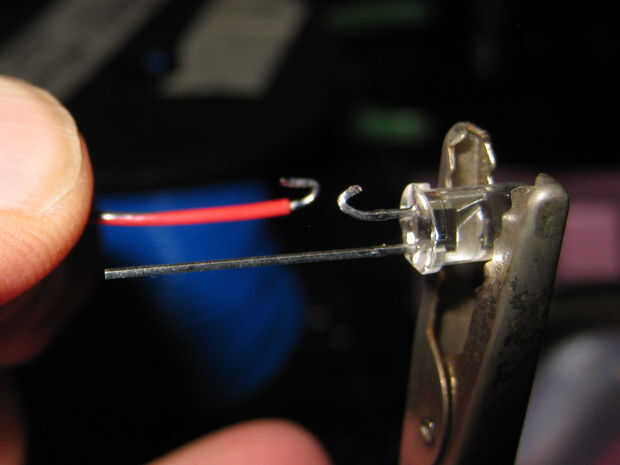

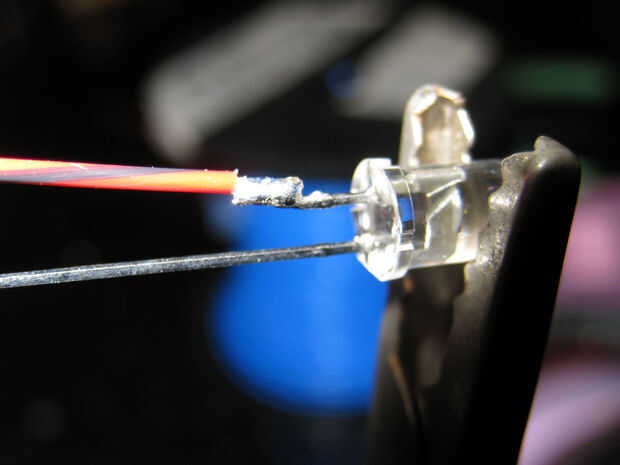

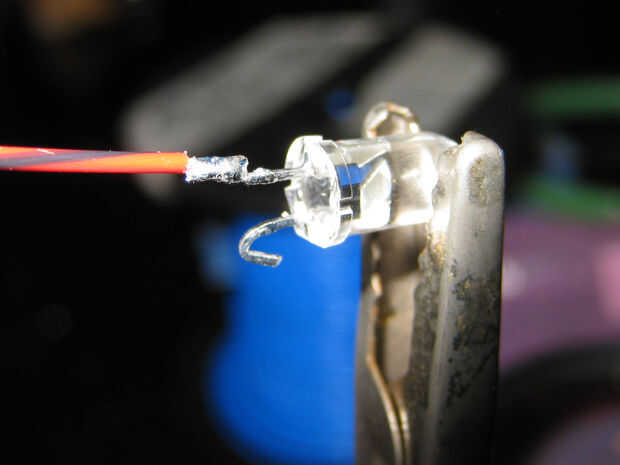

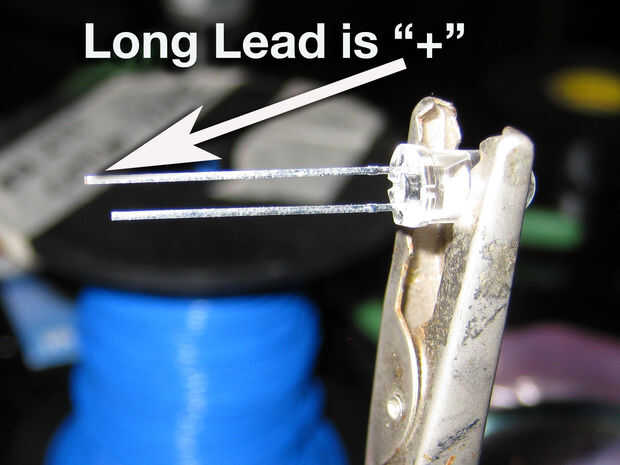

-Soldar un cable rojo al positivo del LED

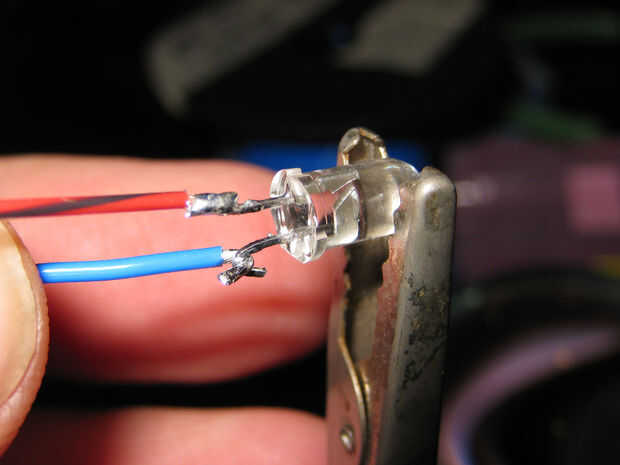

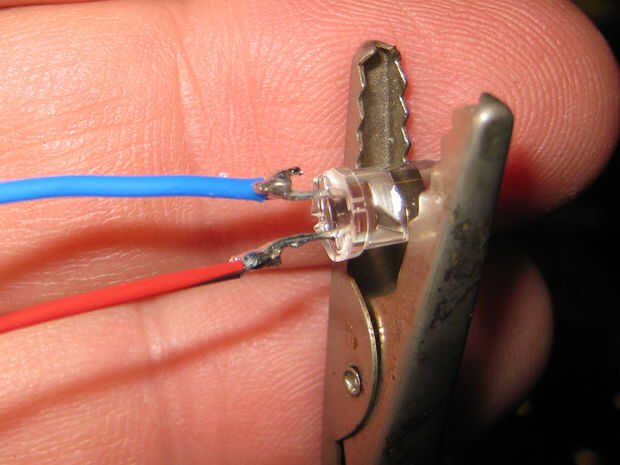

-Soldar un cable azul al cable negativo de la LED
