Construir el Borg Jack o ' Lantern (5 / 8 paso)

Paso 5: Construir el escáner láser de Vortex

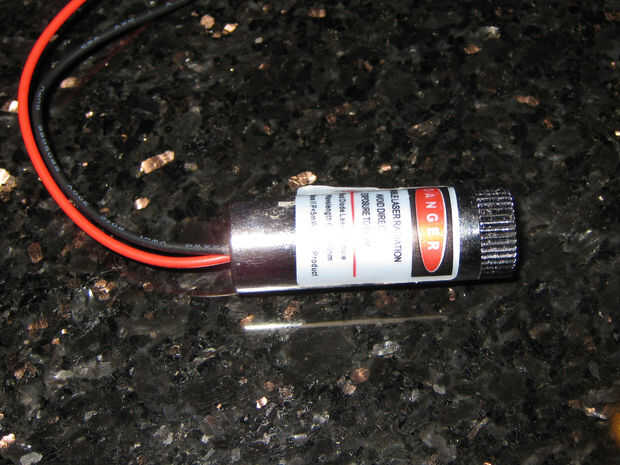

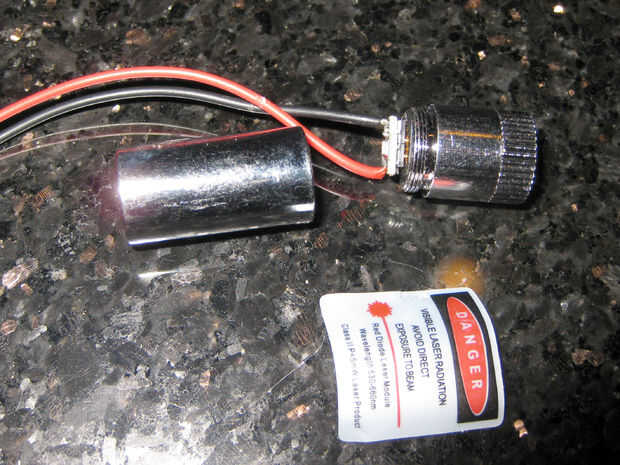

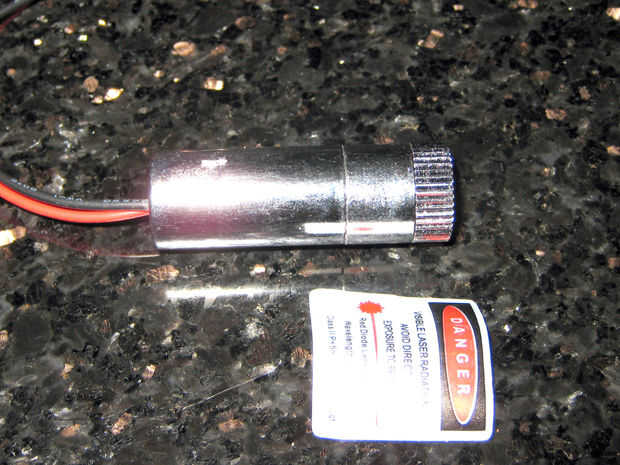

Este efecto es muy chulo con una máquina de la niebla. Básicamente un pequeño láser es apuntado a un espejo rotativo con un ligero ángulo. El resultado es que el láser forma un cono de mudanza desde el espejo, el espejo gira. Usaba un motor de 3VDC que recibí de Jameco pero puede usar casi cualquier motor DC pequeño. Debe tener un espejo de superficie frontal si es posible. Tomé un roudn uno que compré en Hobby Lobby y utiliza acetona (quitaesmalte funcionará) para limpiar la pintura de la parte de atrás y exponer la capa de aluminio. Para construir la Asamblea, quitar la etiqueta (etiquetas de advertencia son irrelevantes ) y desenrosque la cubierta. Vamos a soldar la caja de una pieza de la culata de latón y hacer un soporte para él. Este fue mi primer intento utilizar latón como esta y lo de la soldadura. No gano un premio de diseño industrial pero funciona.

-Corte 4" pieza de 1/4" tubo del tubo de latón.

-Tomar los restantes 8" pieza y dividir el final de 3/8" cortándolo. Utilicé una hoja de sierra Exacto con 42 dientes por pulgada.

-Utilizando alicates de punta y un poco ingenio, forma final para que los 4" pieza puede caber en él y soldado a él. Ver fotos.

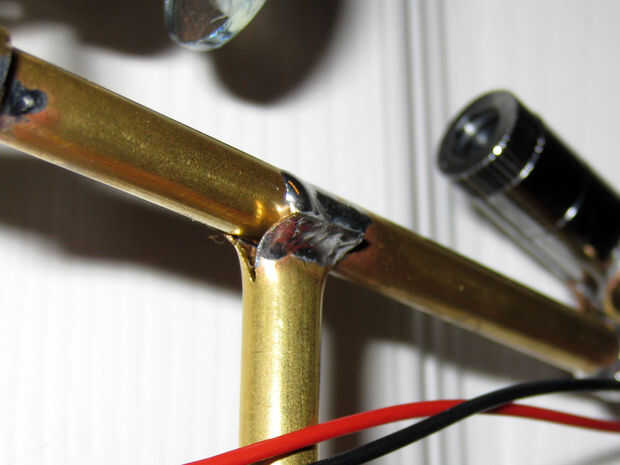

-Soldar los dos trozos de latón la tubería juntos. Usé un hierro de 100W, que mi esposa tiene para la fabricación de la joyería.

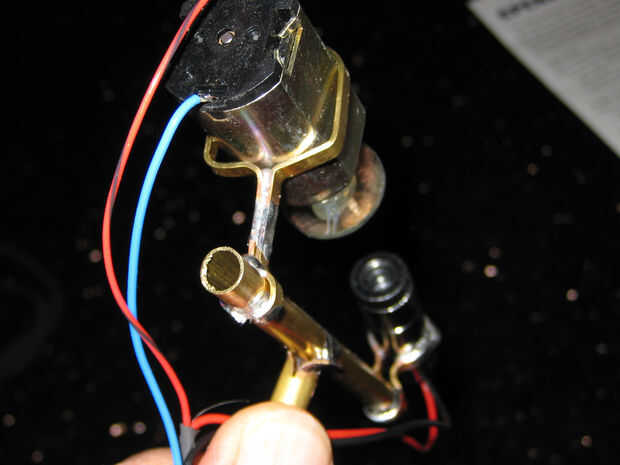

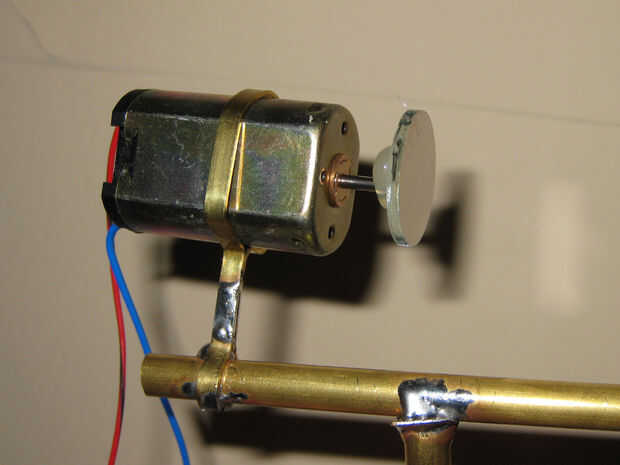

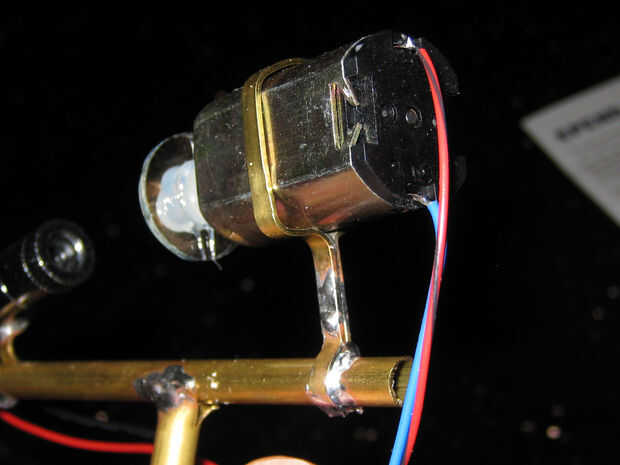

-Usando la culata de latón pequeño forman alrededor del motor para hacer un soporte y soldadura al motor.

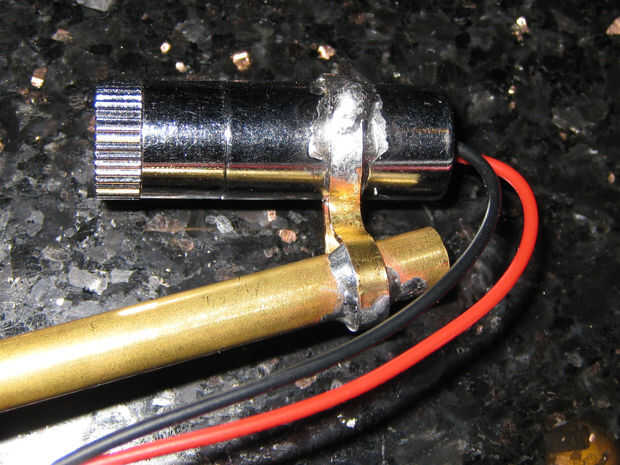

-Uso de una marca de técnica similar un soporte para el alojamiento de láser.

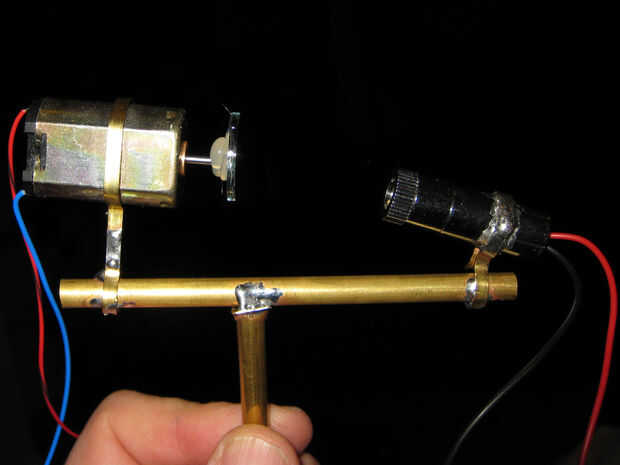

-La soldadura de ambos a los extremos del tubo de cobre de 4" para que el láser los puntos en espejo. Por lo menos acercarse lo suficiente que puede ser doblado para llegar a la posición correcta.

Finalmente Conecte los conductores a un conjunto de cables comunes. Esto se ejecutará en 3VDC de las baterías de la C.C.

¡Buena suerte!
