Paso 1: Rellenar la placa principal

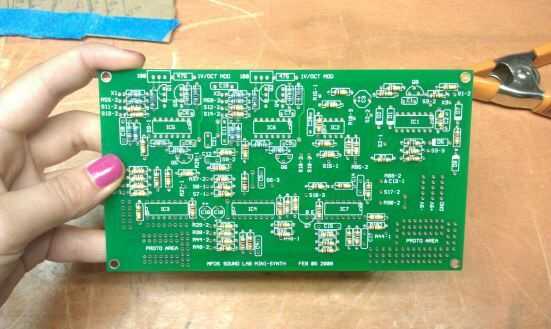

Llenar el tablero principal es relativamente sencilla, pero recomiendo revisar cada componente individual y limpiar los cables con un verde restregar para asegurar la funcionalidad y la conexión apropiada. Trabajar sistemáticamente, un tipo de componente a la vez, de perfil más bajo en el tablero y más alto. Empecé con resistencias. Encontré que era tedioso, trabajando numéricamente (R1, R2, R3 y así sucesivamente), así que pobladas en orden valor del componente en lugar de número. No olvide verificar dos veces todo antes de clip conductores del exceso.
Trabajé con el kit completo y tuve todos los componentes necesarios para la construcción (menos el caso, el panel y la alimentación construí).
Tengo consejos contradictorios sobre la ubicación de los transistores y otras piezas sensibles del calor. Fui al esfuerzo de sincronizar mis diodos y transistores con abrazaderas de disipador térmico de calor. Esto probablemente no es totalmente necesario. Como resultado, mis transistores sentarse un poco más en mi tablero y están en riesgo de ser doblado. Así, no se derrite, pero cosas podrían conseguir desordenadas abajo de la línea.

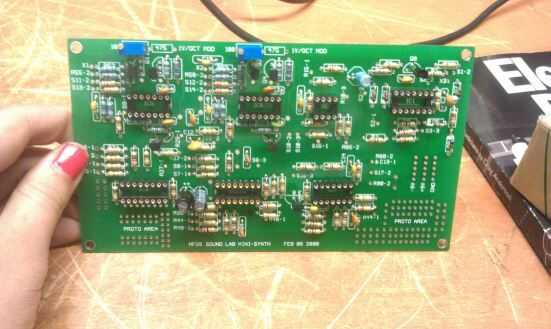

Como se puede ver en las fotos, no coloque inmediatamente mi ICs en los zócalos. Esperé hasta que mi alimentación fue probado completamente y estaba casi listo para atar con alambre el tablero para las conexiones del panel colocar mis fichas. Probablemente se trata de una precaución innecesaria pero disfrute de preocuparse.
