Construir el último escáner de Larson! (3 / 6 paso)

Paso 3: Construir los 16 módulos de LED

Preparar los disipadores de calor. He encontrado éstas rectangulares de Tanner Electronics en Dallas. Perforado y golpeado ligeramente 4-40 agujeros para montar el módulo LED en. Ya había unos agujeros roscados para tornillos 4-40 y usé uno de esos para el MOSFET. También perforado y golpeado ligeramente un agujero de 8-32 para montar para el aluminio de ángulo.

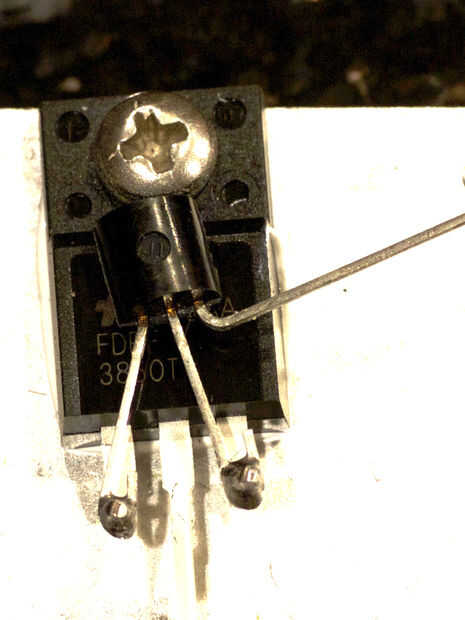

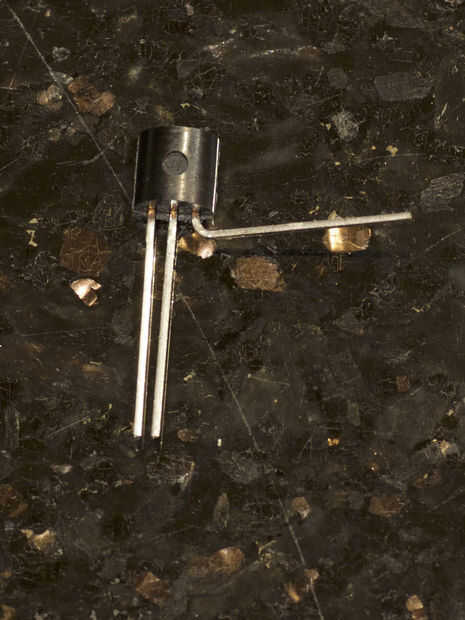

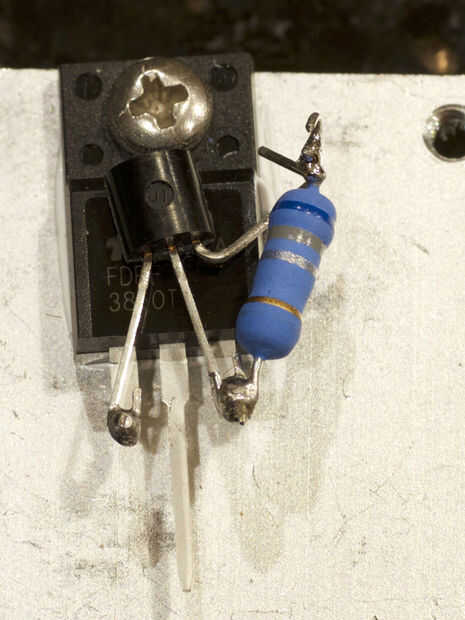

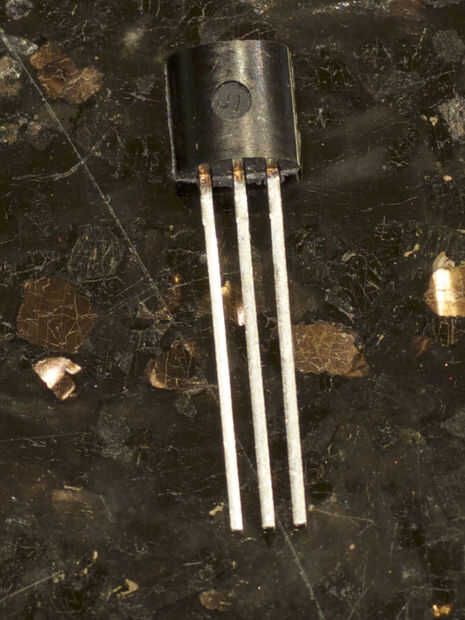

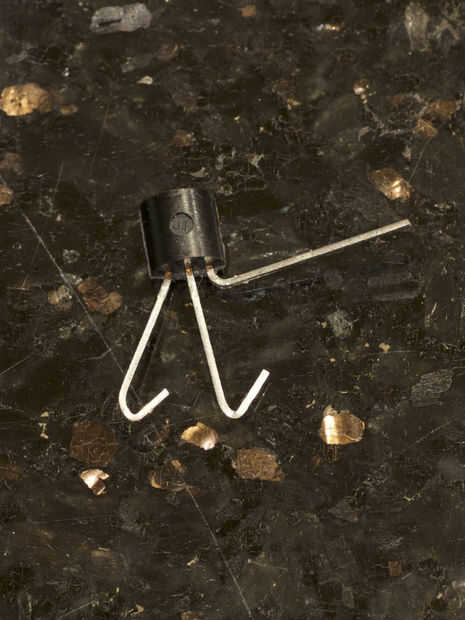

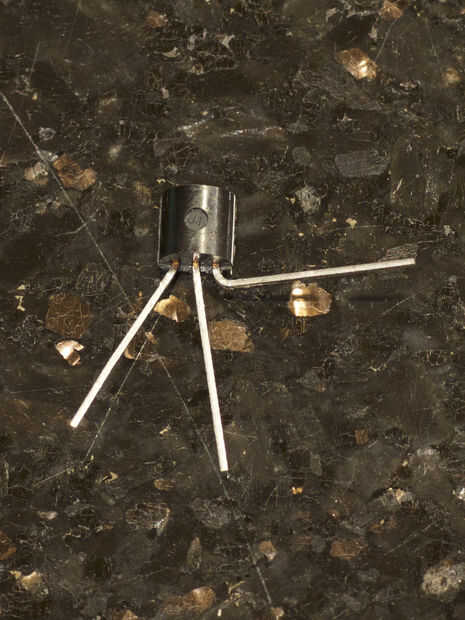

Monte el MOSFET en el disipador de calor con un tornillo 4-40. Luego doblar los dos exteriores conduce hasta dejar el recto de un medio. Establecer el lado plano del transistor y el conductor de la mano derecha en un ángulo de 90 grados de la curva. Ahora extensión los otros dos aparte lleva alrededor de 45 grados. Formar un lazo medio en ambos de estos conductores. Acople los lazos de dos cables de exterior en el MOSFET y soldadura. Conecte la resistencia de 75 ohmios a la mano derecha del MOSFET y el transistor que estaba doblado en un ángulo de 90 grados. Formar un círculo con algunos del cable de la resistencia restante. Se trata de la conexión a tierra.

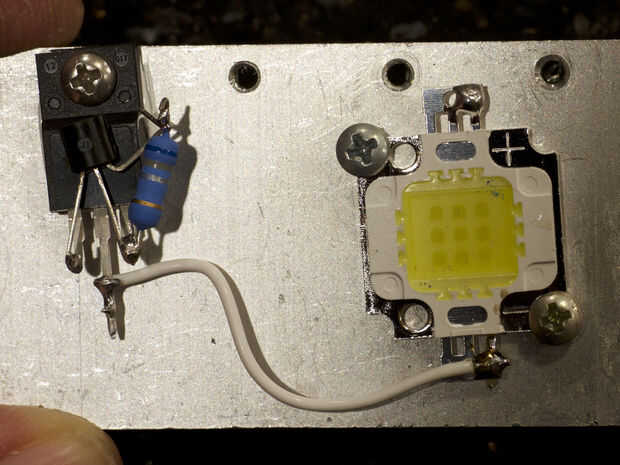

Conecte el centro de lo MOSFET para el cátodo (lado negativo) del módulo LED.

Ahora construir 15 más de estos!
