Construir el último escáner de Larson! (5 / 6 paso)

Paso 5: Montaje de los módulos

Necesitamos preparar el ángulo de aluminio para sostener todo. Mida 16 agujeros uniformemente espaciados para montar los módulos de LED en. Esto funciona para 4.5" aparte de un palmo de seis pies. Empecé 2" en de un extremo. Luego en el interior del aluminio de ángulo, perforé unos agujeros para montar el tablero de arranque y el Arduino. Usé unos separadores de 4-40.

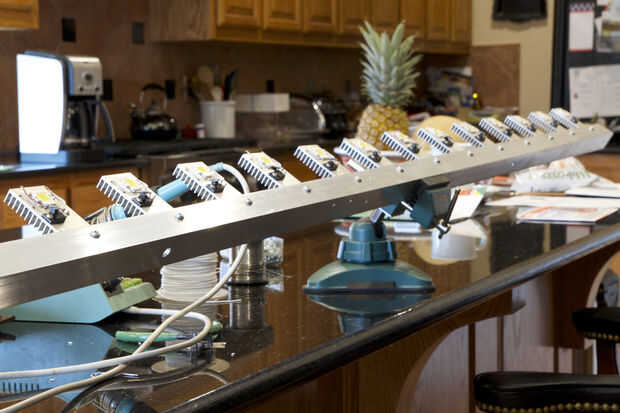

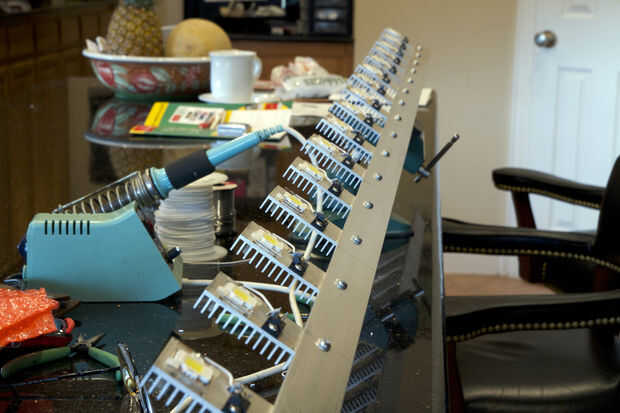

Montar los módulos de LED y los dos tableros de circuito para el ángulo de aluminio

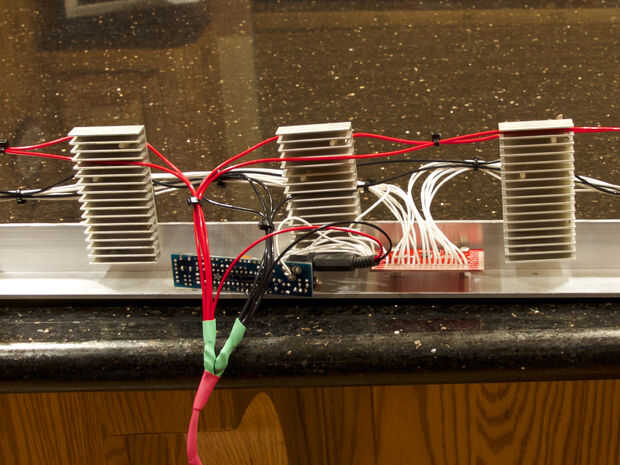

Utilicé tornillos 8-32 para los disipadores de calor para el aluminio de ángulo. Cuando se montan todas es hora de conectar cada cosa. Por el poder que dividido el los módulos en cuatro zonas. Yo por cable que los cables de positivo y tierra a cuatro módulos conectan los cables para los cuatro conjuntos juntos en un cruce. Usé un cable de calibre 18 para esto. Recuerde, cada LED puede consumir casi un amperio de corriente. Entonces conecté los cables de cuatro (y la potencia de la placa de circuito para un total de cinco) a un cable de 16 calibre que corrí a la fuente de alimentación.

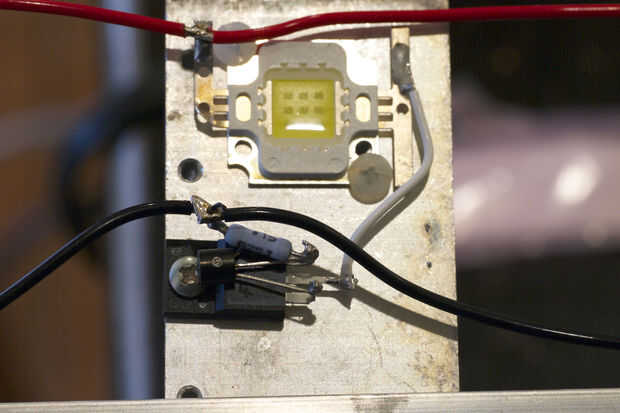

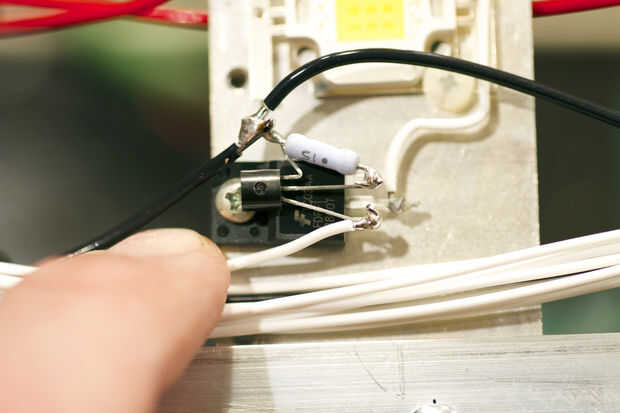

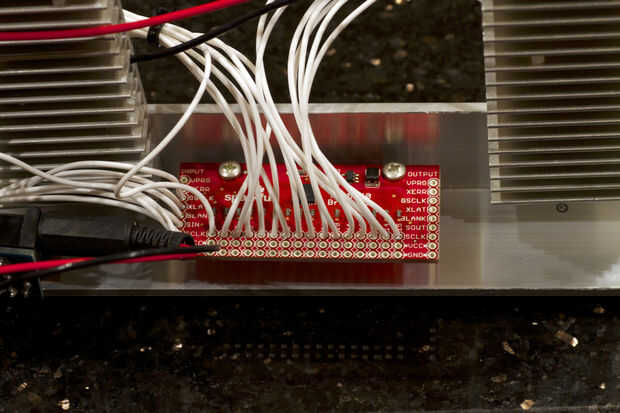

Después se conectan los cables de energía que necesita conectar cada línea de control del módulo (el colector del transistor a la Junta de arranque de Sparkfun. Solía ataduras para mantener todo limpio y ordenado (o lo mejor que pude!)

Una vez que ha cableado todo, tomar un descanso y después compruebe su trabajo. Puede causar daños graves con una fuente de alimentación conmutada que puede poner a 20 amperios. Sé que esta difícil. Yo fumé un 10W led porque esencialmente la conecté directamente a través de la alimentación. Consiguió muy brillante luego liberado mucho humo. Luego oscureció y se quedó oscuro.

Una vez que estés satisfecho había conectado todo correctamente, ejecuto el chico malo! Recuerde, esto pone hacia fuera varios mil lúmenes. Sólo lo que apunte a sus ventanas de vecinos por la noche!
