Construir el último escáner de Larson! (6 / 6 paso)

Paso 6: Tomar más

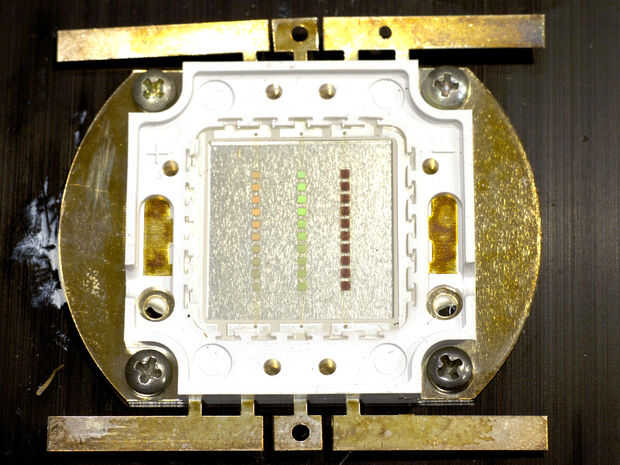

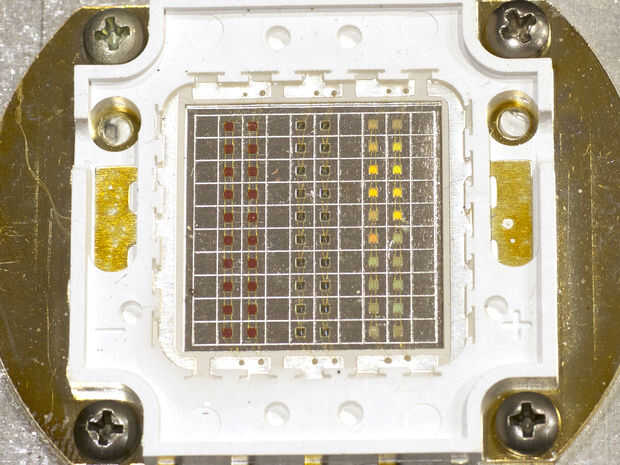

Si usted quiere controlar diferentes de LED de alta potencia como este RGB 30W y 60W RGB que necesita cambiar el tamaño de la resistencia sensor de Rsense. Usted también necesitará una tensión de alimentación diferente. Por ejemplo el LED 30W tiene 10 emisores en serie. El 60W tiene dos de las cadenas de la serie en paralelo. Aquí están las reglas del pulgar para LED de como esto: cada LED es un emisor de un vatio. Necesita 300-350ma para producir un vatio de salida. Así para cada cadena que hay 100-350ma. Por esta razón nuestra fuente de corriente constante de Larson Scanner saca casi un amperio de corriente. Hay tres secuencias en serie. ¿Lo siguiente a averiguar es cuánto voltaje necesito conseguir estos LED encendido? Uso de LED rojo 1,8 voltios y azul y verde necesitan sobre 3.2V o algo así. Con diez en serie es necesario un suministro 35VDC para el azul y el verde. Tres de estos reguladores solía para ejecutar un RGB 60W y con un Arduino se convirtió en el más brillante color se descolora gigante nunca! Corren de una fuente conmutada de 35VDC. Tuve que usar un 7812 para bajar la 35volts antes de entrar en el regulador de 5 voltios de la Boardunio. Veo que unos proyectos realmente interesantes con estos LED acoplado a unos lentes. Ponen suficiente luz para hacer solo arandelas de pared LED y luces del escenario.

Una final nota, hay disipador de calor de estos tipo de LED o fallará. Tanto como amo a Deal Extreme, no proveen fichas con sus piezas. Una regla general para LED como estos es que el dado debe permanecer por debajo de 150C. Prefiero mantenerlos por debajo de 80C. Los disipadores de calor que estoy usando en los emisores de 10W mantener el dado a alrededor de 55C. Por sí mismos los disipadores de calor de haz de calientes al tacto pero protegen el LED

Disfrutar y hacerlo resplandor!
