Si te gusta lanzar discos voladores y luces que destellan y te gusta nocturna - entonces este instructable es para usted!
¿Alguna vez agitó una lámpara o antorcha alrededor y encontró que 'dibuja' líneas en el aire? ¿Qué pasa si esa luz estaba cambiando de color varias veces por segundo y luego agitaban alrededor? así terminaría con un 'chorro' de diferentes colores en el aire. Es que este principio que este instructable trabaja en.
Puede probar aquí, haga clic en el enlace de abajo para abrir una animación punto intermitente.
www.retrobrad.org/flashing_dot.SWF
El punto está completando un ciclo a través de siete colores a una frecuencia de 60hz (es decir, que cambia de color sesenta veces por segundo) ahora seguir mirando pero mover la cabeza de lado a lado muy rápido! (o podría recoger su monitor y sacúdalo muy rápido, pero probablemente no es una buena idea...)
Usted debe comenzar a ver el punto separado en múltiples puntos de varios colores.

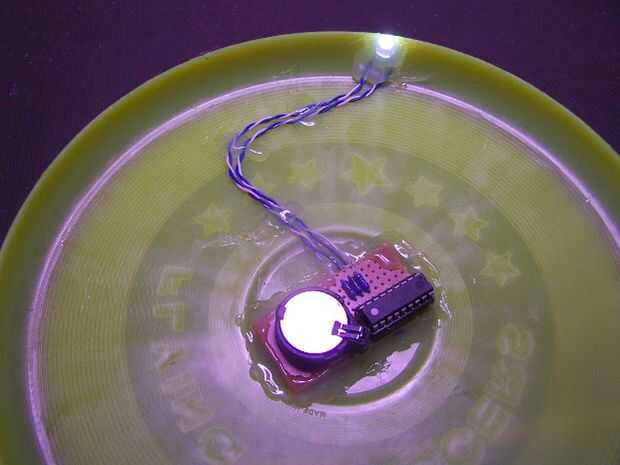

Este instructable consiste básicamente de un frisbee barato de $2, un microcontrolador pic unas resistencias y un LED RGB (rojo, verde, azul) montado en el borde exterior de la disco volador. Los ciclos de LED a través de siete colores diferentes (varias veces por segundo). Cuando usted lanza el frisbee, dará la ilusión de un anillo de arco iris, vuela por el cielo. Se ve genial!
Así que antes de empezar en este instructable, aquí está lo que vas a necesitar:

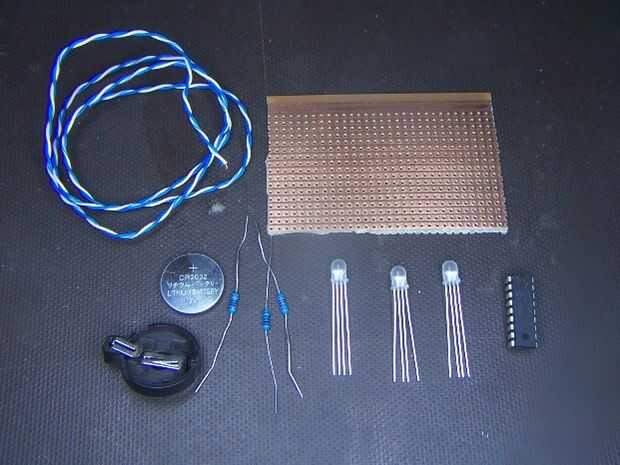

Componentes:

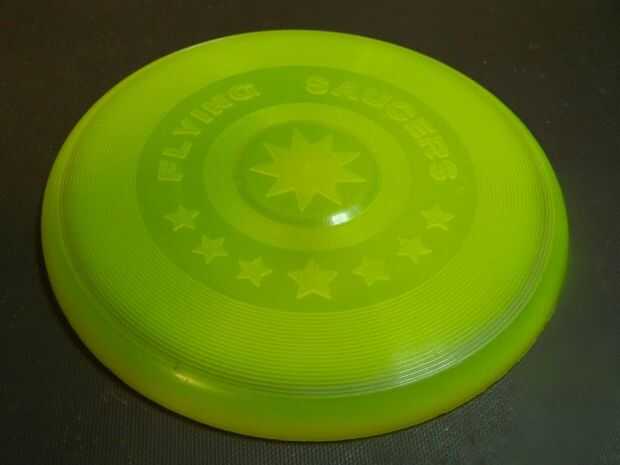

- Un Frisbee
-microcontrolador pic 16f648a o 16f628a
-zócalo del IC 18 un pin
-un LED RGB (originalmente iba a tres, por eso uso el pic tiene tres LEDs)
-tres resistencias (he utilizado 100 ohmios para cada uno)
-pila una moneda (he usado CR2032 que se ejecuta en 3 voltios)
-una moneda de la célula batería titular.
-pequeño pedazo de veroboard (tablero de experimentadores AKA)
-cable de conexión
Herramientas:
-Soldador
-Soldadura

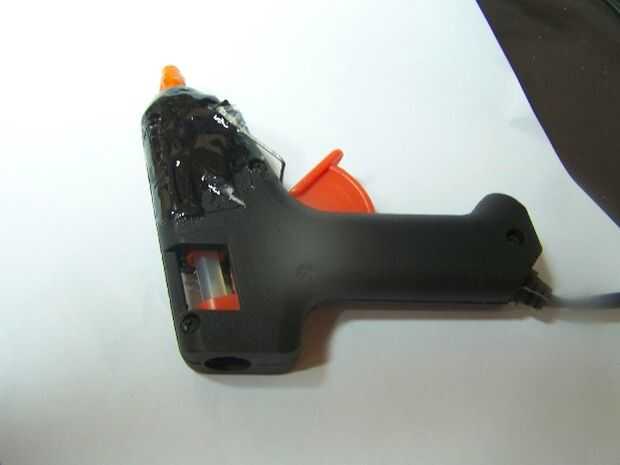

-Pistola de pegamento
-soldadura de mecha (opcional - si usted comete un error de soldado)
-flujo (opcional - sólo ayuda con soldadura)
-Programador de pic
-stanley cuchillo o cuchilla (para cortar pistas)
-cortadores (para cortar el alambre)
Todos los elementos necesarios para hacer esto se pueden comprar por menos de $10
Tenga en cuenta que la imagen de anillo de arco iris abajo es el proyecto real aunque tuve que editar un poco porque una sola imagen de una cámara digital no capta un anillo de arco iris completo debido a las diferencias de tasa de refresco. Se ve genial en la vida real aunque =)
Por lo tanto, vamos a empezar!
