Paso 2: Construir el sistema principal (planta silos, tubería de drenaje, sistema de bomba y depósito)
Hipótesis:
Generador de visto el video de construcción de cada paso: pasos 1 y 2
Constructor sabe a cemento PVC con precisión
Todas las tuberías de PVC se cortan correctamente y precisión
Superficie plana perfecta desde la que construir
Herramientas necesarias:
Mazo de goma - usado para golpear ligeramente los tubos en su lugar
Perforar - perforaciones múltiples, crear muesca para silo de planta y utilizar con sockets para apretar las tuercas
Materiales necesarios:
Cemento de PVC
Limpiador de PVC

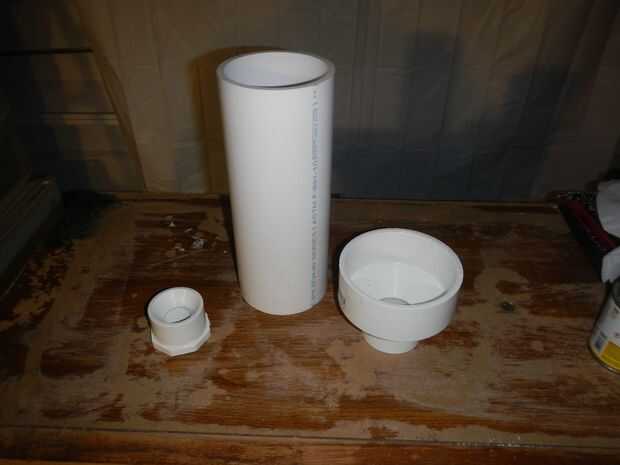

Paso 1 - construcción de silo de planta, 11 total se requieren
Piezas necesarias:
1 x 4 "x 10' tubo de PVC cortado en tamaños más abajo:
-11 x 10.5"
-1 x 2"
11 x 4 "x 2" deslizamiento reductor
resbalón de 11 x 2" x 1" FPT reductor o buje
Paso 1a - PVC de 4 "x 10,5" pipa del cemento en resbalón de reductor de 4 "x 2". Asegúrese de que tubo de va hasta el fondo y mantenga durante 10 segundos porque el cemento tiende a empujar el tubo hacia fuera.
Paso 1b - resbalón de cemento 2" x 1" FPT (rosca de tubo hembra) en reductor de 4 "x 2" a 2" lado
Paso 1 c - corte/taladro 1/4 "x 1/2" muesca en la parte superior de la tubería de PVC de 4".
Repita los pasos 1a y 1C para hacer 11 total
Paso 2 - tubería de drenaje
Piezas necesarias:
1 x 1 "x 10' tubo de pvc de espesor, cortar en tamaños más abajo:
-20 x 5cm
-1 x 6cm
-1 x 7cm
-12 x 10cm
-4 x 15cm
resbalón de 18 x 1" x 1" MPT
t hoja de 12 x 1"
1 x 1 "x 1" x 1/2" FPT
tapa de 7 x 1" FPT
2 x 1" resbalón de la Cruz
1 x 1/2" MPT x 3/4" MHT
1 x 1/2" MPT x 3/4" FHT
Paso 2a - crear tallos, tubería de 1 "x 5 cm PVC cemento en resbalón de 1" x 1" MPT (hilo de rosca de tubo macho) repetir para hacer 18 total
Paso 2b - crear drenaje de T
-Paso 2b1 - tubo de pvc de 2 x 1 "x 10 cm de cemento a ambos lados largo de tee deslizante de 1"
-Paso 2b2 - tubo de pvc de 1 "x 15 cm de cemento a 2b1
-Repetir pasos 2b1 y 2b2 para hacer un total de 4 T de drenaje
Paso 2 c - combinar drenaje T de hacer redes troncales de drenaje del puerto de 2 x 5
Tee de resbalón - paso 2c 1 - cemento 3 x 1" s lateral un 2b para que el 1" slip t es perpendiculares 2b
Tee de resbalón - paso 2c 2 - cemento 2 x 1" de en un 2b en la t parte perpendicular a t
-Paso 2c 3 - cemento paso 2 c 1 y 2 c. 2 para hacer una H (troncal de drenaje 5 puerto)
-Repetir 2c 1 a 2c 3 para hacer 2 total

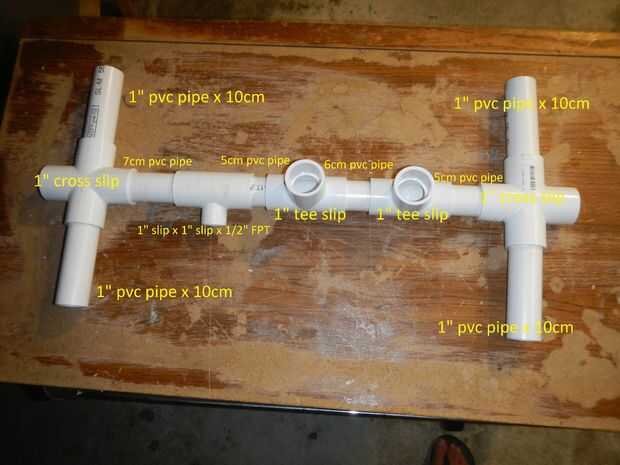

Paso 2d - crear drenaje línea
-Paso 2d 1 - 2 x 10 cm a 1 de cemento "cross slip en los lados opuestos
-Paso 2d 2 - tubo de pvc de 1 "x 7 cm de cemento al lado de 2d 1, dejar de lado
-Paso 2d 3 - tubo de pvc de 2 x 10cm de cemento a 1" resbalón de la Cruz en los lados opuestos
-Paso 2d 4 - tubo de pvc de 1 "x 5 cm de cemento a un extremo de 2d 3
-Paso 2d 5 - cemento 1" slip tee a terminar de 2d 4 Alinee t perpendicular a 1" Cruz
-Paso 2d 6 - tubo de pvc de 1 x 1 "x 5 cm de cemento a t de 1" en el lado largo
-Paso 2d 7 - cemento 2d 6 a 1" hoja 1" resbalón x x 1/2" FPT en un ángulo de 135 grados *** muy importante ***
-Paso 2d 8 - d 2 2 a 2d 7 de cemento para que la parte superior de la t de 1" es perpendicular a la 1" Cruz
-Paso 2d 9 - tubo de pvc de 1 "x 6 cm de cemento a 2d 5
-Paso 2d 10 - 2d d 9 a 2 5 de cemento para que sea perpendicular a d 2 9 2d 5

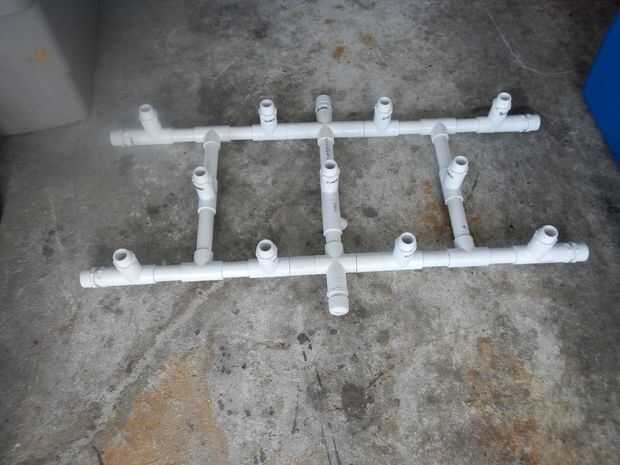

Paso 2e - combinar redes troncales para drenar la línea para hacer sistema de tuberías de desagüe
-Paso 2e1 - cemento un drenaje T(2c) a un lado del desagüe line(2d)
-Paso 2e2 - cemento otra troncal de drenaje al otro lado de la línea de drenaje
Paso 2f - hilo de rosca masculino de cemento 2a nace a la intemperie 18 1" se desliza en 2e
Paso 3 - crear el montaje de la bomba y el distribuidor
Materiales necesarios:
Brocas de 13/16", 9/32", 5/32"
Piezas necesarias:
deslizamiento de la tapa 1 x 4"
1 x 30' x 1/4" negro tubo - cortar en tamaños más abajo:
-10 x 3'
-1 x 1"
2 x 4 # inoxidable robar abrazadera ajustable
1 x 6' x 3/4" FHT x 3/4" FHT arandela manguera-(90 grados en un lado si es posible) - corte 10" de la final
2 x 5 pack goteador ajustable
resbalón de 1 x 1/2" x 1/2" MPT
resbalón de 1 x 1/2" x 3/4" MHT
1 x 1/2" tubo de pvc - cortar en tamaños más abajo:
1 x 11cm
1 x 4cm
Puerto de 1 x 9 x lengüeta 1/4" x 1/2" FPT múltiple
1 x 1/4" tee lengüeta - divide 1 puerto en dos, utiliza el tubo de 1/4" x 1"
2 x 3/4" manguera filtro
1 x 12v x 3amp auto cebado de bomba - 36w / tornillos abajo / o igual fuente de 120v
4 x 1,5" Philips perno x 1/8"
4 Arandela de seguridad
8 x arandela antideslizante
4 x tuerca arandela de w/star
4 x tuerca
1 x tira de Velcro
Filtro de aspiración primaria - partes a continuación:
1 x 2" deslizamiento de la tapa
1 x 2 "x 11 cm de tubo de pvc
1 x 1/2 "x 4 cm de tubo de pvc
resbalón de 1 x 1/2" x 3/4" MHT
1 x filtro 11 cm x 50 cm de corte
Paso 3a - corte 10 x 3' y 1 x 1" longitudes de tubo de goma de riego de 1/4"
Paso 3b - hacer caja del distribuidor de bomba
-3b1 paso - taladro usando 9/32 broca para crear 5 agujeros en el centro de la línea de 2 cm de separación, repita en otro lado
-3b2 paso - taladro con 13/16 broca en centro muerto superior de cap(3b1)
-Paso 3b3 - taladro usando 5/32" bits, 4 agujeros que coincidan con los soportes de la bomba
-Paso 3b4 - longitudes de empuje/hilo de rosca del 10 x 3' a través de los agujeros de 10 x 1/4" en la tapa
-Paso 3b5 - utilizar cinta de Fontaneros en hoja de 1/2" x 1/2" MPT y tornillo sobre colector 9 Puerto
-Paso 3b6 - cemento 1/2" pvc tubo x 15 cm hacia el 1/2" resbalón del 3b5
-3b7 paso - 3b6 empuje a través de la parte inferior del 3b4
-Paso 3b8 - cemento 1/2 slip x MHT (rosca de manguera macho) de 3/4" a 1/2" tubo de pvc en la parte superior 3b7 y empuje hacia abajo y el cemento alrededor de vástago superior
-Paso 3b9 - empuje 8 de 1/4" tubo 3b8 sobre las púas en el múltiple de 9 Puerto, usando 1/4" tee de empuje de los dos tubos restantes a la parte superior de la t, tubo de empuje 1/4 "x 1" en la parte inferior de tee luego empuje a barb restantes
-3b10 paso - Velcro con envolver la tubería por encima de las púas
-Paso 3b11 - empuje al 10 goteros ajustables en el exterior de tubos de 1/4"
Paso 3C - bomba montaje SPP
-Paso 3c 1 - crear bomba montaje tallos empujando 1.5" tornillo con arandela de bloqueo de adentro hacia afuera, fije con la tuerca en estrella y apretar muy fuerte
-Paso 3c 2 - lugar las arandelas en tallos bomba de empuje se monta en los tallos, las arandelas de empuje sobre soportes seguros con tuercas de seguridad
-Paso 3c 3 - corte 1 x 6' x 3/4" manguera FHT x 3/4" arandela FHT 10" de un lado
-Paso 3c 4 - Asegure el lado largo del 3c 3 a lado de bomba de entrada con abrazadera de manguera de 1/2"
-Paso 3c 5 - Sujete el lado más corto de 3c 4 a lado de la bomba de salida con abrazadera de manguera de 1/2"
Paso 3d - filtro principal hacer
-Paso 3d 1 - 13/16" taladro a través del centro superior de la tapa deslizante de 2"
-Paso 3d 2 - medios de filtro de 10 cm x 50 cm de corte
-Paso 3d 3 - tubo de pvc de 1/2 "x 4 cm al lado de deslizamiento de 1/2 slip de cemento x 3/4" MHT
-Paso 3d 4 - cemento 3d 3 a 3d 1, empujando el tubo de pvc de 1/2" a través de la parte superior del tapón de cemento en la parte superior,
-Paso 3d 5 - tubo de pvc de 2 "x 11 cm de cemento en 3d 4
-Paso 3d 6 - Rollup 3d 2(filter media) y esas cosas dentro d 3 5

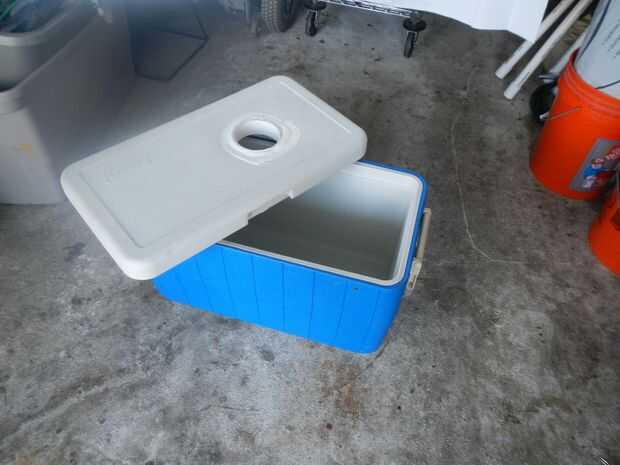

Paso 4 - hacer depósito - en la parte superior de la tapa de la hielera 10 + galón corte 4.5" x todo el agujero de la manera a través, fuera del centro luego presione 4" x 2" tubo de pvc a través y con silicio glue(non-clear), pegamento en lugar
Paso 4 - hacer depósito - usando 12 galones jardinera con espuma cortar para caber
