Construir la matriz de "Auto-escopeta", una versión fresca de Nerf. (6 / 16 paso)

Paso 6: Cableado su arma

Antes de instalar estos componentes, me pareció muy conveniente separarlos primero.  Quiero decir que literalmente, marcar los cables con cinta de diferentes colores o números, luego cortar los cables en el medio entre cada componente.  Esto le permitirá montar cada uno en su tiempo libre, y le permitirá mover cada parte de la pistola alrededor sin tenerlos conectados entre sí.  Confía en mí, usted necesitará esta flexibilidad.   Nosotros te reconecte los cables cuando cerramos la pistola por la vez última.

La forma más sencilla de hacer esto será para que mí te recorren el circuito, desde el terminal al borne positivo de la batería, señalando la ubicación de componentes a medida que vamos negativo de la batería.

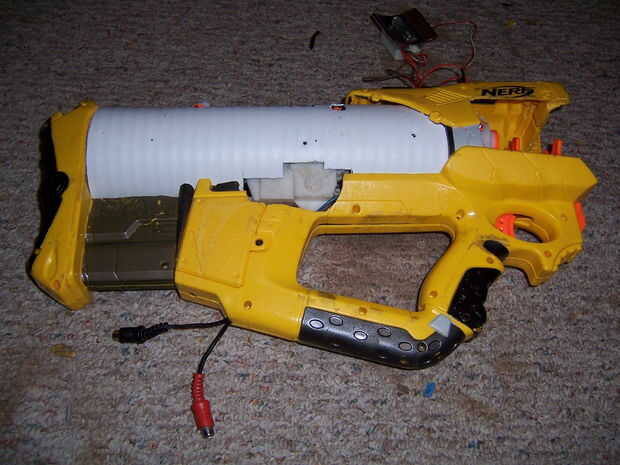

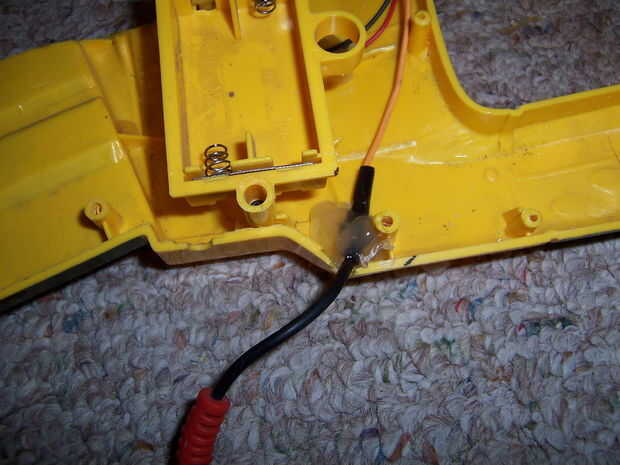

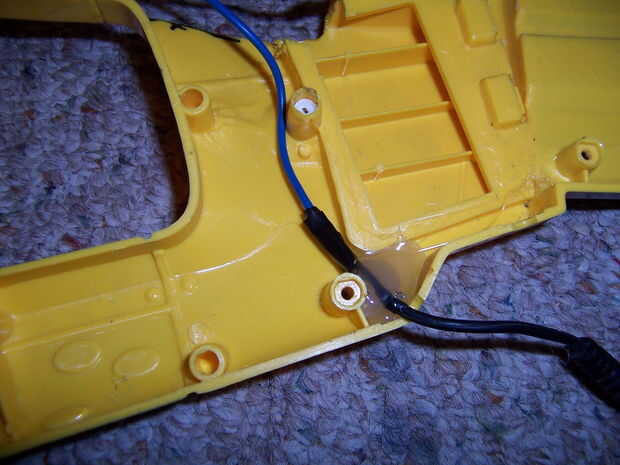

OK, bien los terminales de la batería serán ambos vienen justo fuera de la base a través de un agujero de su fabricación o, como lo he hecho, a través de uno de los dos orificios existentes que originalmente llevó a cabo un ancla de la correa pequeña.  Tener la luciérnaga delante de usted, Sabe usted qué agujeros me refiero a.

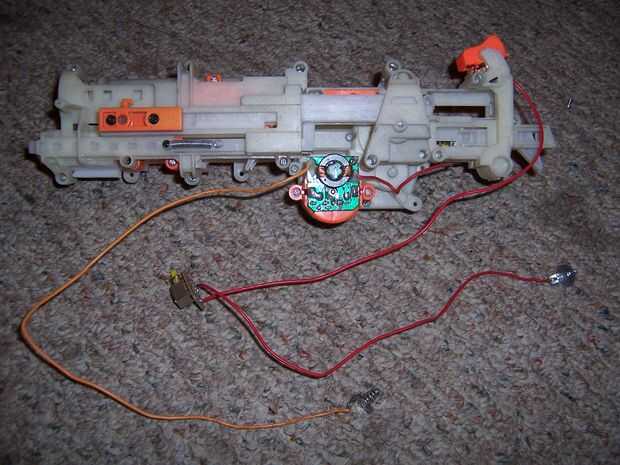

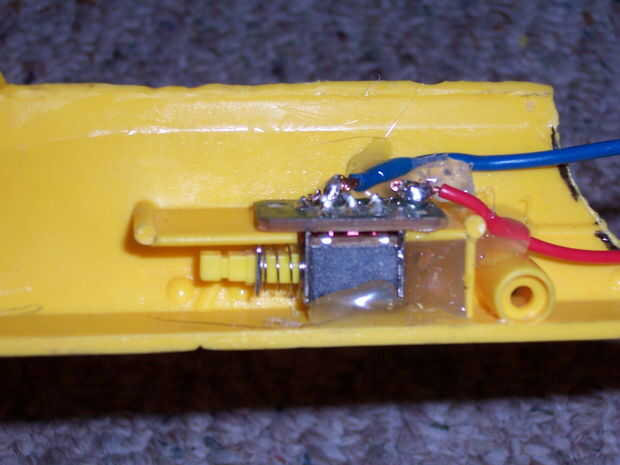

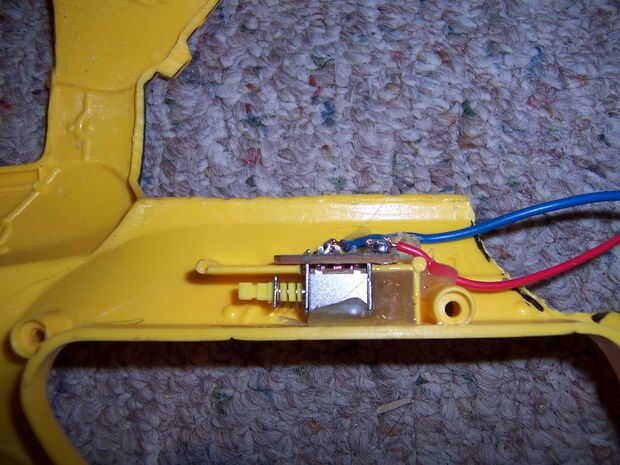

A partir de ahí, el cable negativo del terminal funciona directamente al motor en el tubo de PVC.  Del motor, el cable positivo se ejecutará en el primer gatillo electrónico.  El primer interruptor se monta en la mitad izquierda del cuerpo de la luciérnaga.  En el siguiente paso voy a explicar los interruptores de disparo electrónico y su colocación en detalle.

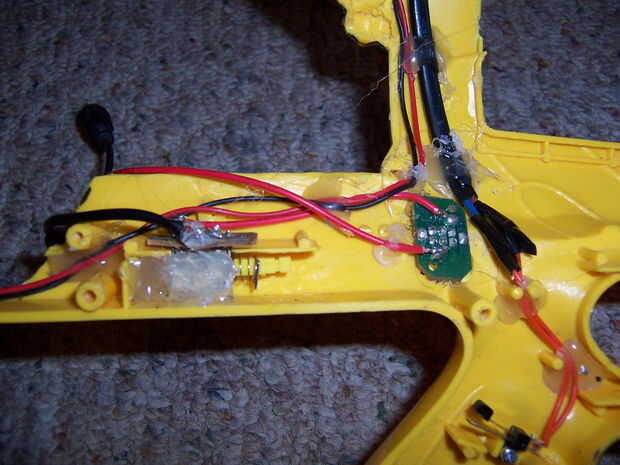

Del primer interruptor, el cable va hasta el interruptor de encendido/apagado.  Había montado el interruptor de encendido/apagado por encima y detrás del gatillo en la mitad izquierda del cuerpo.  Esto hace que la pistola encendiendo y apagando con el pulgar de mi mano derecha.  Si eres zurdo, montar él a la derecha la mitad del cuerpo.  Como se puede ver en las fotos, corte un pequeño agujero cuadrado con mi herramienta rotatoria, asomó el interruptor a través de y caliente lo pegan en su lugar.
